Eneo HDD-2030PTZ1080 Manual del usuario
Página 5
5
ES
i
AVISO: Se recomienda quitar el cristal de la cámara para mejorar la calidad de ima-
gen cuando se utiliza el conjunto del anillo de burbuja.
La cámara domo se usa en aplicaciones de montaje en superficie - la superficie de monta-
je debe ser capaz de soportar un peso de hasta 4,5 kg.
La base de la cámara domo debe estar unida a un objeto estructural, como madera dura,
un muro o una viga que soporte el peso de la cámara domo.

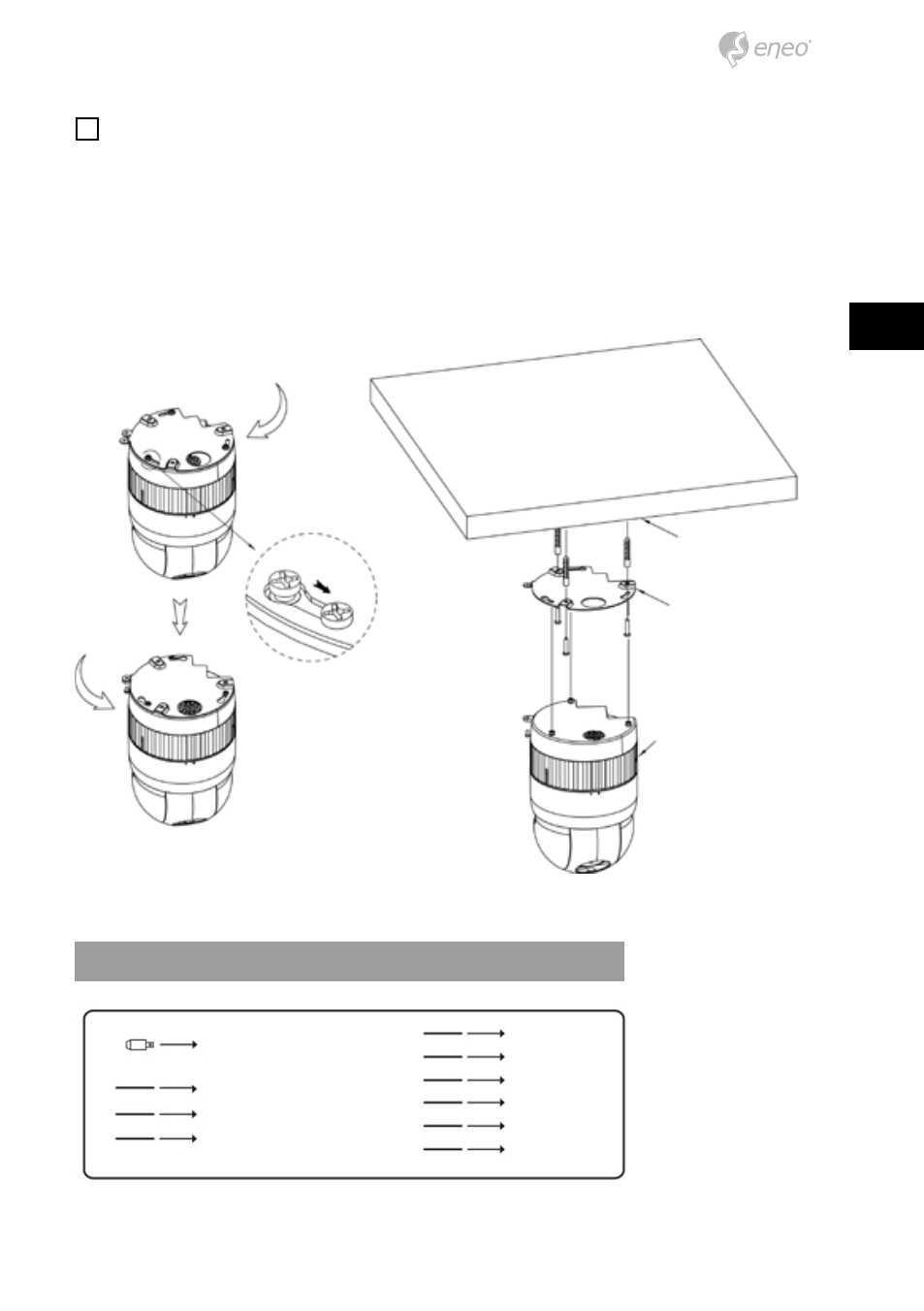

Figura 3 - Instalación
Configuración básica del sistema de cámara domo
Desbloquear
Bloquear
Bloquear
Superficie (techo)
Placa de adaptador
Cámara domo
Cable BNC (conector amarillo)
Blanco
Marrón
Negro 3P
Rojo
Naranja
Amarillo
Verde
Azul
Violeta
RS-485 RX+
RS-485 RX-
GND
Entrada de Alarma 1
Entrada de Alarma 2
Entrada de Alarma 3
Entrada de Alarma 4
Salida de alarma 1
Salida de alarma 2
