Eneo HDD-2030PTZ1080 Manual del usuario
Página 27
27
TR
i
NOT: Kapak bileziği birimini kullanacak olmanız durumunda, görüntü kalitesinin
daha iyi olması için, kamera penceresini uzaklaştırmanız önerilir.
Dome kamera, sıva üstüne monte edilerek kullanılmak üzere uygundur ve tespit elemanı,
4,5 kg taşıma kapasitesine sahip olmalıdır..
Dome kameranın montaj halkası, masif ahşap, duvar kolu veya tavan kirişi gibi, kameranın
ağırlığını taşıyabilecek kapasitede bir yere monte edilmelidir.

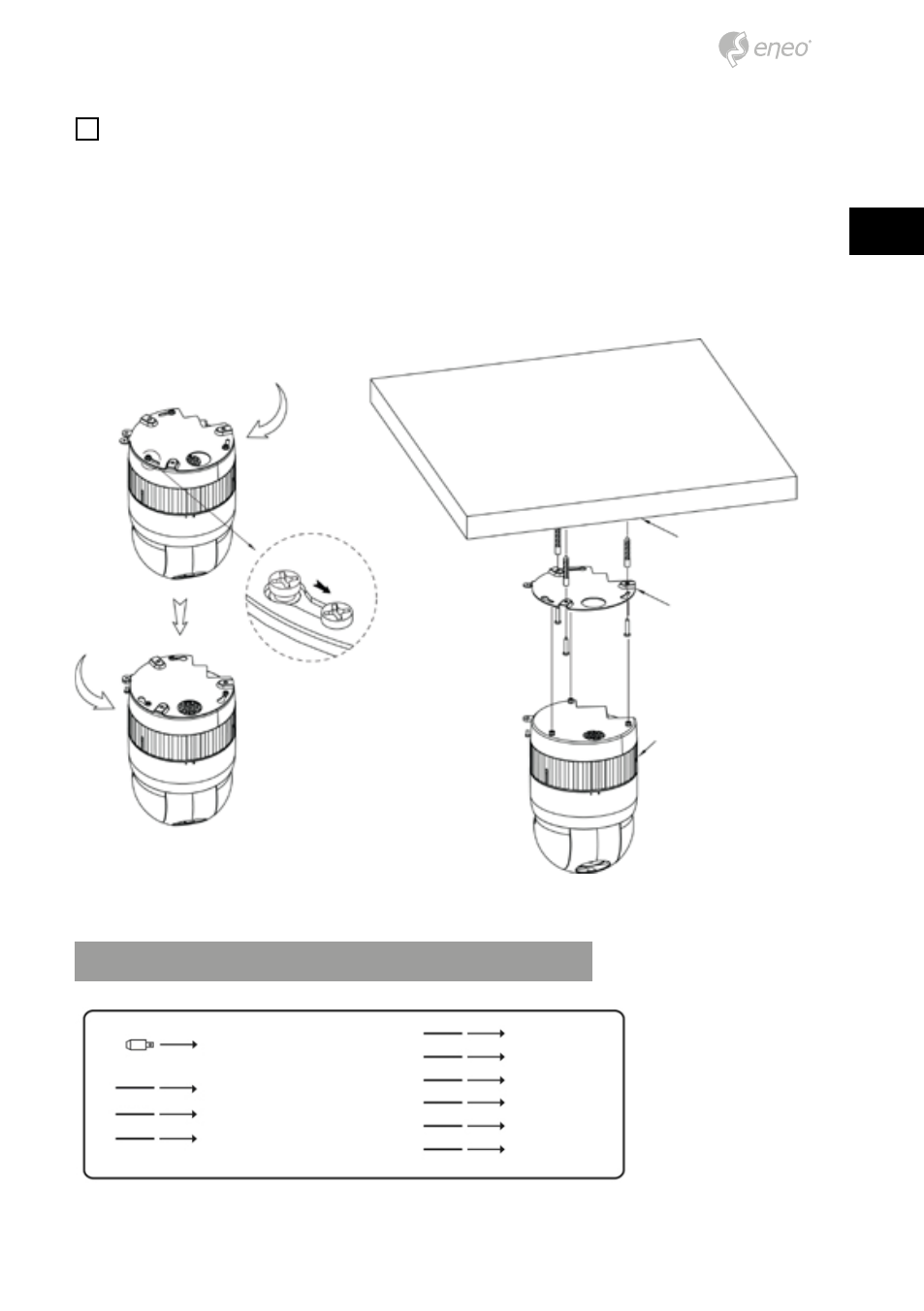

Resim 3 – Kurulum
Dome kamera sisteminin temel yapılandırması
Kilit açma
Kilitleme
Kilitleme
Yüzey (tavan)
Montaj plakası
Dome kamera
BNC kablo (sarı fiş)
Beyaz
Kahverengi
Siyah 3P
Kırmızı
Turuncu
Sarı
Yeşil
Mavi
Mor
RS-485 RX+
RS-485 RX-
GND
Alarm girişi 1
Alarm girişi 2
Alarm girişi 3
Alarm girişi 4
Alarm çıkışı 1
Alarm çıkışı 2
