Configurazione di base del sistema telecamera dome

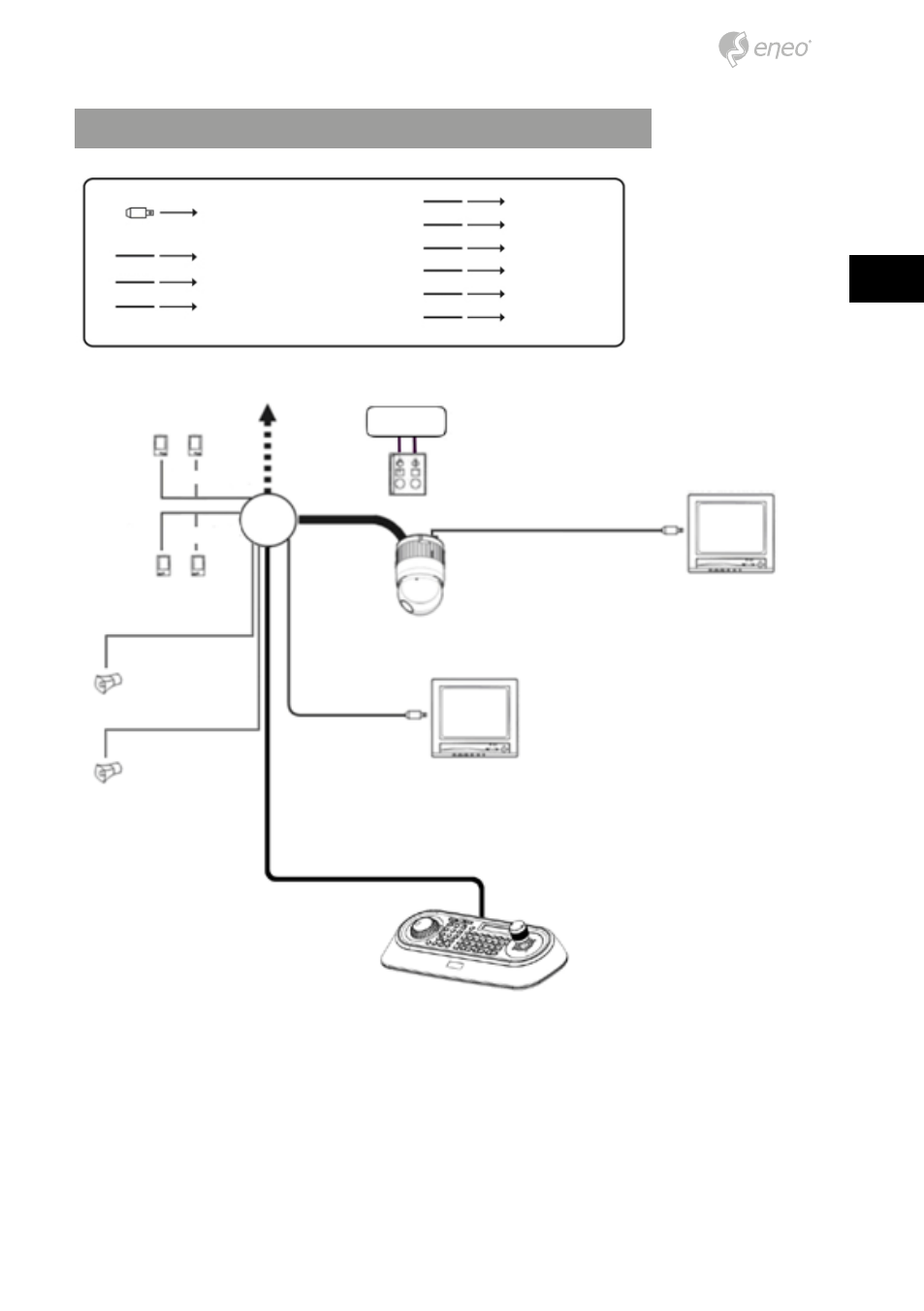

Figura 4 – Schema di installazione base
La telecamera dome deve essere installata da tecnici di assistenza qualificati in conformi-
tà a tutti i regolamenti locali e statali relativi all'elettricità e agli edifici.
Il sistema deve essere installato conformemente a quanto riportato nelle figure da 4 a 8.
Cavo BNC (connettore giallo)
Bianco
Marrone
Nero 3P
Rosso
Arancione
Giallo
Verde
Blu
Viola
RS-485 RX+
RS-485 RX-
TERRA
Ingresso Allarme 1
Ingresso Allarme 2
Ingresso Allarme 3
Ingresso Allarme 4
Uscita allarme 1
Uscita allarme 2
Sensore
Ingresso Allarme 2 Ingresso Allarme 1
Ingresso Allarme 4 Ingresso Allarme 3
Uscita allarme fino a 1
Uscita allarme fino a 2
24 VCA/12 VCC
Cavo I/O
Cavo HD-SDI
Monitor HD-SDI
Telecamera dome HD-SDI
Monitor BNC
Cavo BNC
