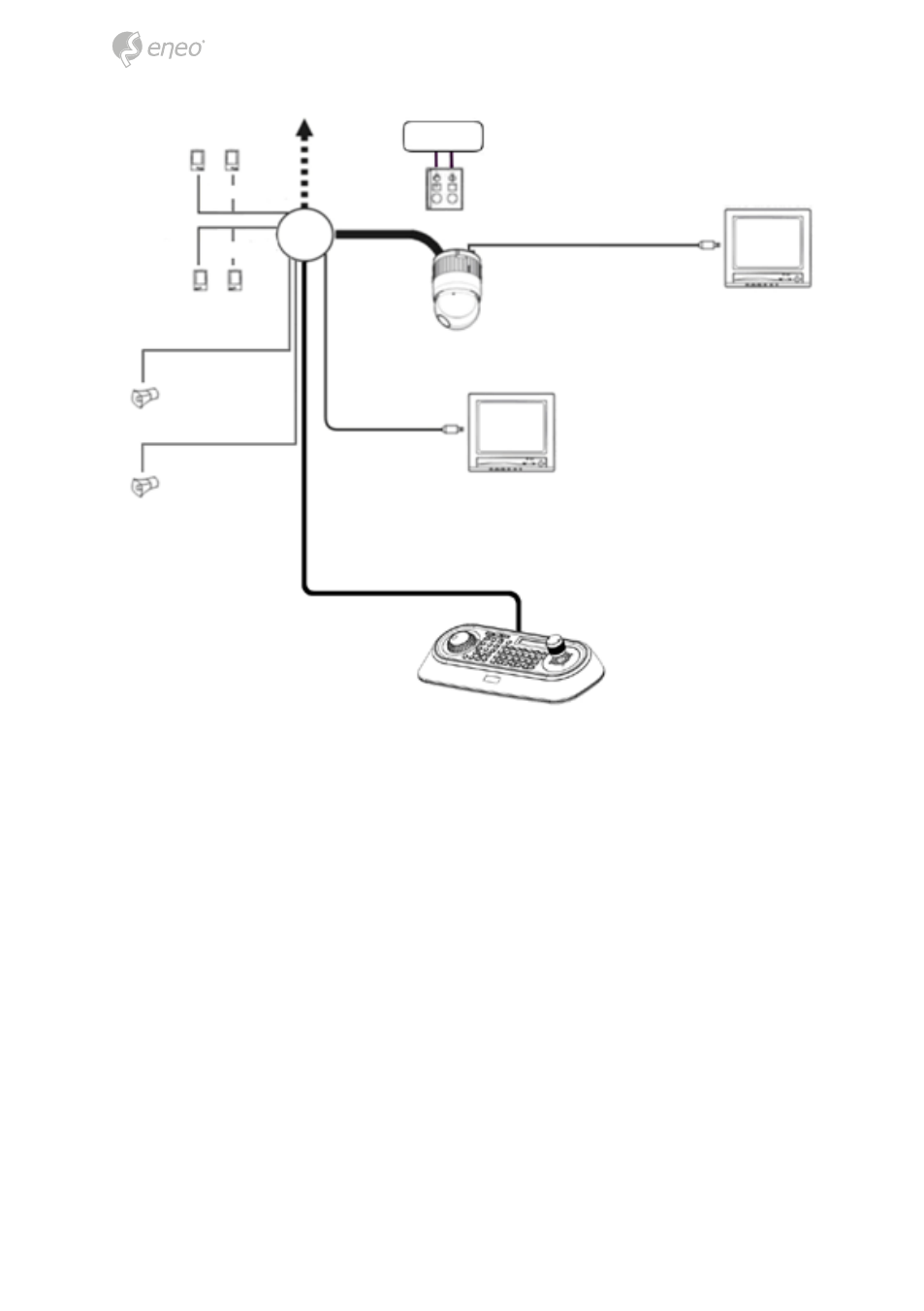

Resim 4 – Kurulum şeması
Dome kamera, sadece uzman personel tarafından ve kurulumun yapılacağı yerde yürür-
lükte olan elektrik ve mekanik mevzuatlarına uyun olarak kurulmalıdır.
Sistem, 4 - 8 no'lu resimlere uygun olarak kurulmalıdır.
Sensör
Alarm girişi 2 Alarm girişi 1
Alarm girişi 4 Alarm girişi 3
Alarm çıkışı (1'e kadar)
Alarm çıkışı (2'ye kadar)
24VAC/12VDC
E/A kablo
HD-SDI kablo
HD-SDI monitör
HD-SDI dome kamera
BNC monitör
BNC kablo
