12
Montaje permanente
1. Coloque el soporte de la antena en la ubicación seleccionada y oriente la salida
del cable en la dirección adecuada.
2. Coloque el soporte de la antena en un ángulo de 90° al plano de flotación. Si es
necesario, utilice cuñas para nivelar la superficie de montaje (figura 4).
3. Marque los agujeros para los tornillos (figura 1). Además, marque el agujero del
centro del soporte, por el que pasará el cable.
NOTA: Si está utilizando un soporte de trinquete, asegúrese de que ha
comprado una extensión con un paso de cable.
4. Taladre los agujeros de los tornillos de montaje y la salida del cable si es
necesario. Si el cable se alimenta a través de la cubierta, instalar una
protección de alta calidad.
5. Mediante tornillos comprados, fije el soporte de la antena en su lugar.
6. Si lo desea, enrosque el tubo de extensión en el soporte de la antena (figura 4).

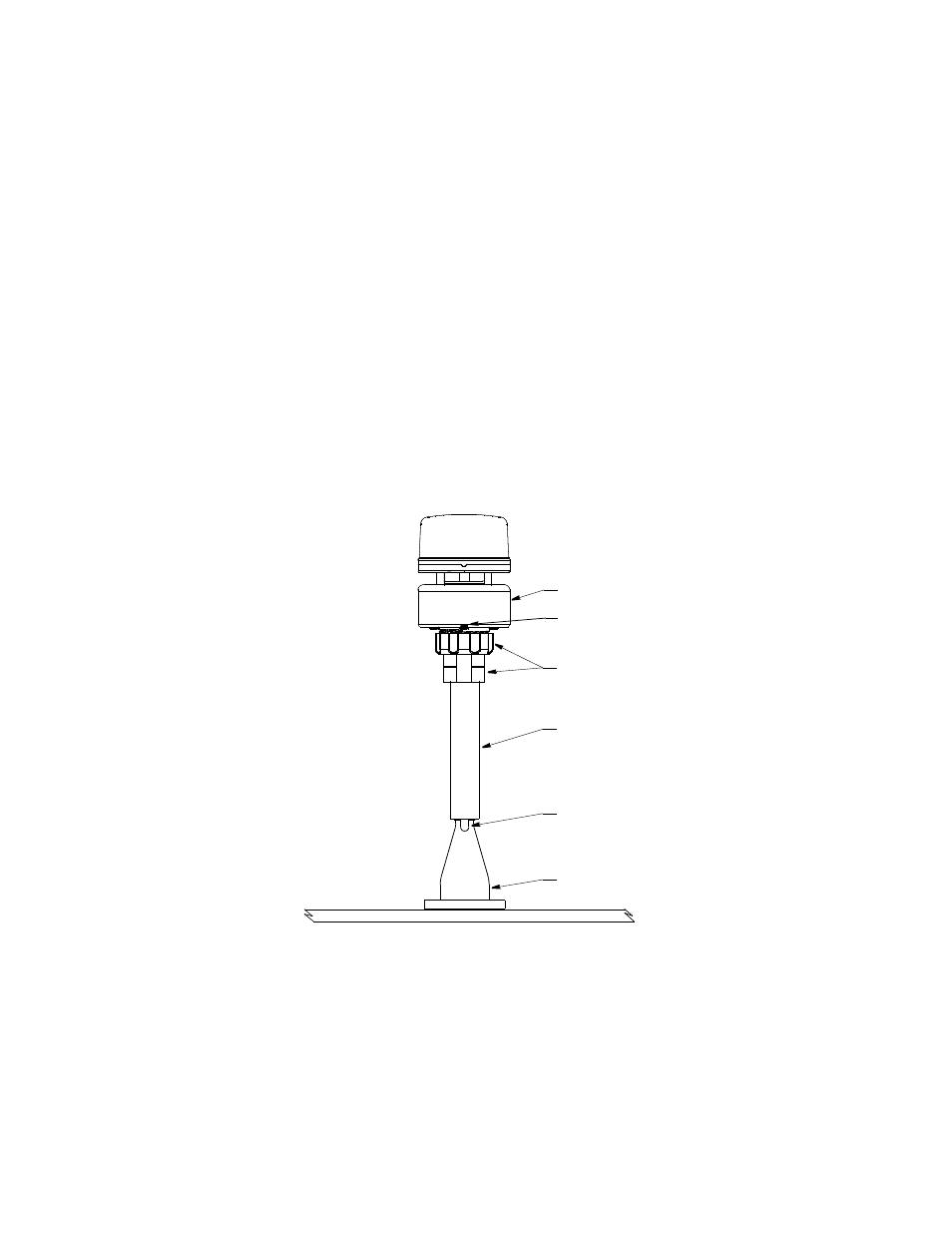

Figura 4. Instalación (modelo que se muestra: 150WX)
Copyright © 2007- 2011 Airmar Technology Corp.
tuerca doble
WeatherStation
tubo de extensión
soporte de la antena
salida de cable
marcas de
alojamiento inferior
alineación
(mayoría de las
instalaciónes)
(algonas instalaciónes)
(algonas instalaciónes)
