5
Especificaciones
Máxima velocidad del rotor 55rpm, 220rpm
Par eje 2.2Nm
Relación de control 100:1
Voltaje/frecuencia 100-120/220-240V 50/60Hz
Consumo eléctrico 100VA
Ambito de temperatura operativa 5C de 40C
Ambito de temperatura de almacenamiento -40C de 70C
Sonoridad < 70dB(A) a 1m
Peso 8.0kg
Estándares IEC 335-1, EN60529 (IP55)
Directiva de maquinaria:98/37/EC EN60204-1
Directiva de bajo voltaje:73/23/EEC EN61010-1
Directiva de EMC 89/336/EEC EN50081-1/EN50082-1
Detalles especificos de rendimientos del accionamiento, como variación de velocidad del accionamiento contra fluctuación en
el voltaje en el suministro de corriente principal y estabilidad de accionamiento de un arranque en frio a temperatura normal de
trabajo, están disponibles bajo demanda.
Para más información contacten con el departamento de soporte técnico de Watson-Marlow.
Cabeza de bomba 501RL
La cabeza de bomba 501RL tiene dos rodillos activados por resorte, los cuales compensan automáticamente las variaciones
menores de espesor de pared, extendiendo la duración de los tubos.La 501RL se ajusta durante la fabricación para que acepte
tubos con espesor de pared entre 1,6 y 2,0 mm y diámetros interiores de hasta 8,0 mm. Esta se deberá bloquear cuando la
bomba esté funcionando.
Una de las características principales de la cabeza de bomba es la capacidad de operar en sentido derecho para extender la
vida de la tubería, o hacia la izquierda para funcionar contra altas presiones.
Regímenes del flujo
Los regímenes del flujo del 504S se obtienen utilizando tubo de silicona con el cabezal de la bomba girando en sentido
derecho, bombeando agua a 20C con cero de presión de succión y salida. Para aplicaciones críticas determínense los
regímenes del flujo bajo condiciones de funcionamiento.
Instalación del 501RL

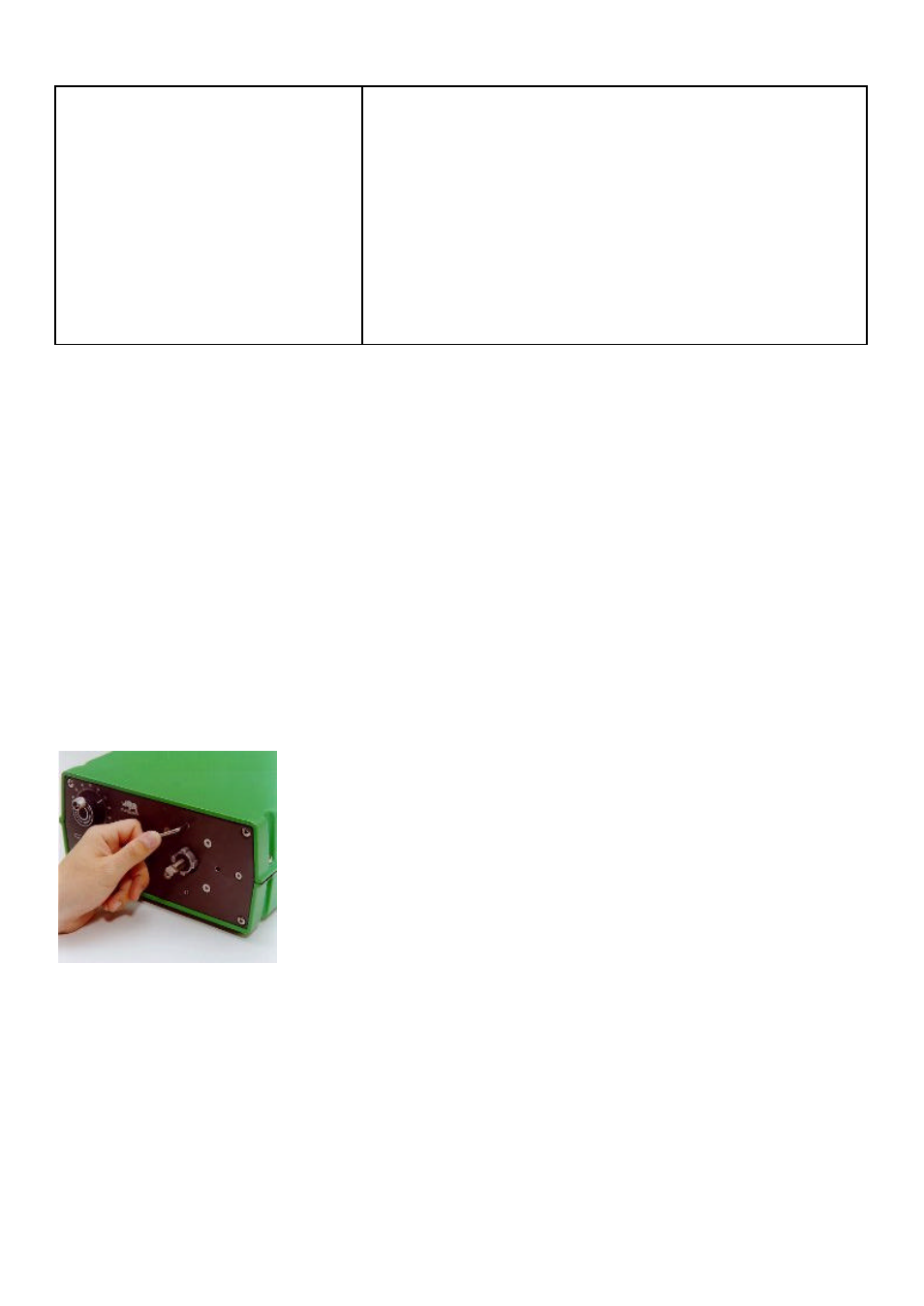

Extraer las tornillos del panel frontal de accionomiento para permitir el acople del cabezal de la bomba.
Acoplar la guía en uno de los tres sentidos, sobre el eje conductor y resalte de ajuste. Afianzar la guía con el tornillo de fijación.
Antes de colocar el rotor sobre el eje a través de la pinza hendida, asegurarse de que el eje conductor esté desengrasado. Girar
el rotor hasta que sus rodillos de guía estén apoyados a nivel con el borde delantero de la piste. Apretar el tornillo del rotor
hasta un par de torsión de 3 Nm para prevenir que que la hendidura se desplaze durante la operación.
Para volver a colocar la guía, sacar la manilla del cigüeñal balanceándola para dejar al descubierto el tornillo de retención.
Girar este tornillo hacia la izquierda para liberar la pinza y sacar el rotor del eje. Aflojar el tornillo de fijación de la guía y sacar
ésta totalmente. Girar la guía hasta la posición deseada y afianzarla con el tornillo de fijación. En caso de que se necesite
hacer limpieza, utilícese este método de desmontar y montar.
Carga de tubos
Antes de montar el tubo desconectar el accionamiento. Desbloquear y abrir la protección articulada y hacer girar la manivela
del cigüeñal del rotor hasta que encaje en su posición. Seleccione el tramo de tubo requerido, teniendo en cuenta que para el
sistema de guía se necesita aproximadamente unos 240 mm.
