3
incremento de fricción mediante la utilización de tramos de tubería con un área de la sección transversal varias veces superior
a la del elemento de bombeo.
OPERAR a velocidad lenta cuando se bombeen fluidos viscosos. Cuando se utilice el cabezal de la bomba 501RL, un tubo de
diámetro interior de 4,8 ó 6,4 mm con pared de 1,6 mm dará mejores resultados. Los tubos más pequeños que estos
generarán una pérdida de presión por alta fricción, reduciendo así el flujo. Los tubos de diámetro interior superior no tendrán
fuerza suficiente para restituir. La succión sumergida mejorará el rendimiento de bombeo en todos los casos, especialmente
con materiales de naturaleza viscosa. Se puede proveer tubería de silicona y marpreno con espesor de pared de 2,4 mm para
velocidades de hasta 220 rpm.
MANTENER limpios la guía y los rodillos.
ACOPLAR un tramo extra de tubo de bomba al sistema para posibilitar la transferencia del tubo. Esto prolongará la duración
del tubo y reducirá al mínimo el tiempo muerto del circuito de bombeo.
La naturaleza de autocebado de las bombas peristálticas quiere decir que no hacen falta válvulas. Cualquier válvula que se
acople, no deberá obstaculizar el flujo del circuito de bombeo.
Cuando se utilice tubería de marpreno o biopreno, volver a tensar el tubo de la cabeza de bomba transcurridos los 30
primeros minutos de funcionamiento aflojando un poco la pinza de tubo del lado de salida y tensando el tubo. Esto se hace
para contrarrestar el estiramiento normal que sufren el marpreno y el biopreno, que puede pasar inadvertido y dar como
resultado que se acorte la vida del tubo.
Selección de tubos La lista de compatibilidades químicas publicada en el catálogo de Watson-Marlow sólo es una guía. En
caso de duda acerca de la compatibilidad de un material de tubo y el fluido en servicio, pídase una tarjeta de muestras de tubo
para pruebas de inmersión.
Instalación
Los accionamientos 504S solamente están disponibles en versión monofásica.
Para asegurar la lubrificación correcta de la caja de engranajes, la bomba sólo se operará con las patas sobre una superficie
horizontal.
• Fijar el interruptor de seleccion de voltaje en 120V para 100-120V 50/60Hz o en 240V para 220-240V 50/60Hz.
• Quitar la placa transparente del panel trasero para obtener acceso al selector de voltaje y bloque terminal.
• Tender el cable eléctrico a través del punto de entrada a la derecha de la ranura y conectarlo al bloque terminal tal como
se muestra en el panel trasero.
• La entrada de cable admite cables de red envainados de cloruro de polivinilo de tres conductores internos aislados de 0,75
mm² (a través del adaptador de tornillo suministrado), de manera que se puede utilizar un cable de red principal.
• Se deberá asegurar que el cable de red queda bien afianzado en el casquillo de alivio de tensión de manera que se
conserve la protección de acceso IP55.
• Volver a colocar la placa transparente, afianzándola bien, y el obturador sobre la ranura.

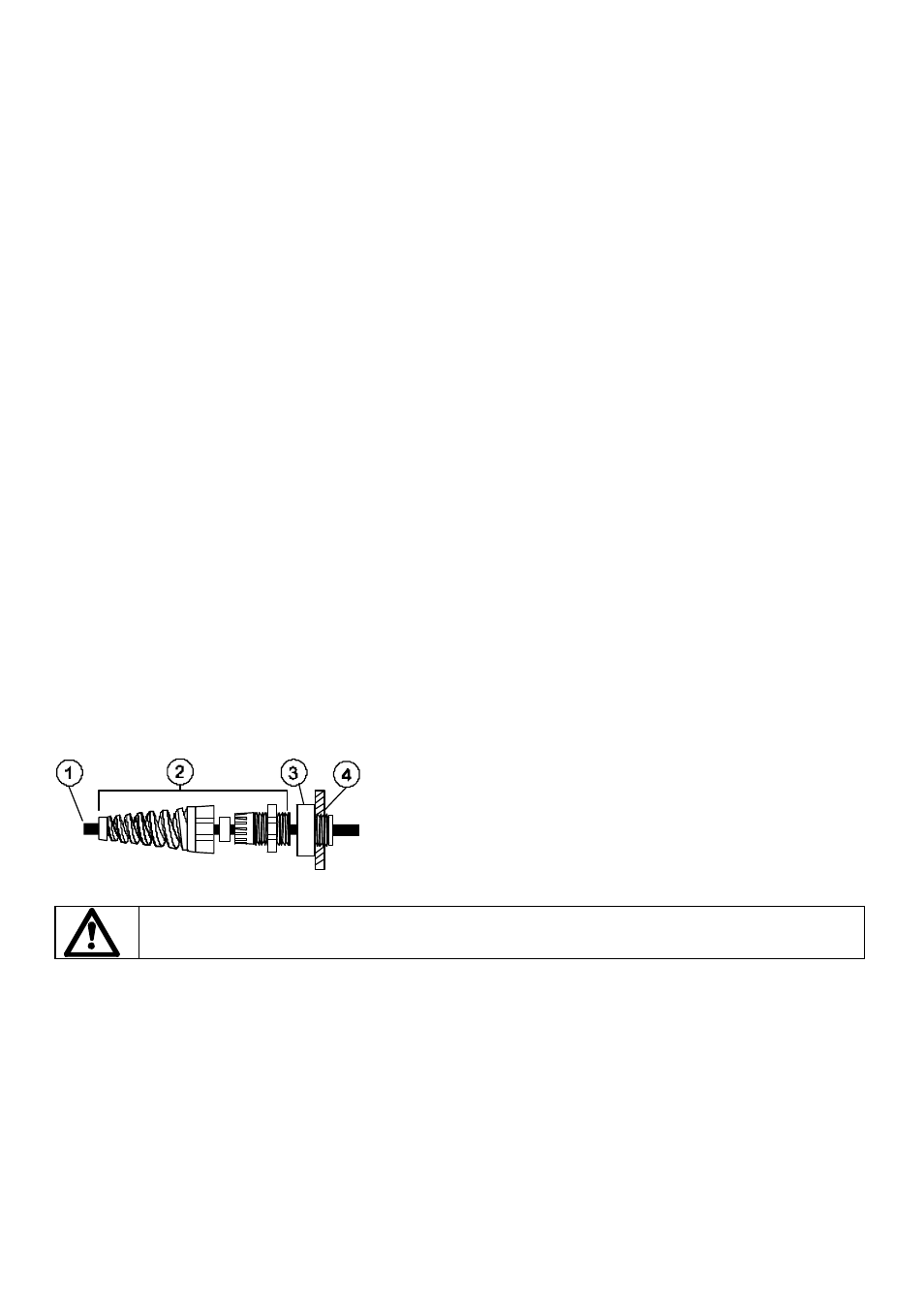

1 Cable eléctrico de 5,8mm de diámetro exterior
2 Casquillo antideformación SL 0020
3 Adaptador MR0678T
4 Rosca de tubo M20 para conexión directa de tubo a través del panel
trasero
Si no se vuelven a colocar correctamente los acoples, se pondrá en peligro la norma de protección
de acceso.
