La holgura entre los rodillos y la pista de rodadura sólo puede valorarse con precisión sin el
tubo en el cabezal de la bomba. La holgura debe ser de 4,6 mm para tubo de pared de 3,2
mm y de 5,5 mm para elementos LoadSure.
Si la holgura supera estos valores en más de 0,2 mm puede hacerse lo siguiente:
Anote el número del brazo de rodillos al que corresponde la línea grabada sobre el
pasador del rodillo principal de cabeza hexagonal.
Retire el circlip y el pasador del rodillo.
Vuelva a colocar el pasador principal de los rodillos poniendo la línea grabada en el
número inmediatamente inferior. Por ejemplo, si la línea grabada estaba en el "-1",
colóquela en el "-2" para reducir la holgura de la pista de rodadura del rodillo.
Asegúrese que el pasador del rodillo esté correctamente apoyado en la arandela de
empuje del brazo del rodillo. Vuelva a colocar el circlip.

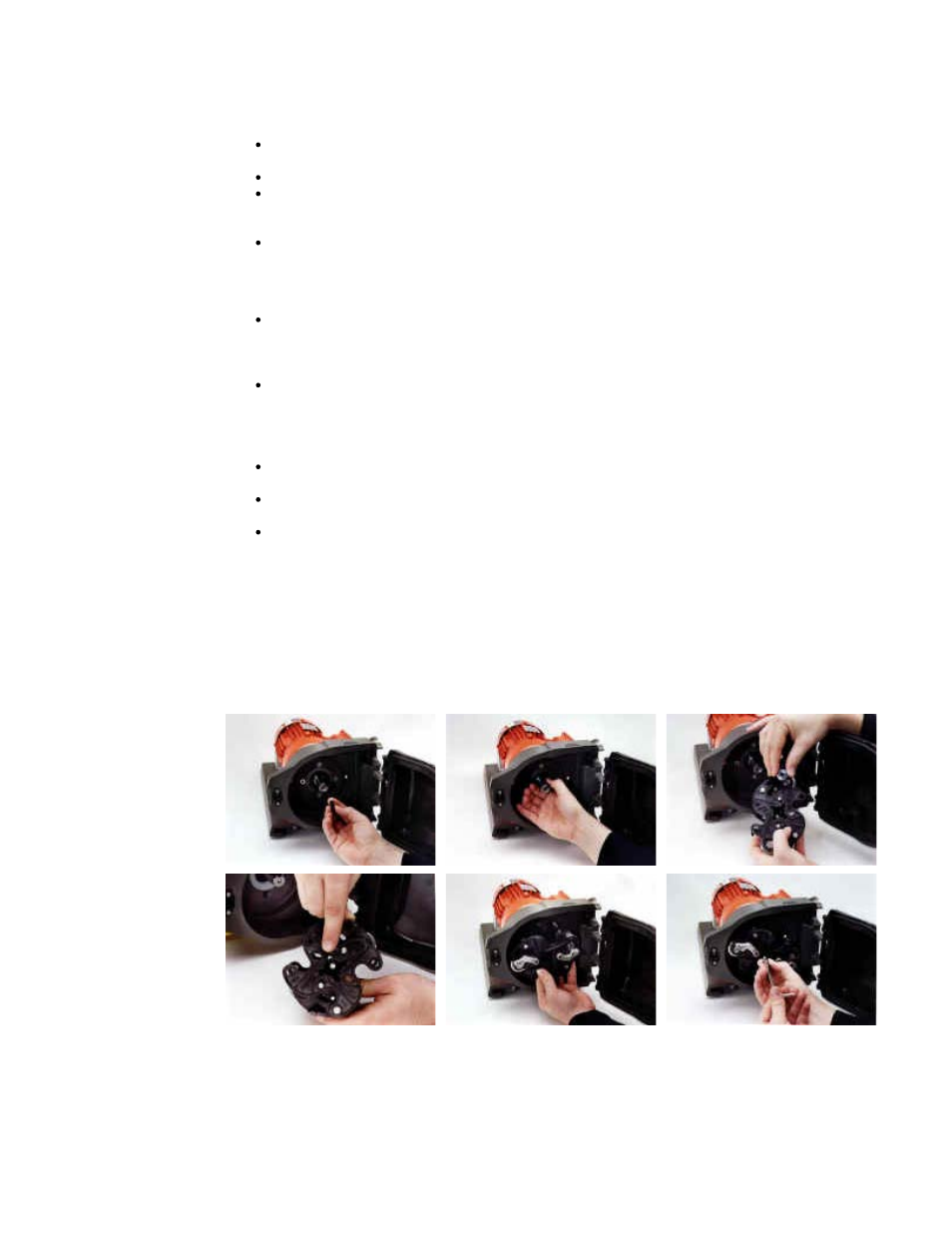

Desmontaje y montaje del rotor
Retire la tapa del rotor y el tornillo central de fijación utilizando una llave Allen de
5mm. Saque el rotor del eje con chaveta, retire la chaveta y limpie a fondo. No
utilice herramientas para hacer palanca en la cara posterior del rotor desde la cara
interna de la pista. Debe salir fácilmente a mano.
Para reponer el rotor, coloque la chaveta en el chavetero y aplique una ligera capa
de grasa de molibdeno al eje y la chaveta. Alinee el chavetero del rotor con la
chaveta del eje y deslice el rotor hasta su posición, asegurando que se llega a un
«tope» positivo, y asegúrese que toda la longitud del eje de accionamiento está
montada dentro del rotor.
No fuerce el rotor en posición. El rotor se deslizará fácilmente hasta su posición si
está alineado correctamente.
Apriete el tornillo hexagonal de fijación con un par nominal de 10Nm utilizando una
llave Allen de 5mm. Vuelva a colocar la tapa del rotor.
El perno del rotor, que está impregnado con bloqueante de roscas "Loctite 218", sólo
debe ser objeto de un máximo de tres desmontajes/montajes antes de sustituirlo.
Para evitar la sustitución del tornillo del rotor después de tres desmontajes, aplique
bloqueante de roscas "Loctite 222" a la rosca del rotor antes de volver a montarlo.
Esto es vital para asegurar una fijación prolongada y segura del cubo del rotor al eje
de accionamiento. Si no se efectúa esta acción, se invalidarán los términos y
condiciones de la garantía del cabezal de la bomba.
Al cerrar la protección, compruebe que no entra en contacto con el rotor. Si lo hace, el
rotor no se ha montado correctamente. Vuelva a abrir la protección, retire y reponga el
rotor y cierre la protección.
