MANTENER los conductos de salida y succión tan cortos como sea posible, utilizando los
mínimos codos cerrados posibles.
UTILIZAR conductos de tubería de succión y salida con un diámetro interior igual o superior
al diámetro interior del tubo acoplado al cabezal de bomba. Cuando se bombeen fluidos
viscosos se pueden evitar las pérdidas ocasionadas por el incremento de fricción mediante
la utilización de tramos de tubería con un área de la sección transversal varias veces
superior a la del elemento de bombeo.
MANTENER limpios la guía y los rodillos.
ACOPLAR un tramo extra de tubo de bomba al sistema para posibilitar la transferencia del
tubo. Esto prolongará la duración del tubo y reducirá al mÌnimo el tiempo muerto del
circuito de bombeo.
La naturaleza de autocebado de las bombas peristálticas quiere decir que no hacen falta
válvulas. Cualquier válvula que se acople, no deberá obstaculizar el flujo del circuito de
bombeo.
Cuando se utilice tubería de marprene o biopreno, volver a tensar el tubo de la cabeza de
bomba transcurridos los 30 primeros minutos de funcionamiento aflojando un poco la pinza
de tubo del lado de salida y tensando el tubo. Esto se hace para contrarrestar el
estiramiento normal que sufren el marpreno y el biopreno, que puede pasar inadvertido y
dar como resultado que se acorte la vida del tubo.
Selección de tubos La lista de compatibilidades químicas publicada en el catálogo de
Watson-Marlow sólo es una guía. En caso de duda acerca de la compatibilidad de un
material de tubo y el fluido en servicio, pídase una tarjeta de muestras de tubo para
pruebas de inmersión.
Instalación
Para asegurar la lubrificación correcta de la caja de engranajes, la bomba sólo se operará
con las patas sobre una superficie horizontal.
Quitar la placa transparente del panel trasero para obtener acceso al selector de
voltaje y bloque terminal.
Fijar el interruptor de seleccion de voltaje en 120V para 100-120V 50/60Hz o en
240V para 220-240V 50/60Hz.
Tender el cable eléctrico a través del punto de entrada a la derecha de la ranura y
conectarlo al bloque terminal tal como se muestra en el panel trasero.
Hay dos alternativas de conectores. Uno acepta tubo rígido o flexible de 20mm y el
otro cable de red de tres ánimas envainado de PVC de 0,75mm² (a través del
adaptador atornillado que se suministra), por lo que se puede utilizar una conexión
de red.
Se deberá asegurar que el cable de red queda bien afianzado en el casquillo de alivio
de tensión de manera que se conserve la protección de acceso IP55.
Volver a colocar la placa transparente, afianzándola bien, y el obturador sobre la
ranura.

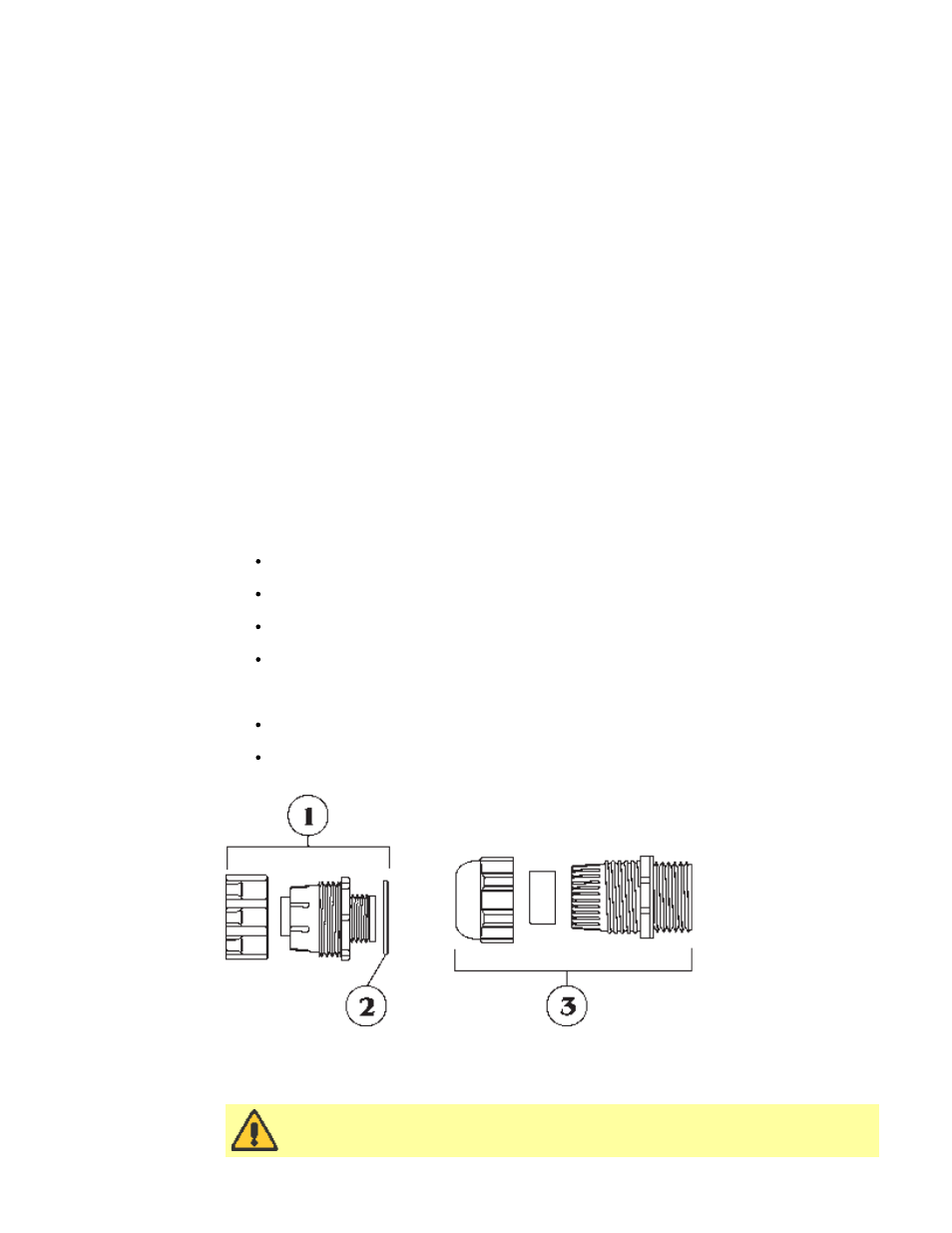

1. Casquillo antideformación de cable blindado GR 0018
2. Arandela GR 0019
3. Casquillo antideformación GR 0031
La norma de protección de entrada se pondrá en peligro si no se vuelve
a colocar la chapa transparente.
