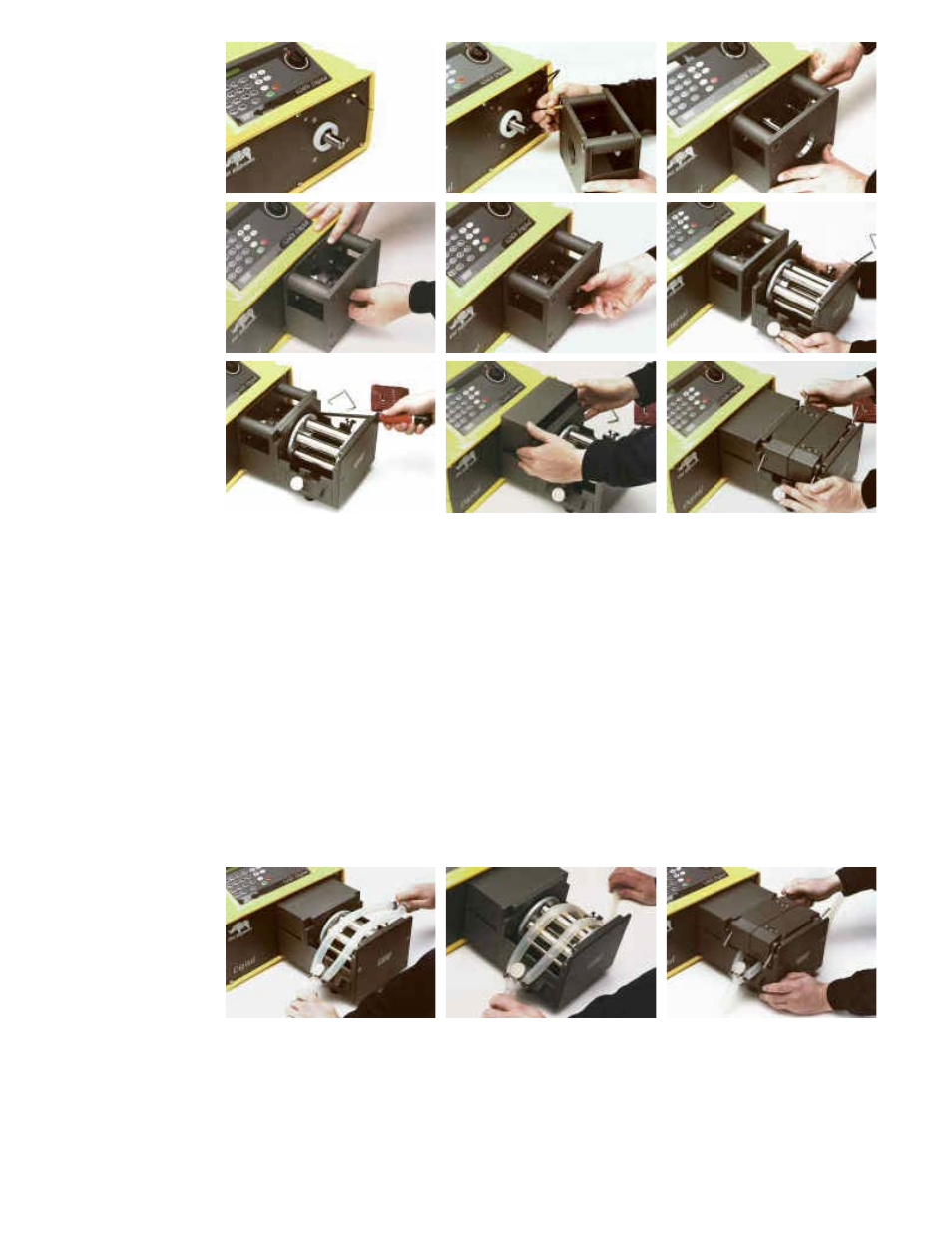

Carga del tubo
Elemento en doble y
Levante las palancas de posicionamiento de la pista y retire la pista. Coloque un extremo
del elemento en doble y sobre uno de los pasadores de sujeción del 625L. Extienda el
elemento por encima del rotor y coloque el otro extremo del elemento sobre el segundo
pasador de sujeción del 625L. Vuelva a colocar la pista y presione hacia abajo las palancas
de posicionamiento de la pista (Véase instalación del cabezal de bomba).
Tubos de entrada dobles
Levante las palancas de posicionamiento de la pista y retire la pista. Gire y retire el
pasador de sujeción de entrada del 625L. Conecte los tubos dobles de entrada y el tubo de
salida utilizando los conectores y las presillas de sujeción adecuados. Instale los tubos de
entrada en el retén de sujeción del tamaño correspondiente. Coloque el retén de sujeción
en el 625L (empuje y gire el dispositivo trabador para asegurar). Extienda los tubos por
encima del rotor y coloque el extremo de la pieza en y del elemento sobre el segundo
pasador de sujeción del 625L. Vuelva a colocar la pista y presione hacia abajo las palancas
de posicionamiento de la pista.
Dos tubos independientes
Levante las palancas de posicionamiento de la pista y retire la pista. Gire y retire los
pasadores de sujeción del 625L. Coloque los dos tubos en los retenes de sujeción del
tamaño correspondiente. Distancia entre bloques = 230mm para un calibre de hasta
8.0mm ; 240mm para calibres de 12.0mm y 16.0mm. Instale el retén de sujeción del tubo
de entrada del 625L. Extienda los tubos por encima del rotor y coloque el segundo retén de
sujeción del tubo en el 625L. Vuelva a colocar la pista y presione hacia abajo las palancas
