5
Especificaciones
Máxima velocidad del rotor 55rpm, 220rpm
Voltaje/frecuencia 100-120 v/220-240 v 50/60Hz
Par eje 2.2Nm
Relación de control 110:1
Consumo eléctrico 100VA
Ambito de temperatura operativa 5C de 40C
Ambito de temperatura de almacenamiento -40C de 70C
Sonoridad < 70dB(A) a 1m
Peso 7,7Kg
Estándares IEC 335-1, EN60529 (IP31)
Directiva de maquinaria:98/37/EC EN60204-1
Directiva de bajo voltaje:73/23/EEC EN61010-1
Directiva de EMC 89/336/EEC EN50081-1/EN50082-1
Cabeza de bomba 501RL
La cabeza de bomba 501RL tiene dos rodillos activados por resorte, los cuales compensan automáticamente las variaciones
menores de espesor de pared, extendiendo la duración de los tubos.
La 501RL se ajusta durante la fabricación para que acepte tubos con espesor de pared entre 1,6 y 2,0 mm y diámetros
interiores de hasta 8,0 mm. Esta se deberá bloquear cuando la bomba esté funcionando.
Una de las características principales de la cabeza de bomba es la capacidad de operar en sentido derecho para extender la
vida de la tubería, o hacia la izquierda para funcionar contra altas presiones.
Regímenes del flujo
Los regímenes del flujo del 505S se obtienen utilizando tubo de silicona con el cabezal de la bomba girando en sentido
derecho, bombeando agua a 20C con cero de presión de succión y salida. Para aplicaciones críticas determínense los
regímenes del flujo bajo condiciones de funcionamiento.
Instalación del 501RL
Acoplar la guía en uno de los tres sentidos, sobre el eje conductor y resalte de ajuste. Afianzar la guía con el tornillo de fijación.
Antes de colocar el rotor sobre el eje a través de la pinza hendida, asegurarse de que el eje conductor esté desengrasado.
Apretar el tornillo del rotor hasta un par de torsión de 3 Nm para prevenir que que la hendidura se desplaze durante la
operación.
Para volver a colocar la guía, sacar la manilla del cigüeñal balanceándola para dejar al descubierto el tornillo de retención.
Girar este tornillo hacia la izquierda para liberar la pinza y sacar el rotor del eje. Aflojar el tornillo de fijación de la guía y sacar
ésta totalmente. Girar la guía hasta la posición deseada y afianzarla con el tornillo de fijación. En caso de que se necesite
hacer limpieza, utilícese este método de desmontar y montar.

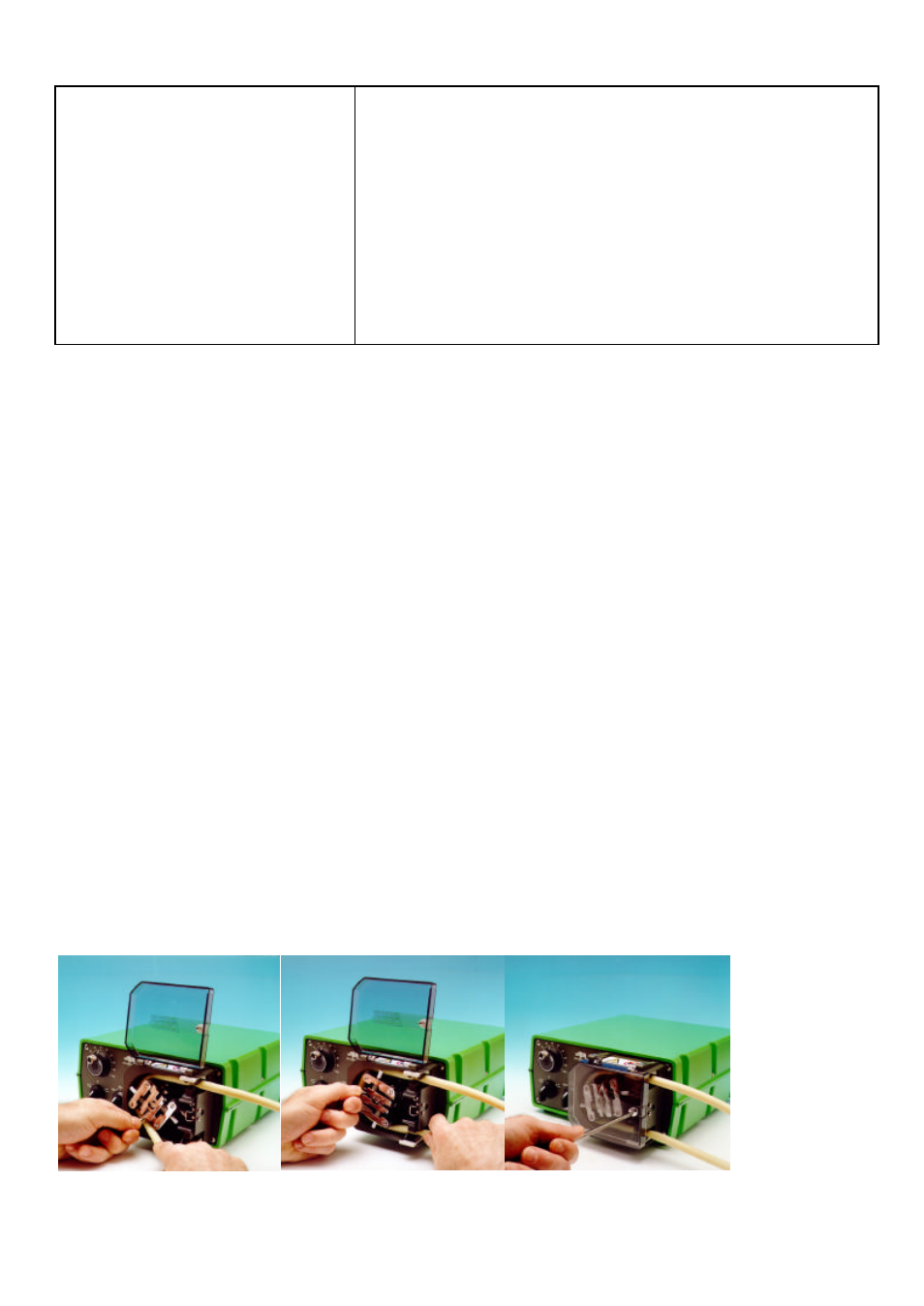

Carga de tubos
Antes de montar el tubo desconectar el accionamiento. Desbloquear y abrir la protección articulada y hacer girar la manivela
del cigüeñal del rotor hasta que encaje en su posición. Seleccione el tramo de tubo requerido, teniendo en cuenta que para el
sistema de guía se necesita aproximadamente unos 240 mm.
Acoplar un extremo del tubo en una de las pinzas accionadas por resorte y luego, mientras se gira el rotor con la manivela,
meter el tubo entre los rodillos y la guía, alineándolo dentro de las guías de tubo del rotor. El tubo deberá quedar tendido de
manera natural contra la guía y no deberá estar retorcido ni estirado.
Acoplar el otro extremo del tubo en la segunda pinza accionada por resorte, asegurándose de que el tubo no se afloja dentro de
la cabeza de bomba, ya que esto acortaría la vida del tubo.
