para operar dentro de estos límites.
Repita el procedimiento hasta que la respuesta de la bomba coincida exactamente con la
señal del proceso.
12 Conmutador remoto automático – manual y
opción TTL
Paro/Arranque

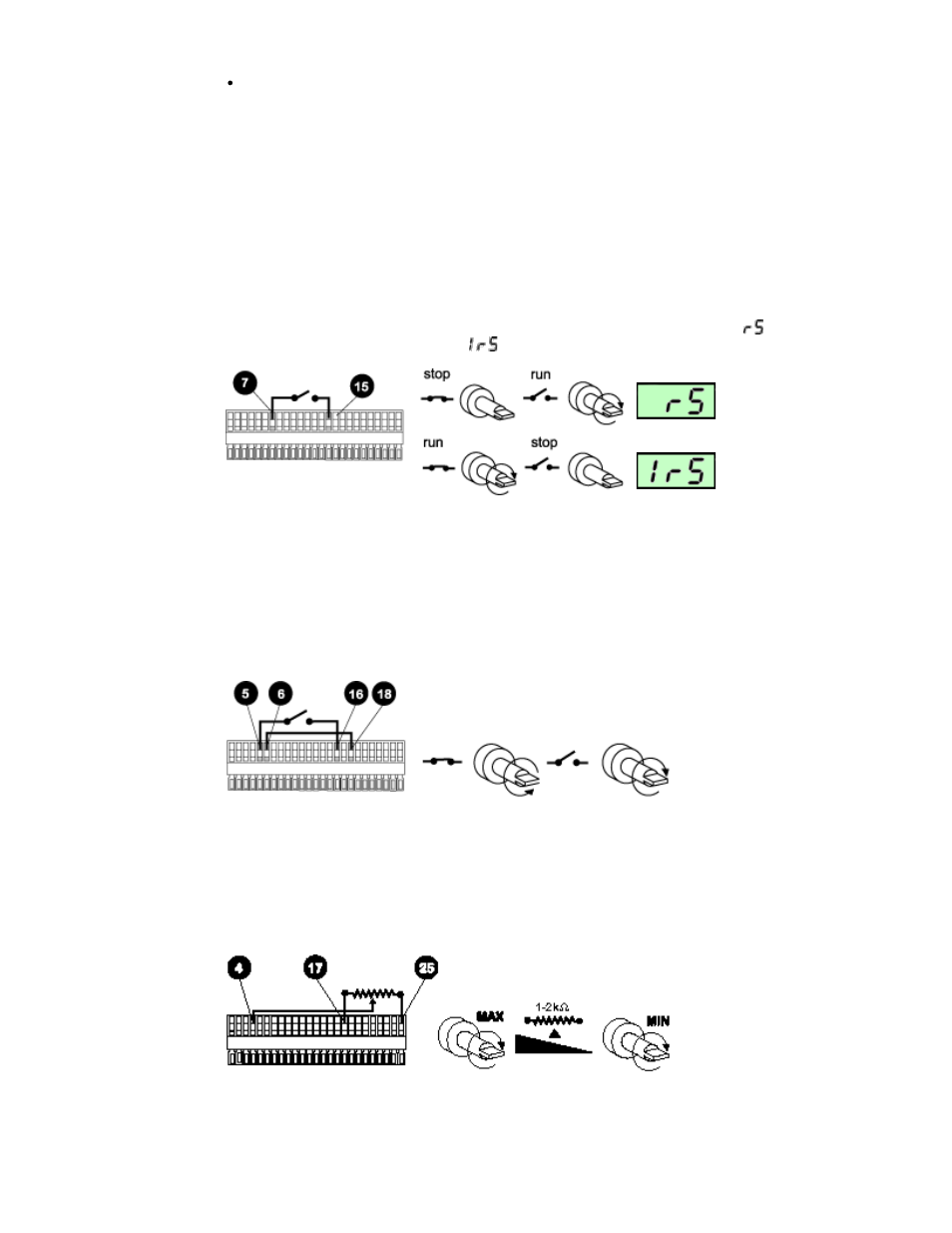

Conecte un interruptor remoto entre los bornes 7 y 15 del conector de 25 bornes. Como
alternativa, se puede aplicar una entrada lógica TTL compatible al borne 7 (Baja 0V, Alta
5V). La entrada baja para la bomba, la entrada alta la pone en marcha. Si no hay
conexión, la bomba estará en marcha por defecto. Para activar la parada a distancia o la
parada a distancia invertida, pulse simultáneamente las teclas Stop y CW / CCW. La
bomba indicará su modo actual de funcionamiento durante 2 segundos.
indica
interrupción a distancia estándar, indica interrupción a distancia invertida.
Sentido de giro
Conecte el interruptor a distancia entre los bornes 5 y 16 y desactive el control de
inversión en el panel frontal haciendo un puente entre los bornes 6 y 18 del conector de 25
bornes. Abra el interruptor para giro en sentido horario y ciérrelo para giro en sentido
antihorario. Como alternativa, se puede aplicar una entrada lógica TTL compatible al borne
5 (Baja 0V, Alta 5V). La entrada baja hará funcionar la bomba en sentido antihorario y la
entrada alta en sentido horario. Si no hay conexión la bomba girará por defecto en sentido
horario.
Velocidad
Debe conectarse, tal como se indica, un potenciómetro remoto con un valor nominal entre
1kW y 2kW y una potencia mínima de 0,25vatios. Cuando se utilice un potenciómetro
remoto, no debe aplicarse a la vez una señal de entrada de control tensión/intensidad. La
señal de control de velocidad necesitará una calibración respecto a los valores mínimo y
máximo del potenciómetro. Utilice los potenciómetros de desviación y campo, tal como se
ha descrito en el apartado Calibración anterior.
Selección
La situación de marcha/paro de la bomba puede vigilarse utilizando la señal Alta Baja de
5V de la línea de selección, disponible en el conector de 25 bornes del panel posterior de la
bomba. La línea de selección cambiará su situación tan pronto como el motor arranque o
