frontal del primer cabezal de bomba.
Apriete ligeramente el tornillo Allen con la llave Allen
modificada que se suministra.
Aplique producto de bloqueo de roscas al tornillo Allen
M8 x 170 en la parte baja izquierda de la placa
delantera del cabezal de bomba adicional y apriételo en
secuencia con el tornillo M8 de la placa trasera.

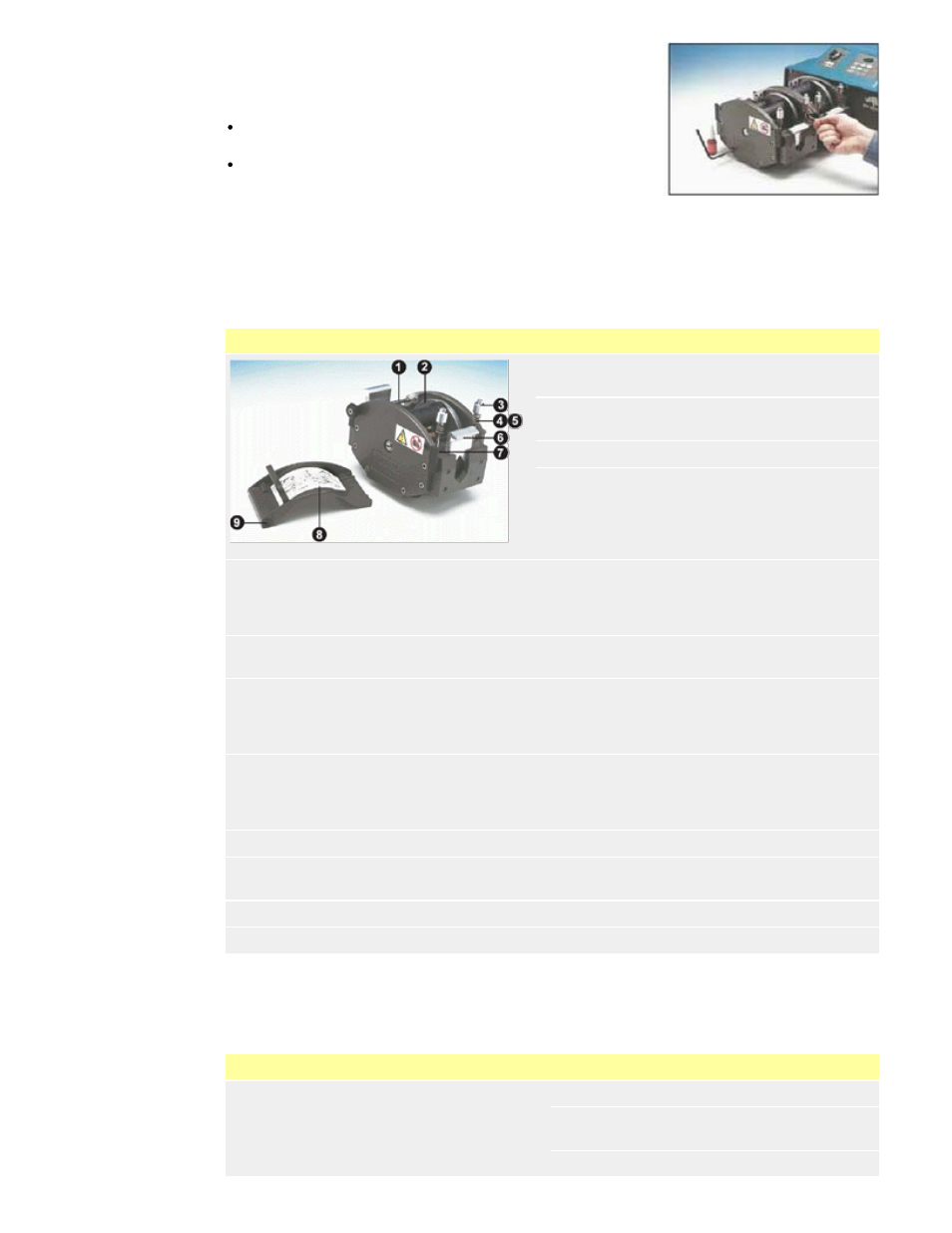

20 Repuestos para el cabezal de la bomba: tubo
continuo
Modelos 701RB, 701RBX, 701RBG
1 MRA0027A Conjunto pasador de
pivote
1 MRA0034A Conjunto pasador
de pivote ~ 701RX
2 MRA0021A Conjunto del rotor
2 MRA0036A Conjunto del rotor ~
701RX
3 701RB, 701RBX:
MRA0104A
701RBG:
MRA0295A
Conjunto de pomo ~
tubo 4,8 mm pared
3 MRA0103A Conjunto de pomo ~
tubo 3,2 mm pared
4 701RB, 701RBX:
SG0005
701RBG:
SG0019
Muelle
5 701RB, 701RBX:
MR0674T
701RBG:
MR0977T
Arandela retención
muelle 501RL
6 MR0880C Enganche del tubo
7 MR0662T Espárrago ~ Juego hasta
61 mm
8 MRA0154A Conjunto pista
9 MR0882M Casquillo excéntrico
21 Repuestos para cabezal de bomba: elementos
de tubería
Modelos 701RBE, 701RBEX
1 MRA0027A Conjunto pasador de pivote
1 MRA0034A Conjunto pasador de
pivote ~ 701RX
2 MRA0021A Conjunto del rotor
