41

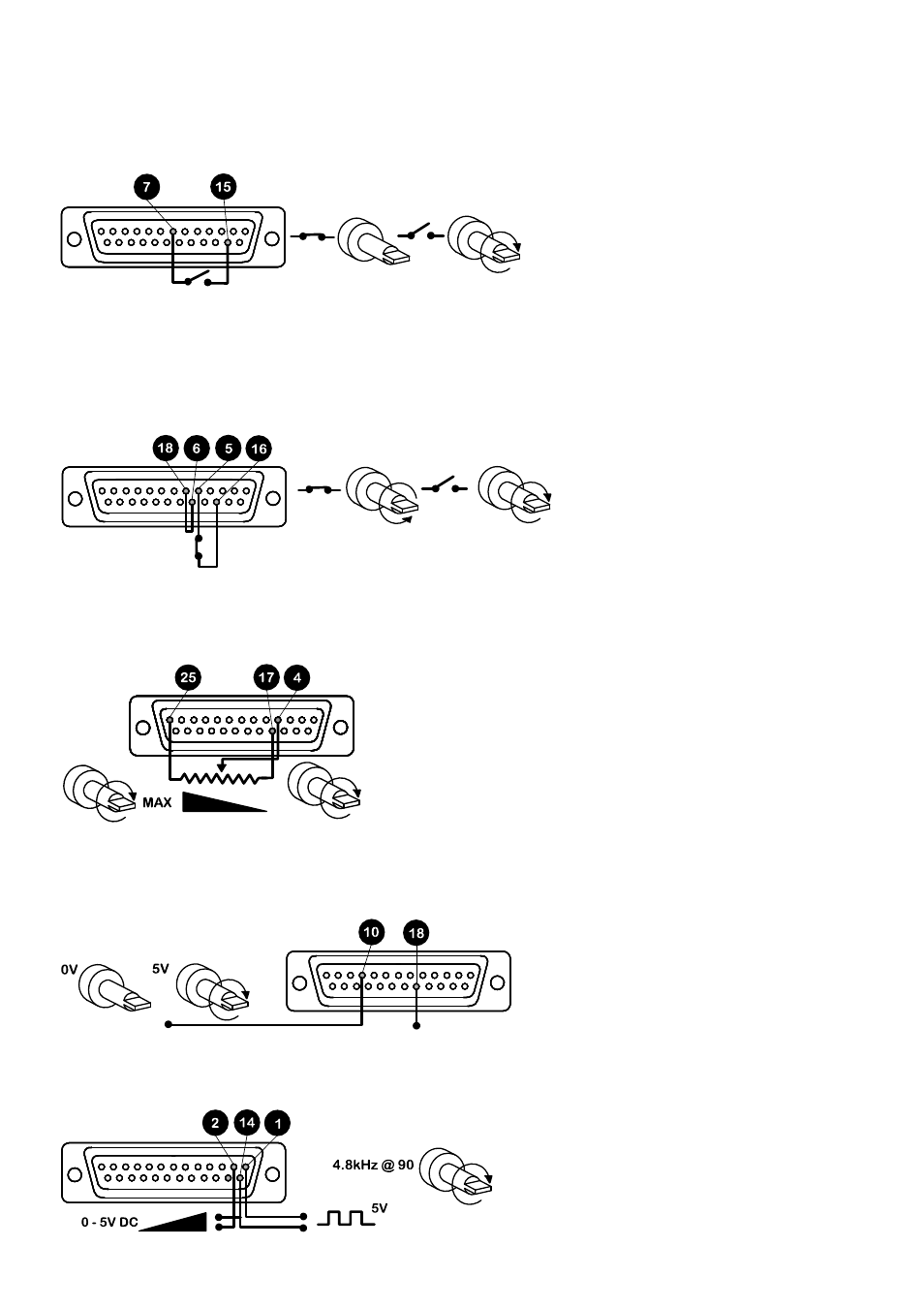

Control remoto
Stop/Start
(Parada/Arranque) Conector el interruptor remoto entre las clavijas 7 y 15 del conector 25D. Se puede aplicar una entrada
de lógica compatible con lógica de transistor a transistor (baja de 0 V, alta de 5 V) a la clavija 7. La entrada de baja detiene
la bomba y la entrada de alta la hace funcionar. Sin conexión, la bomba funcionará por defecto.
Direction
(Sentido) Conectar el interruptor remoto entre las clavijas 5 y 16 y desactivar el control de inversión del panel frontal
conectando las clavijas 6 y 18 al conector 25D. Abrir interruptor para rotación en sentido derecho y cerrarlo para rotación
en sentido izquierdo. De manera alternativa, se puede aplicar una entrada lógica compatible con lógica de transistor a
transistor (baja de 0, alta de 5 v) a la clavija 5. La entrada baja hará girar la bomba en sentido izquierdo y la alta en sentido
derecho. Sin conexión, la bomba girará en sentido derecho por defecto.
Speed
(Velocidad). Se deberá conectar un potenciómetro remoto de entre 1 k y 2 k, con un mínimo de 0,25 W, tal como se
muestra. Cuando se utilice un potenciómetro a distancia, no se deberá aplicar una señal de entrada de voltaje/corriente al
mismo tiempo.
Strobe
(Señal de muestreo) Se puede controlar la condición de la bomba utilizando una señal de 5 v baja/alta en el enchufe
remoto de 25 D del panel trasero de la bomba. La línea de la señal de muestreo cambiará de estado tan pronto como el
motor arranque o se detenga.
Tacómetro
Este aparato se puede utilizar para indicar la velocidad del motor o totalizar el número de revoluciones por minuto:

90 rpm 4,8 kHz
