8
- Configuración de los puntos P1 y P2 que definen el rango del bucle de corriente
mediante desplazamiento del flotador.
- Configuración del rango de corriente definiendo las distancias equivalentes al nivel.
Una vez configurado el lazo de corriente, se recomienda ir a la pestaña “Visualización” y
comprobar su funcionamiento. Es posible verificar el lazo de corriente y la distancia L.

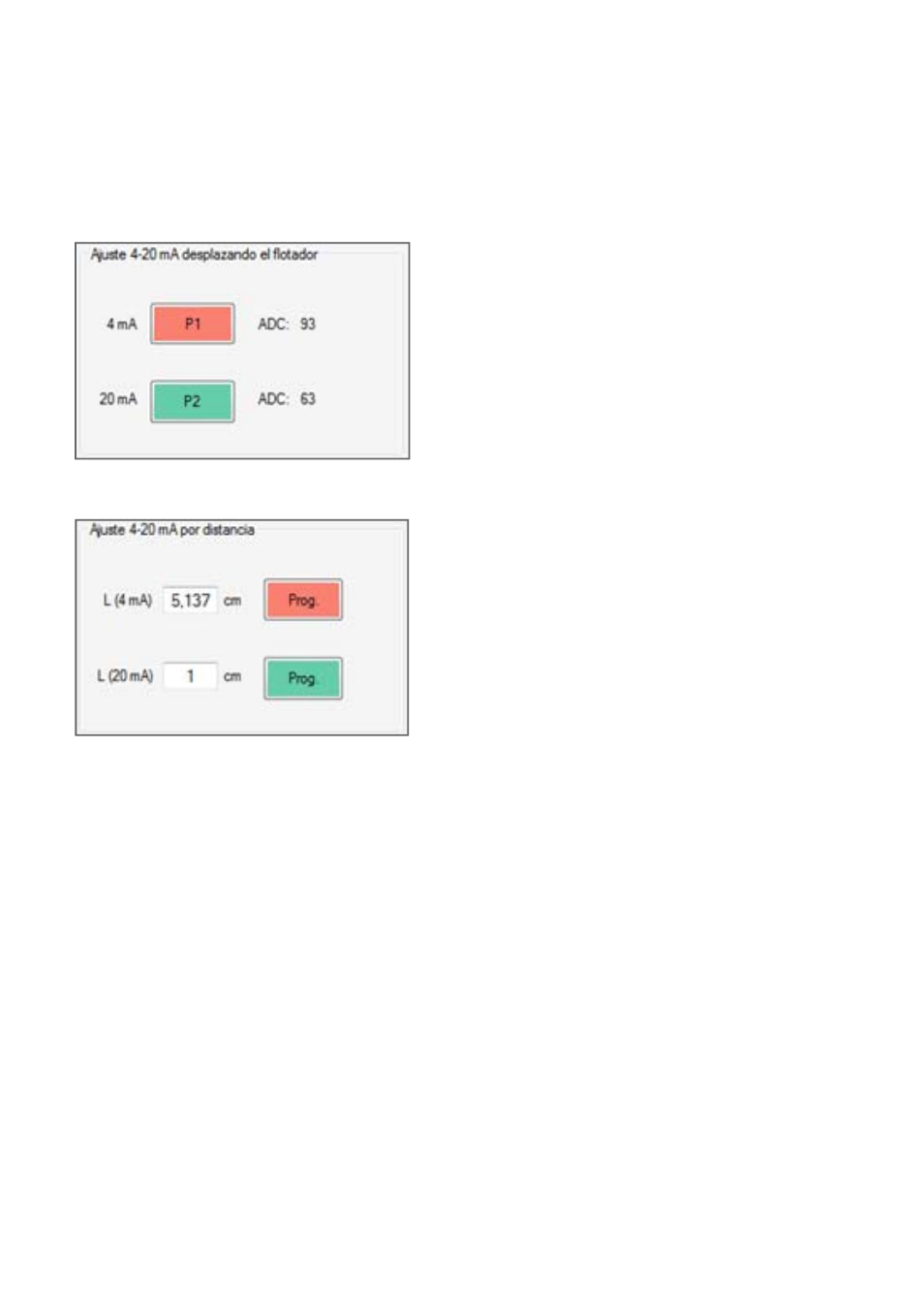

Ajuste lazo 4-20 mA desplazando el flotador.
Desplazar el flotador en la posición donde se
requieren 4 mA. Pulsar P1 en la pantalla del
ordenador.
Desplazar el flotador en la posición donde se
requieren 20 mA. Pulsar P2 en la pantalla del
ordenador.
Asegurarse que se enciende ininterrumpidamente
durante 2 segundos el LED correspondiente al botón
pulsado.
Ajuste lazo 4-20 mA por distancia.
Introducir distancia L, en centímetros, donde se
requieren 4 mA en “L(4 mA)“ y pulsar el botón rojo.
Introducir distancia L, en centímetros, donde se
requieren 20 mA en “L(20 mA)“ y pulsar el botón
verde.
Asegurarse que se enciende ininterrumpidamente
durante 2 segundos el LED correspondiente al botón
pulsado.
Si el funcionamiento es correcto, ir a la pestaña “TR2420”, cerrar el puerto y
seguidamente desconectar el transmisor de nivel del ordenador.
Verificar que el lazo de corriente indica el valor de corriente correspondiente.
Si fuese necesario modificar la configuración de fabrica del transmisor, recomendamos
configurar el lazo directamente sobre el equipo o bien mediante PC, realizando el ajuste
de 4-20 mA mediante desplazamiento del flotador.
Si el transmisor está montado en un indicador de nivel de la serie LT, es posible que no
pueda desplazar el flotador a voluntad, ya que se encuentra en el interior del nivel. Si se
desea cambiar la configuración del lazo 4-20 mA de fábrica, recomendamos el ajuste de
lazo 4-20 mA por distancia, mediante PC.
