3
1. INTRODUCCIÓN

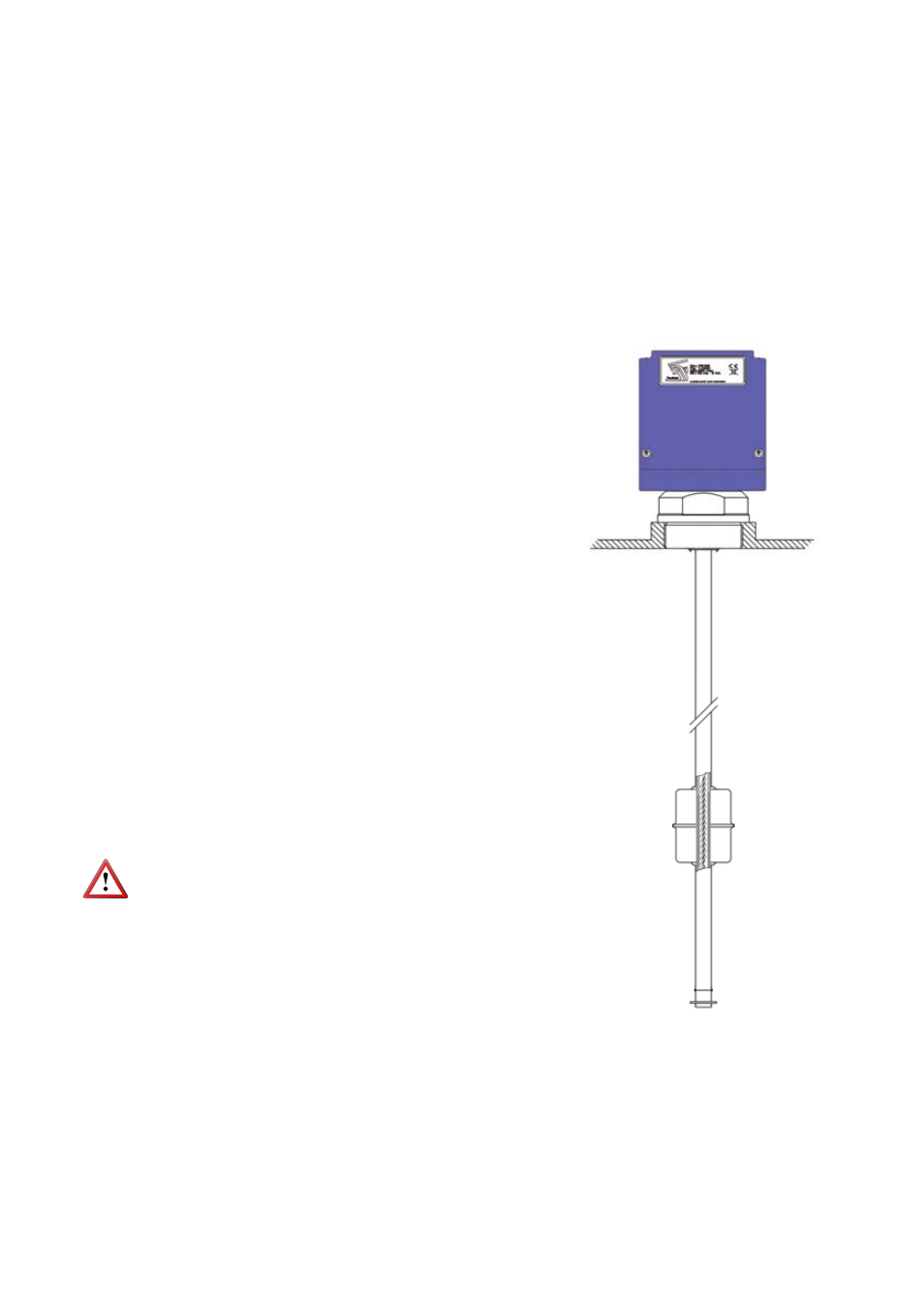

El transmisor de nivel TR2420 es un convertidor que se adapta a los sensores resistivos
de nivel de la serie LE y LT (tira de reeds).
La variación de la resistencia interna del sensor, a medida que el flotador cambia de
posición, es convertida en una señal de corriente de 4 a 20 mA.
2. RECEPCIÓN
Los transmisores de nivel de la serie TR2420 se suministran comprobados y listos para
su instalación y funcionamiento.
Asimismo, se suministran embalados para su protección durante el transporte y
almacenamiento.
3. CONEXIÓN ELÉCTRICA
Para acceder al interior del equipo, debe
desatornillarse la tapa quitando los 4 tornillos.
Para la conexión eléctrica del instrumento, el
transmisor TR2420 está provisto de una regleta
de terminales.
Para la instalación eléctrica se recomienda el
empleo de mangueras eléctricas múltiples con
secciones de cables del entre 0,25 y 0,5 mm
2
con el fin de facilitar la conexión.
Antes de empezar la instalación eléctrica se
debe asegurar que los prensaestopas se ajustan
a las mangueras a emplear para garantizar la
estanqueidad del equipo. Los prensaestopas
PG11 utilizados son aptos para manguera con
diámetro exterior entre 6 mm y 10 mm.
Para efectuar la conexión, se debe pelar la
cubierta de la manguera para liberar los cables
interiores. Seguidamente, pasar las mangueras
por los prensaestopas y atornillar los cables en
las posiciones correspondientes.
Cerrar bien los prensaestopas de forma que se
mantenga su índice de protección.
Antes de iniciar la conexión del equipo,
comprobar que la tensión de alimentación
corresponde a las necesidades de la instalación.
El margen de tensiones de alimentación está
indicado en la etiqueta del equipo.
Para facilitar el conexionado del equipo, la descripción de los terminales está marcada
en el circuito impreso al lado de la regleta de conexionado.
