a) Directamente con el equipo.
Al abrir la tapa de la caja del transmisor, se pueden observar 2 pulsadores y un indicador
tipo LED.
P1 es el pulsador de programación de 4 mA. Análogamente P2 es el pulsador de
programación de 20 mA.
Los pulsadores están protegidos por un tiempo de pulsación. Una pulsación breve,
inferior a dos segundos, no programará el instrumento.
Con el transmisor alimentado y el puente de protección de escritura colocado (Pagina 4),
desplazar el flotador hasta el punto donde se desea transmitir 4 mA. Pulsar P1 hasta que
el LED rojo parpadee.
Desplazar el flotador hasta el punto donde se desea transmitir 20 mA. Pulsar P2 hasta
que el LED verde parpadee.
Verificar el funcionamiento con un multímetro.

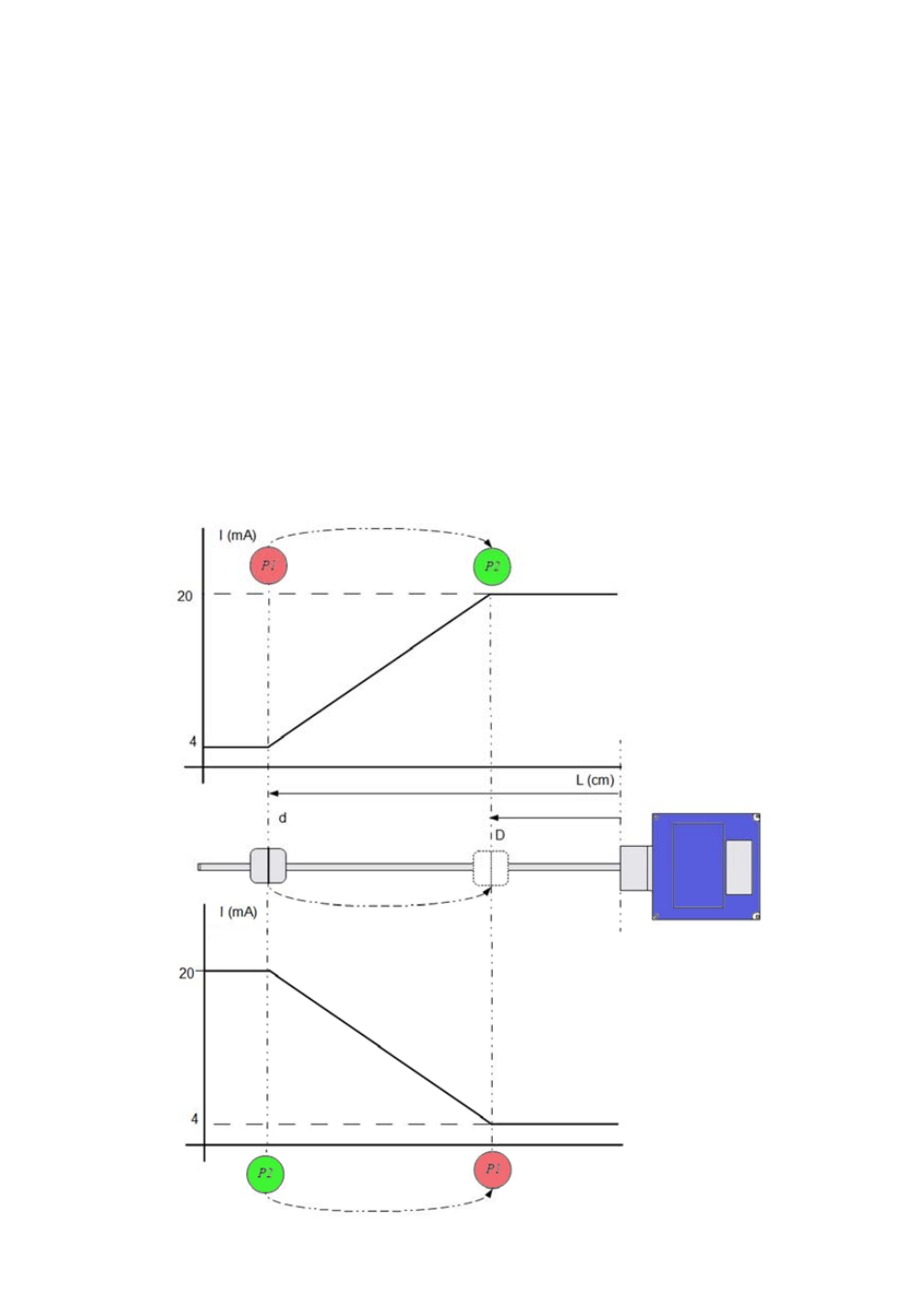

En la siguiente ilustración se muestra un ejemplo para dos situaciones. En la primera los
4 mA están en la parte inferior, y los 20 mA en la superior. En el segundo caso los 20 mA
están en la parte inferior.
