7
7 CARACTERÍSTICAS TÉCNICAS
7.1 Alimentación
2 hilos.
Tensión mínima (TH6): 0.02 Z + 12 (Volts) (Z es la carga en el bucle de
corriente en Ohms).
El valor mínimo es 12 VDC para Z=0 Ohm.
Tensión mínima (TH6H): 0.02 (Z+Rext) + 14 (Volts) (Z es la carga en el
bucle de corriente en Ohms).
El valor mínimo es 18 VDC para Z=0 Ohms y
Rext=200 Ohm.
Tensión máxima: 36 VDC (para la versión Ex ver punto 8.3)
Consumo: máximo 20 mA
7.2 Salidas
Salida Analógica: 4 - 20 mA, calibrados en fábrica
Carga máxima en el lazo 4-20: 1,1 k  (para una alimentación de 36 VDC)
(para la versión Ex ver punto 8.3)
7.3 Características generales
Grado de protección de la envolvente: IP65
Prensaestopas:
M12 x 1,5
Rango de temperatura ambiente: -5 … +70 ºC
Precisión (salida analógica respecto
a la posición del imán):
< 0.6 %

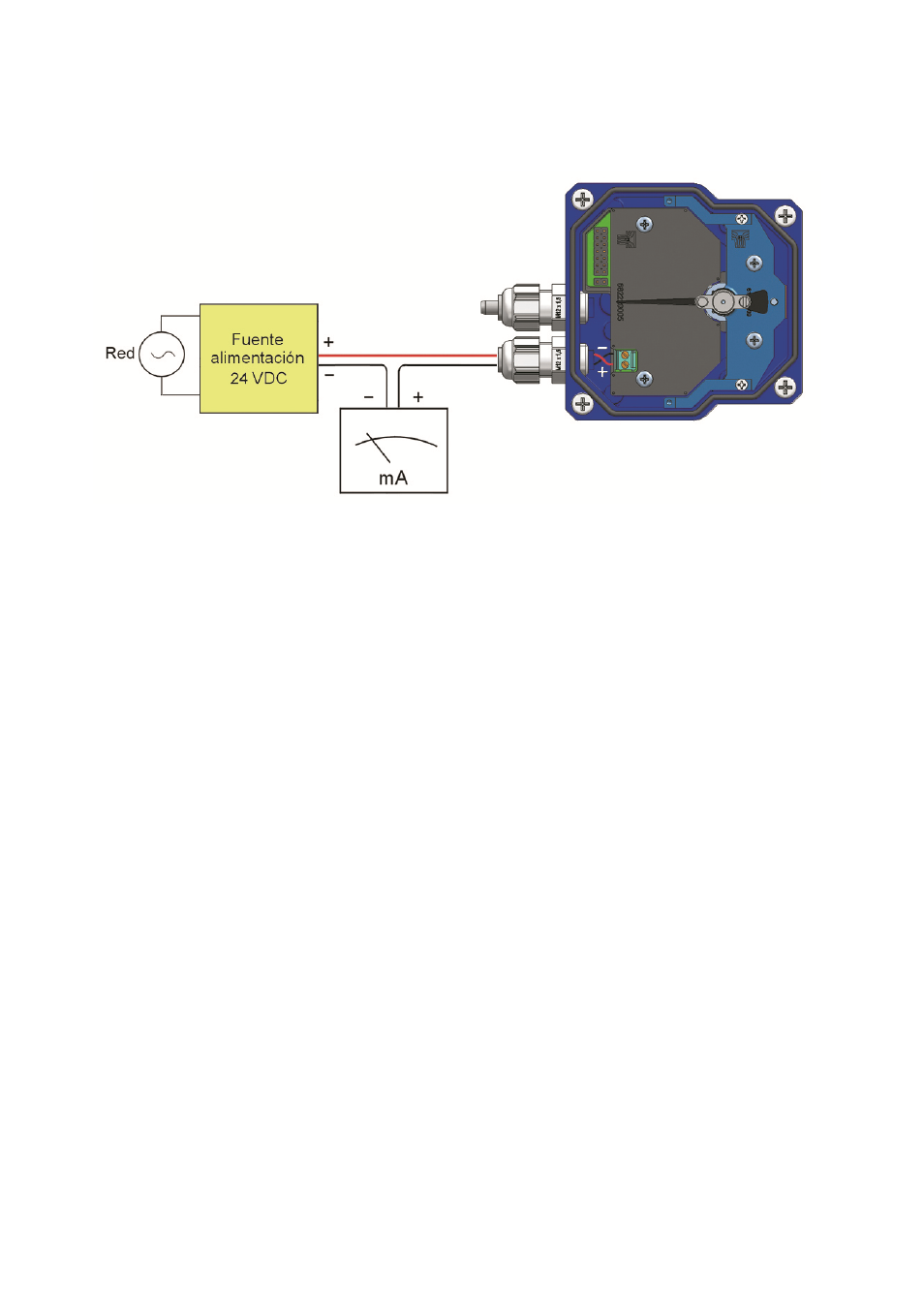

6 CONEXIÓN A 4 HILOS
Si en la instalación no se dispone de una alimentación en corriente continua para el
transmisor, deberá incorporarse una fuente tal como indica la figura siguiente.
