5

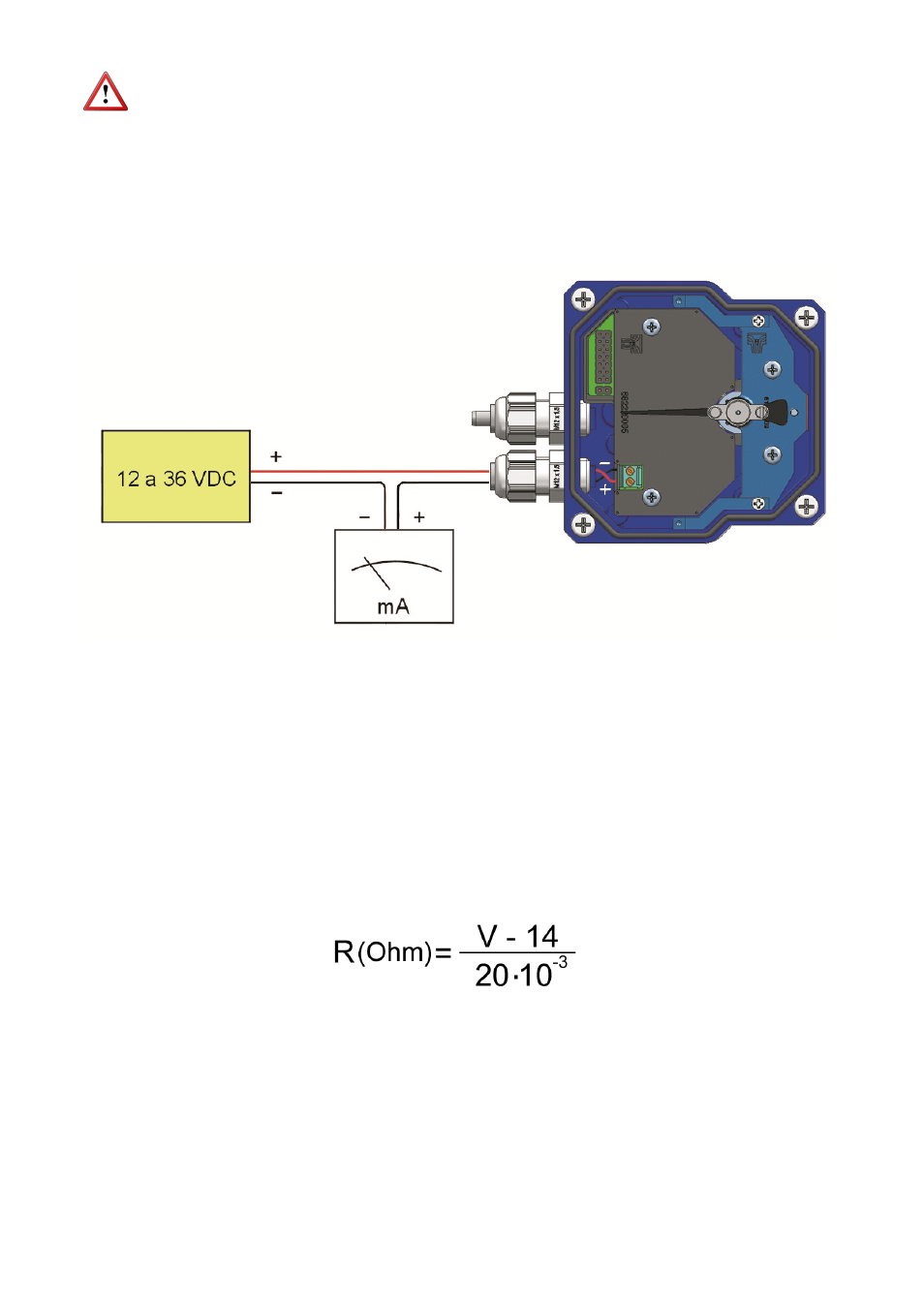

La conexión se realiza en la regleta de terminales. El terminal positivo de la fuente de
alimentación se conecta en la posición + y el positivo de la carga en la posición -. Los
terminales negativos de la fuente de alimentación y de la carga van unidos. Por ser un
sistema 2 hilos, la línea de alimentación y la de salida analógica es la misma. Se utilizará
manguera con un par trenzado o cable apantallado para evitar interferencias en el lazo.
3.2 Equipos con HART TM
En el caso de un transmisor HART TM , deberá añadirse una resistencia exterior (R ext.),
cuyo valor no será inferior a 200  y su valor máximo dependerá de la alimentación de la
siguiente forma:
Antes de iniciar la conexión del equipo, comprobar que la tensión de alimentación
corresponde a las necesidades de la instalación. La tensión de alimentación está indicada
en la etiqueta del equipo.
Para facilitar el conexionado, la descripción de los terminales está marcada en la etiqueta
al lado de la regleta de conexionado.
3.1 Alimentación y salida analógica
En este caso la alimentación del equipo debe ser como mínimo de 18 VDC.
Para poder realizar la comunicación HART TM , es necesario colocar un terminal o un PC
con un módem HART TM , en uno de los puntos indicados en la figura siguiente.
