4
1 INTRODUCCIÓN
Los transmisores TH6 son transductores de posición electrónicos microprocesados. Este
instrumento está basado en la captación del campo magnético generado por un imán a
través de un sensor de efecto Hall. Esta señal, debidamente tratada por el
microcontrolador, es convertida a una señal de corriente de 4-20 mA en un bucle a dos
hilos, que es proporcional al caudal volumétrico.
2 MODELOS
2.1 TH6
Es un transmisor de 4 a 20 mA proporcional al caudal. Los 4 mA se corresponden al cero
de la escala. Los 20 mA se corresponden al caudal máximo de la escala. Entre el cero de
la escala y el primer punto, el transmisor tiene su salida fijada a 4 mA, para evitar falsas
lecturas de caudal.

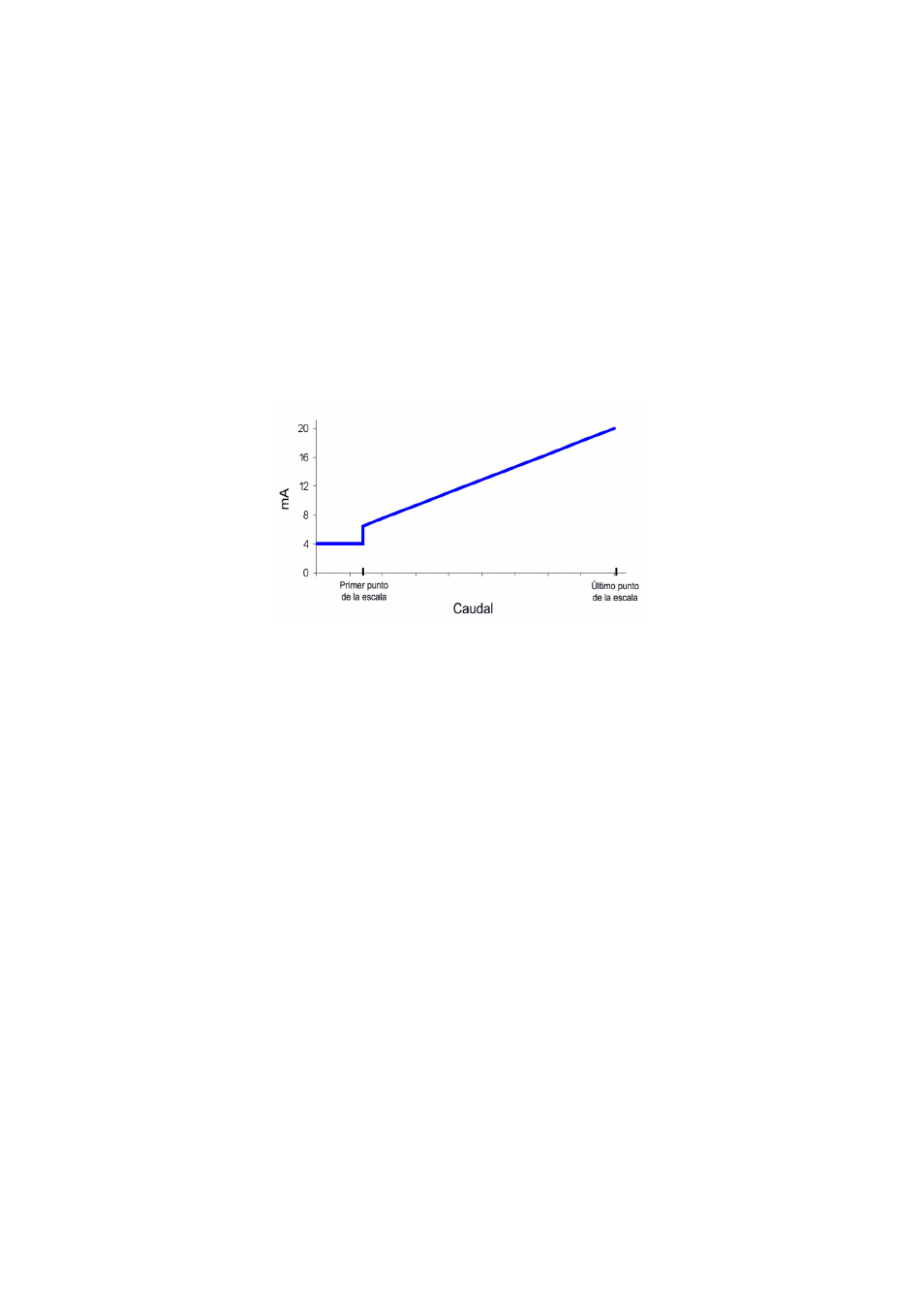

1. Ejemplo de respuesta del transmisor TH6
2.2 TH6H
Es un transmisor TH6 que incorpora compatibilidad con el protocolo HART TM . Con este
protocolo se permite cambiar el rango de medida del bucle 4-20 mA y se puede disponer
de datos tales como el caudal con sus unidades de medida asociadas.
3 CONEXIÓN ELÉCTRICA
Para la conexión eléctrica del instrumento, el transmisor está provisto de dos terminales.
Para la instalación eléctrica se recomienda el empleo de mangueras eléctricas múltiples
con secciones de cable del orden de 0,25 o 0,5 mm
2 con el fin de facilitar la conexión.
En algunos casos, susceptibles a interferencias, será necesario el uso de cable
apantallado.
Antes de empezar la instalación eléctrica se debe asegurar que el prensaestopas se
ajusta a la manguera a emplear para garantizar la estanqueidad del equipo. Los
prensaestopas M12x1,5 utilizados son aptos para cables con diámetro exterior entre 2,5
mm y 6,5 mm.
Para efectuar la conexión, se debe pelar la cubierta de la manguera para liberar los
cables interiores. Se recomienda el estañado de las puntas de los cables para evitar hilos
sueltos. Seguidamente, pasar las mangueras por los prensaestopas y atornillar los cables
en las posiciones correspondientes. Por último, cerrar bien los prensaestopas de forma
que se mantenga su índice de protección.
No dejar los prensaestopas abiertos. La entrada de polvo o de algunos tipos de vapores
puede dañar el sistema de cojinetes interno y por lo tanto el equipo.
