9
Una vez que se ha realizado correctamente, el LED vuelve a parpadear
alternativamente entre verde y rojo.
5.3
Rango superior [20 mA]; SPAN 100%
Subir el nivel del líquido dentro del depósito hasta donde se desea colocar el valor de
rango superior [20 mA]; span 100%.
Se recomienda que el valor de rango superior esté dentro del rango de medición [M]
(ver figura 10).
Cambiar de posición del interruptor DIP 3 a on/1.
Pulsar el botón.
El LED permanece en verde mientras el ajuste del valor de rango inferior se está
realizando.
Una vez que se ha realizado correctamente, el LED vuelve a parpadear
alternativamente entre verde y rojo.

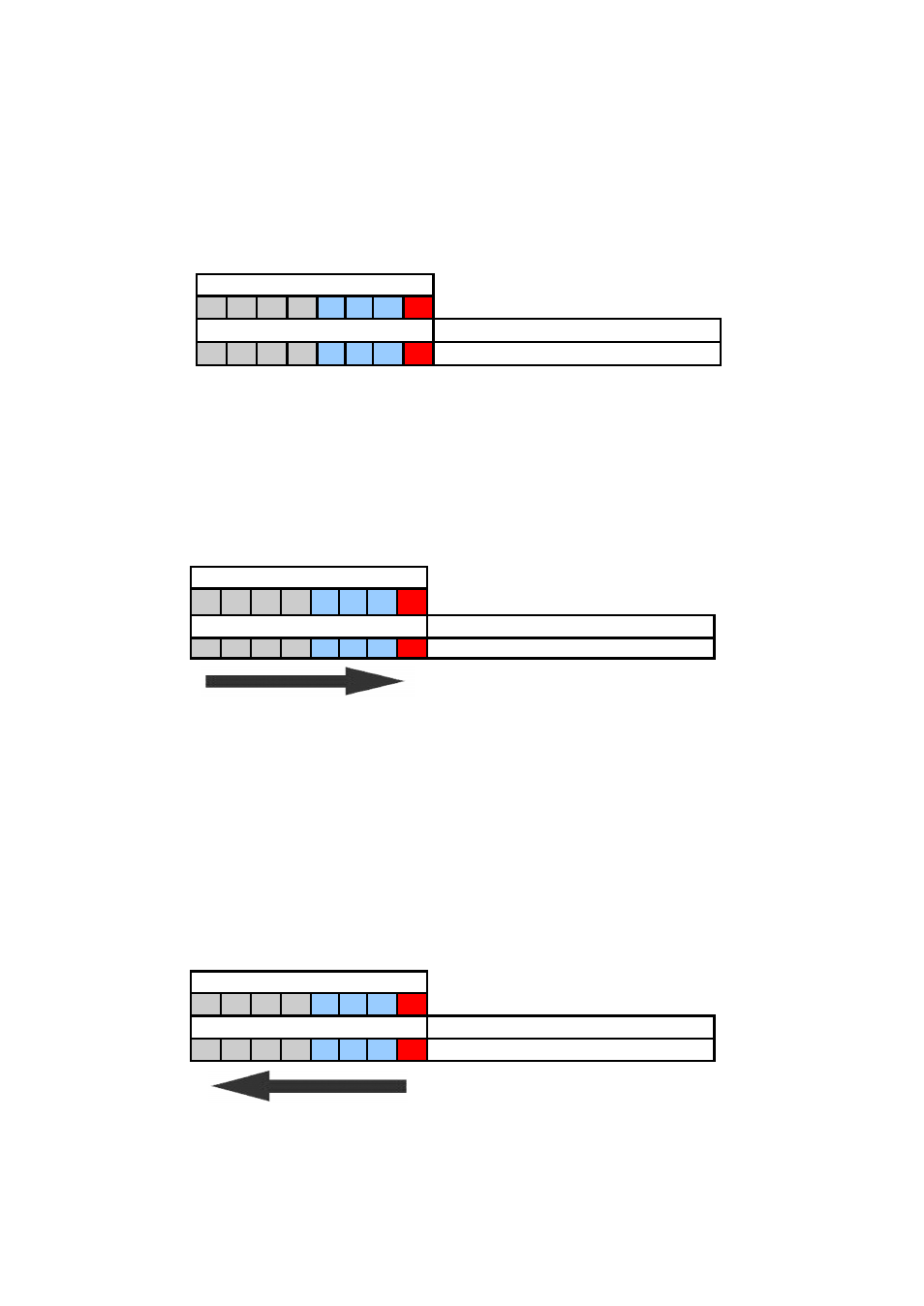

Seleccionar las posiciones del interruptor DIP en la secuencia 0/1 de la figura 7,
empezando por la posición 1 y moviéndose hasta la posición 8.
El LED parpadea en verde.
Cerrar la tapa de la caja correctamente girando en sentido de la agujas del reloj.
6
CONFIGURACIÓN DE LA SONDA COAXIAL
La sonda coaxial tiene un comportamiento muy fiable y robusto en casi cualquier
aplicación sin ninguna configuración adicional. Para la configuración básica, sólo deben
ajustarse los valores del rango para la salida analógica de corriente.
6.1
Rango inferior [4 mA]; SPAN 0%
Seleccionar las posiciones del interruptor DIP en la secuencia 0/1 de la figura 8,
empezando por la posición 8 y moviéndose hasta la posición 1.
POSICIÓN DEL INTERRUPTOR DIP
1
2
3
4
5
6
7
8
ESTADO DEL INTERRUPTOR DIP
DESCRIPCIÓN
0
0
0
1
0
0
1
1
Valor de rango inferior [4mA]; SPAN 0%
POSICIÓN INTERRUPTOR DIP
1
2
3
4
5
6
7
8
ESTADO DEL INTERRUPTOR DIP
DESCRIPCIÓN
0
0
0
0
0
0
0
0 Modo
medición
Llenar el depósito de líquido hasta el nivel donde se desea colocar el valor de rango
inferior [4 mA]; span 0%.
Se recomienda que el valor de rango inferior esté dentro del rango de medición [M] (ver
figura 10).
Pulsar el botón.
POSICIÓN INTERRUPTOR DIP
1
2
3
4
5
6
7
8
ESTADO DEL INTERRUPTOR DIP
DESCRIPCIÓN
0
0
1
0
0
0
1
1
valor del rango superior [20mA]; SPAN 100%
Figura 7
Figura 8
