El interruptor DIP tiene 8 palancas blancas. Debajo de ellas hay pequeños números del 1
al 8 que indican las posiciones del interruptor DIP y corresponden a los de la figura 5.
La posición superior de cada palanca es off/0 y la posición más baja es on/1. En el lado
izquierdo del interruptor DIP hay también una pequeña indicación del estado on/1.
La etiqueta de la parte superior dentro del alojamiento ilustra las entradas y salidas.
Conecte todos los cables necesarios, como se indica en la figura 3.
Tire de la manguera hacia atrás, pero asegúrese de que su funda no se retrae dentro del
prensaestopas.
Apriete el prensaestopas para garantizar el sellado correcto.
Encienda la fuente de alimentación del sensor.
El LED debe comenzar a parpadear en verde pasados unos 6 segundos después de
conectar la alimentación (durante este tiempo de puesta en marcha el LED está
apagado). El parpadeo del LED verde indica que el sensor está en modo de medición y
que funciona correctamente.
No coloque la tapa de la caja todavía. Quedan por realizar algunos pasos de
configuración básica.
La electrónica LTDR está aislada galvánicamente desde sus entradas / salidas al
potencial del depósito, evitando así cualquier problema de protección de corrosión
electroquímica del tanque.
4 ELEMENTOS DE CONTROL
La configuración básica del LTDR se puede hacer directamente en el dispositivo a través
de tres elementos de control: un interruptor DIP, un botón circular y un LED. Todos los
ajustes necesarios para obtener un LTDR en pleno funcionamiento se pueden realizar
directamente en el dispositivo, o se pueden pedir los LTDR completamente
preconfigurados.
Los tres elementos de control están encerrados en el cartucho de plástico que se
encuentra dentro de la caja.

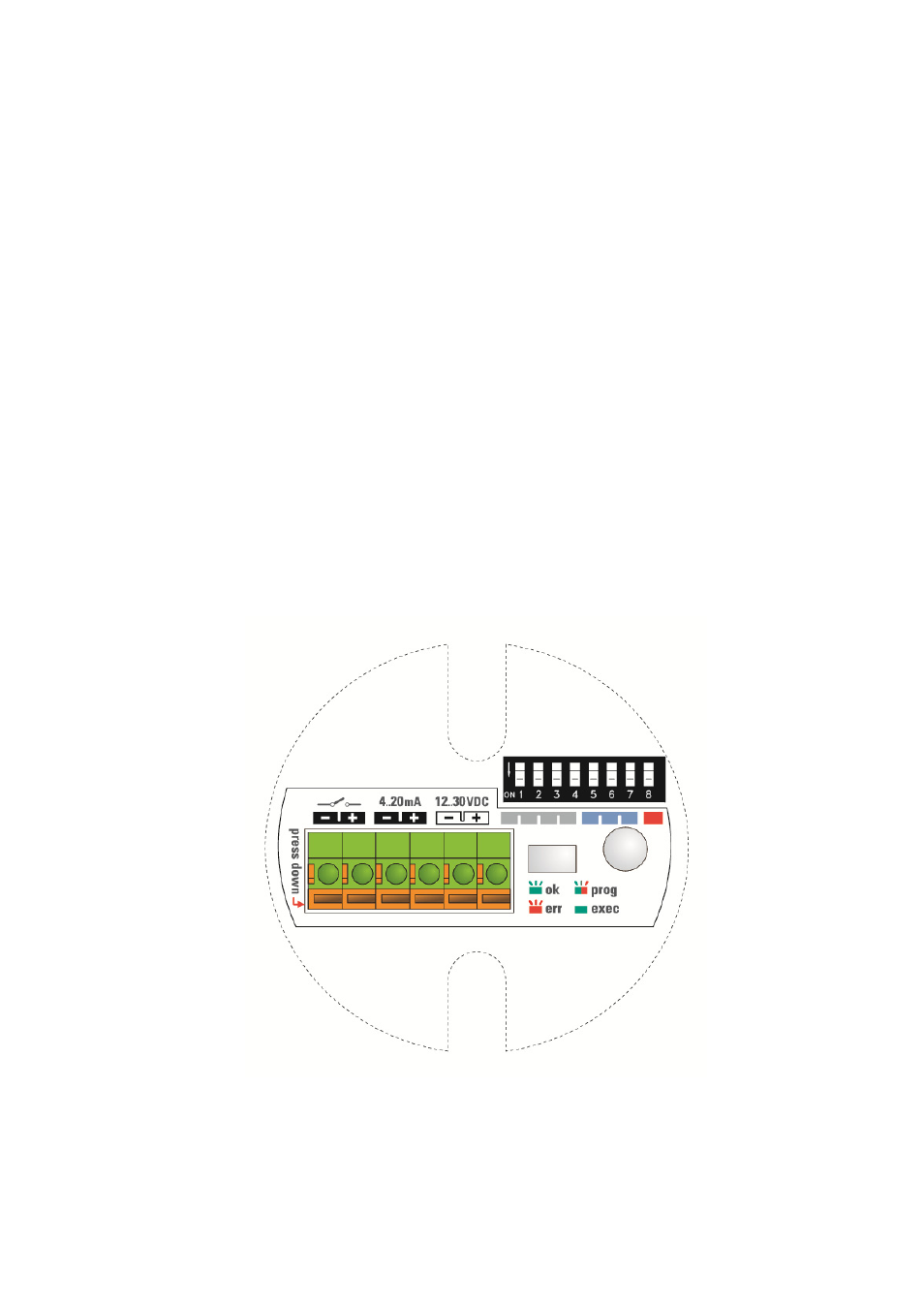

Figura 4. Elementos de control
