5
La sonda coaxial no tiene restricciones respecto a la posición de montaje, conexión al
depósito y proximidad a las paredes o a otros objetos dentro del depósito.
La sonda coaxial es la recomendada para instalar el LTDR en un depósito no metálico o
a cielo abierto. Si esto no fuera posible, puede utilizarse una sonda de varilla simple
siempre que el LTDR se monte en una brida metálica de tamaño como mínimo DN50 o
atornillado en una plancha de metal con un diámetro mínimo de 150 mm.
3 CONEXIÓN ELÉCTRICA
Compruebe que la fuente de alimentación (no suministrada) del sensor está apagada.
Establezca una conexión equipotencial entre el terminal de tierra externo del LTDR y el
terminal de tierra más cercano posible del depósito.
Abra la tapa de la caja desenroscando en sentido contrario a las agujas del reloj.
La caja se suministra con dos prenseastopas de medidas M16x1,5 válidos para
mangueras de Ø 3,5 a 10 mm.
Afloje el prensaestopas y tire de la manguera a través del prensaestopas hacia el
alojamiento de la electrónica. Tire de ella lo suficiente como para tener una longitud
conveniente para pelar y manipular el cable.
Instale la manguera realizando un bucle fuera del alojamiento de la electrónica, donde la
parte inferior del bucle debe quedar por debajo de la entrada de cables de la caja.
Abrir la manguera con cuidado y pelar los cables interiores como se indica en el dibujo de
la parte superior de la figura 3.
Los extremos pelados del cable se conectan al sensor electrónico a través de la regleta
de terminales sin tornillos. Esta regleta puede acomodar cables trenzados y sólidos de
0,5 ... 2 mm ². No se recomienda el uso de punteras con collar aislante en el extremo del
cable.
Basta con pulsar una palanca de color naranja hacia abajo con un destornillador de punta
plana, insertar un extremo del cable pelado en el orificio del terminal, y soltar la palanca
de color naranja, el cable queda conectado.

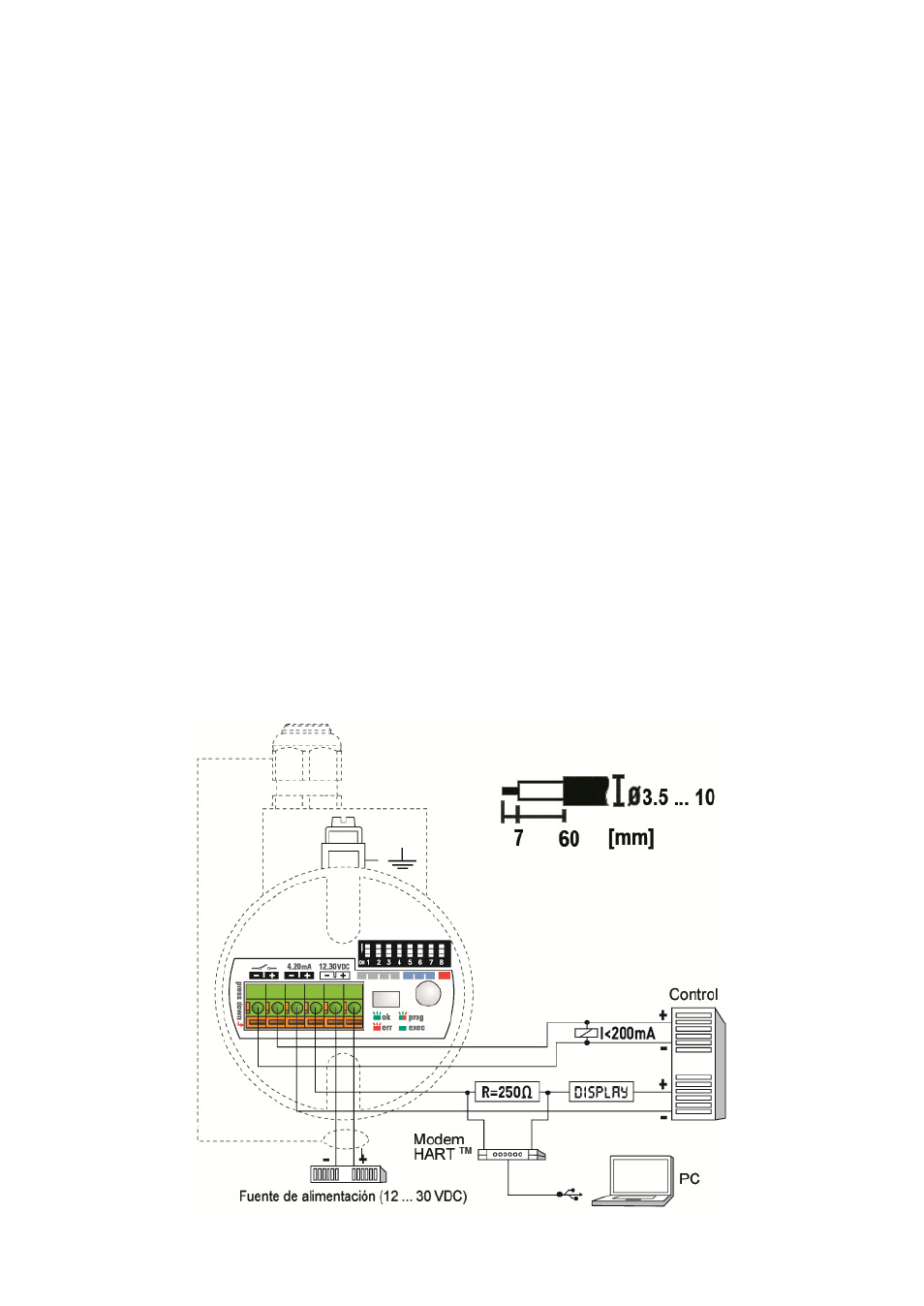

Figura 3. Conexión eléctrica
