15

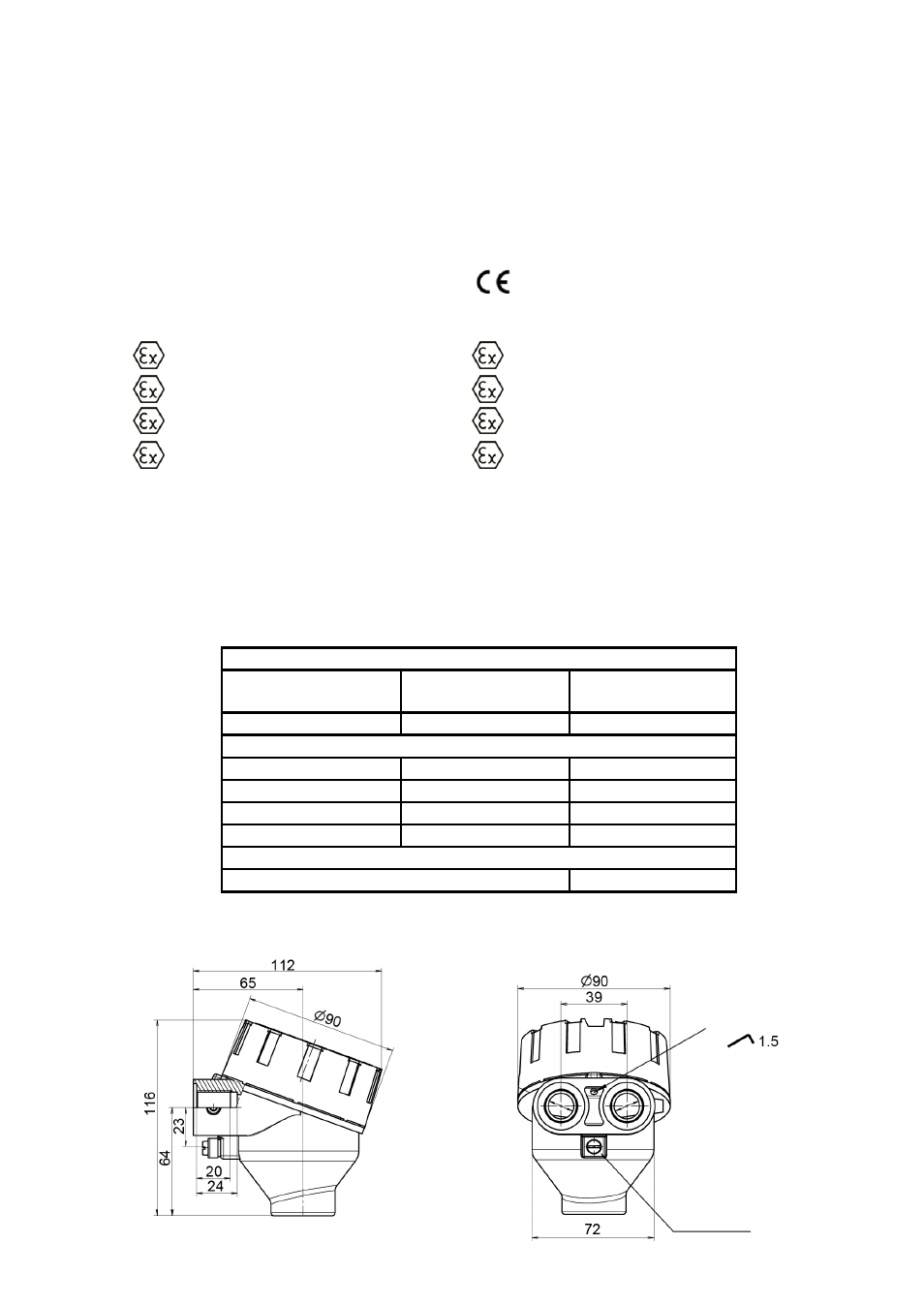

14 INSTRUCCIONES ADICIONALES PARA LA VERSIÓN ATEX
El LTDR puede utilizarse en aplicaciones con atmósferas potencialmente explosivas de
gases y polvo, donde las aplicaciones requieran instrumentos de categoría 1/2G, 1/2D o
2G, 2D.
Si el LTDR se instala en zona peligrosa, deben tenerse en cuenta las reglamentaciones
generales de instalación en áreas peligrosas IEC 60079-14, todas las reglamentaciones y
normas nacionales y regionales relevantes, así como estas instrucciones de seguridad.
La instalación de equipo eléctrico en zona peligrosa debe siempre ser realizada por
personal cualificado.
El certificado del equipo es el siguiente:
0158 SEV 09 ATEX 0171 X
y los distintos marcados:
II 1/2G Ex ia/d IIC T6 II 1/2G Ex ia/d IIC T6 Ga/Gb
II 1/2D Ex iaD/tD A20/21 IP68 T86°C II 1/2D Ex ia/t IIIC T86°C Da/Db
II 2G Ex ia d IIC T6 II 2G Ex ia d IIC T6 Gb
II 2D Ex iaD tD A21 IP68 T86°C II 2D Ex ia t IIIC T86°C Db
14.1 Datos eléctricos
Alimentación (terminales 1+2): U = 12…30 VDC U
m
= 250VAC
Salida analógica (terminales 3+4): I = 4…20mA U
m
= 250VAC
Salida de conmutación (terminales 5+6): U
s
= 0…U U
m
= 250VAC
14.2 Temperaturas
CATEGORÍA 1/2G
Clase de temperatura
Temperatura de
aplicación
Temperatura
ambiente
T1...T6 -20…+60°C -40…+70°C
CATEGORÍA 2G
T6 -40…+85°C -40…+70°C
T5 -40…+100°C -40…+70°C
T4 -40…+135°C -40…+70°C
T1…T3 -40…+150°C -40…+70°C
CATEGORÍA 1/2D Y 2D
Max. temperatura superficial: +86°C -40…+70°C
14.3 Dimensiones
Terminal de tierra
Tornillo de bloqueo
de la tapa
