TASCAM UH-7000
7
2 – Nombres y funciones de las partes

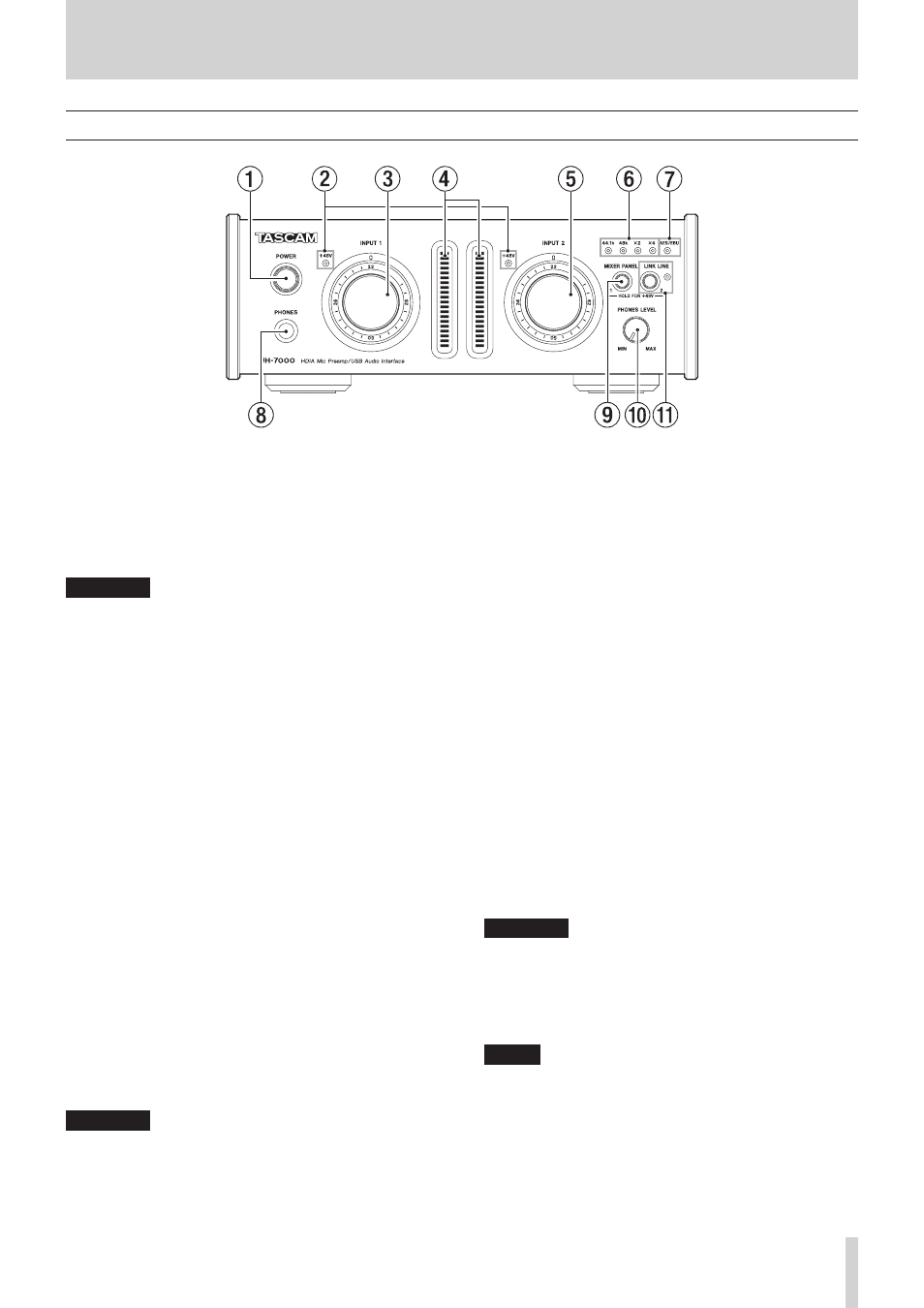

Panel frontal
1 Interruptor/indicador POWER
Púlselo para encender y apagar esta unidad.
El piloto se iluminará cuando esta unidad esté encendida.
2 Indicadores +48V (INPUT 1/2)
Estos pilotos se ilumina cuando esté pasando alimentación
fantasmas de +48V a las tomas ANALOG (BALANCED) MIC
IN 1/2.
CUIDADO
No conecte ni desconecte un micro a una toma cuando este
piloto +48V esté iluminado.
3 Mando INPUT 1
Úselo para ajustar el nivel de entada analógica de la toma
ANALOG (BALANCED) MIC IN 1 y ANALOG (BALANCED)
LINE IN 1.
4 Medidores de nivel (INPUT 1/2)
Le muestran el nivel de las señales de entrada analógicas.
Cada medidor de nivel dispone de un indicador de
sobrecarga en su extremo superior.
5 Mando INPUT 2
Úselo para ajustar el nivel de entada analógica de la toma
ANALOG (BALANCED) MIC IN 2 y ANALOG (BALANCED)
LINE IN 2.
6 Indicadores 44.1k, 48k, x2 y x4
Estos pilotos se iluminan de acuerdo a la frecuencia de
muestreo activa en ese momento.
7 Indicador AES/EBU
Este piloto se ilumina cuando esté usando la entrada de
señal digital recibida por la toma DIGITAL (AES/EBU) IN
como reloj máster.
8 Toma PHONES
Use esta clavija stereo standard (Φ6.3 mm) para conectar
unos auriculares standard. Use un adaptador si va a conectar
unos auriculares con un conector stereo mini (Φ3.5 mm).
La misma señal es emitida por la toma PHONES y por las
tomas ANALOG (BALANCED) OUTPUT L/R.
CUIDADO
Antes de conectar unos auriculares, utilice el mando
PHONES para ajustar al mínimo el volumen. El no hacer
esto puede dar lugar a la brusca aparición de un fuerte
ruido, que puede producir daños auditivos, por ejemplo.
9 Botón MIXER PANEL
Púlselo para acceder al panel Mixer, donde podrá realizar
distintos ajustes a través de la pantalla de un ordenador
conectado vía USB.
Cuando el panel Mixer esté abierto, pulse este botón para
cerrarlo.
Cuando esté ajustado Analog 1 a MIC en la página MIXER,
mantenga pulsado este botón hasta que se ilumine el piloto
INPUT 1 +48V para indicar que está pasando alimentación
fantasma a la toma ANALOG (BALANCED) MIC IN 1. (Vea
“Micrófonos” en pág. 14).
0 Mando PHONES LEVEL
Úselo para ajustar el nivel de salida de la toma PHONES.
Cuando el botón LINK LINE esté activo, use este mando para
ajustar el nivel de salida tanto de la toma PHONES como de
las tomas ANALOG (BALANCED) OUTPUT L/R.
q Botón/indicador LINK LINE
Pulse este botón para activar la función de enlace de
línea, de forma que pueda usar el mando PHONES LEVEL
para ajustar la señal de las tomas ANALOG (BALANCED)
OUTPUT L/R.
Cuando esta función esté activa, el piloto se iluminará.
Cuando haya ajustado Analog 2 a MIC en la página MIXER,
mantenga pulsado este botón hasta que se ilumine el piloto
INPUT 2 +48V para indicar que está pasando alimentación
fantasma a la toma ANALOG (BALANCED) MIC IN 2. (Vea
“Micrófonos” en pág. 14).
CUIDADO
• El desactivar este LINK LINE con el botón hará que el nivel
de señal de los conectores ANALOG (BALANCED) OUTPUT
L/R vuelva a máximo nivel de salida. Cuando desactive esta
función LINK LINE, verifique y ajuste primero los niveles
del audio que esté siendo reproducido y del sistema de
monitorización conectado.
NOTA
• El ajuste on/off de la función link line queda memorizado
incluso después de apagar la unidad.
• El estado del botón LINK LINE queda prefijado en ON
de fabrica, por lo que el nivel de los conectores ANALOG
(BALANCED) OUTPUT L/R viene determinado por la
posición del control PHONES LEVEL. Si no le interesa
que sea así, use el botón LINK LINE para desactivar esta
función.
