Introducción
Guía de Usuario de Kiaro! 33

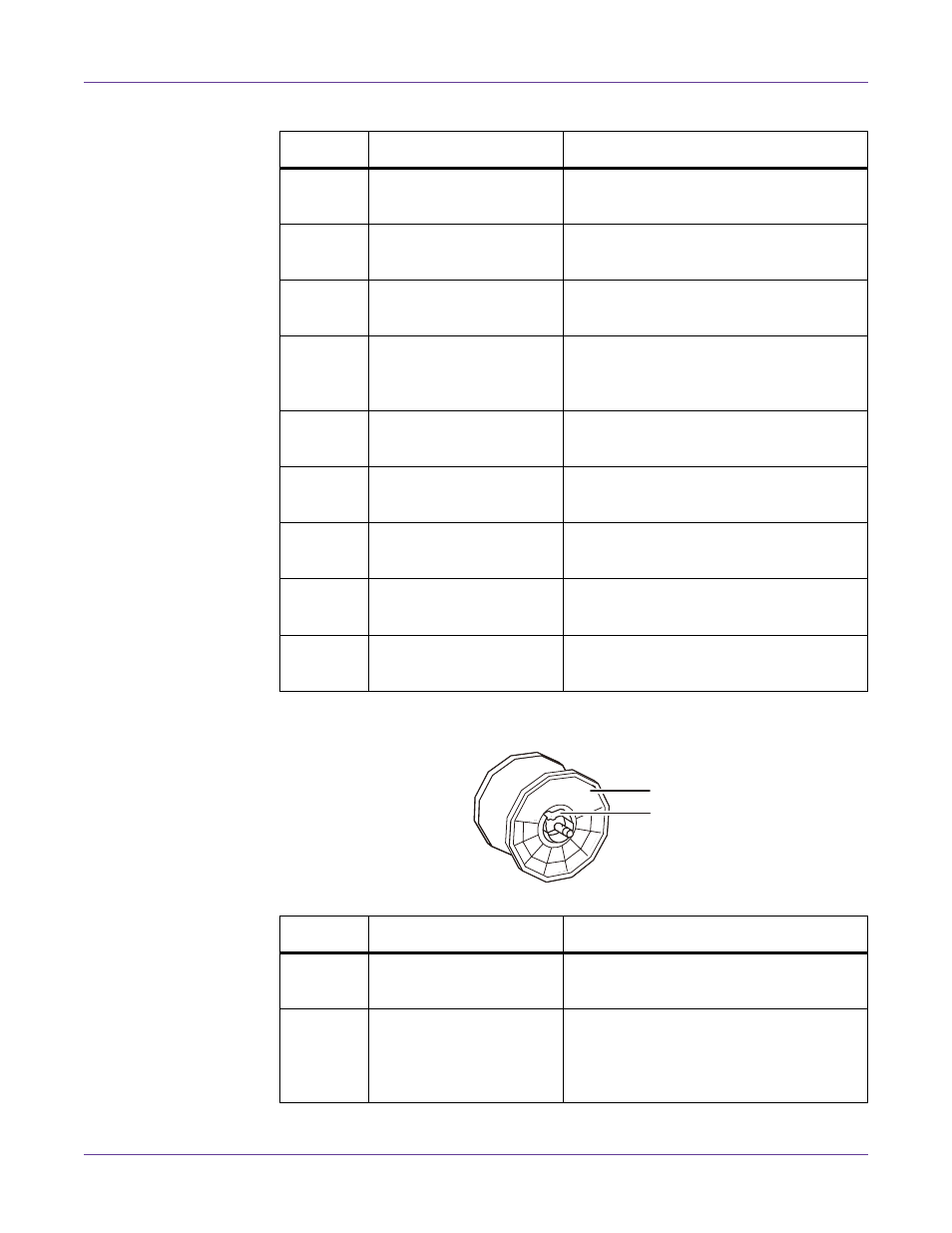

Portarrollos
Nº Pieza Descripción
1 Guía de transporte
(Izquierda) Esta es una guía fija para que los materi‐
ales para imprimir vayan derechos.
2 Manija de desenganche
de la tapa superior Mueva esta manija hacia arriba para sol‐
tar la unidad superior.
3 Manija de desenganche
del rodillo de arrastre Baje esta manija cuando se produzca un
atasco de materiales.
4 Guía de transporte (dere‐
cha) Esta guía se usa para que los materiales
vayan derechos y para detectar el ancho
de estos.
5 Guía de materiales para
imprimir Esta guía previene que los materiales flo‐
ten.
6 Abrazaderas del portar‐
rollos Coloque aquí el portarrollos.
7 Cartucho de manten‐
imiento La tinta que se usa para limpiar el cabezal
de la impresora se acumula aquí.
8 Portarrollos Este portarollos se usa para colocar el
material de rollo para imprimir.
9 Bastoncillo de limpieza Use este bastoncillo de limpieza para lim‐
piar el montaje de transporte.
Nº Pieza Descripción
1 Tope del soporte Este tope evita que se puedan quitar los
materiales.
2 Traba del tope del sopo‐
rte/Manija de desen‐
ganche Esta manija se usa para desenganchar el
tope del soporte. Empuje esta manija para
conectar o desconectar el tope del sopo‐
rte.
