MovinCool CM12 - Manual (Página 19)

19
INSTALACIÓN (cont.)

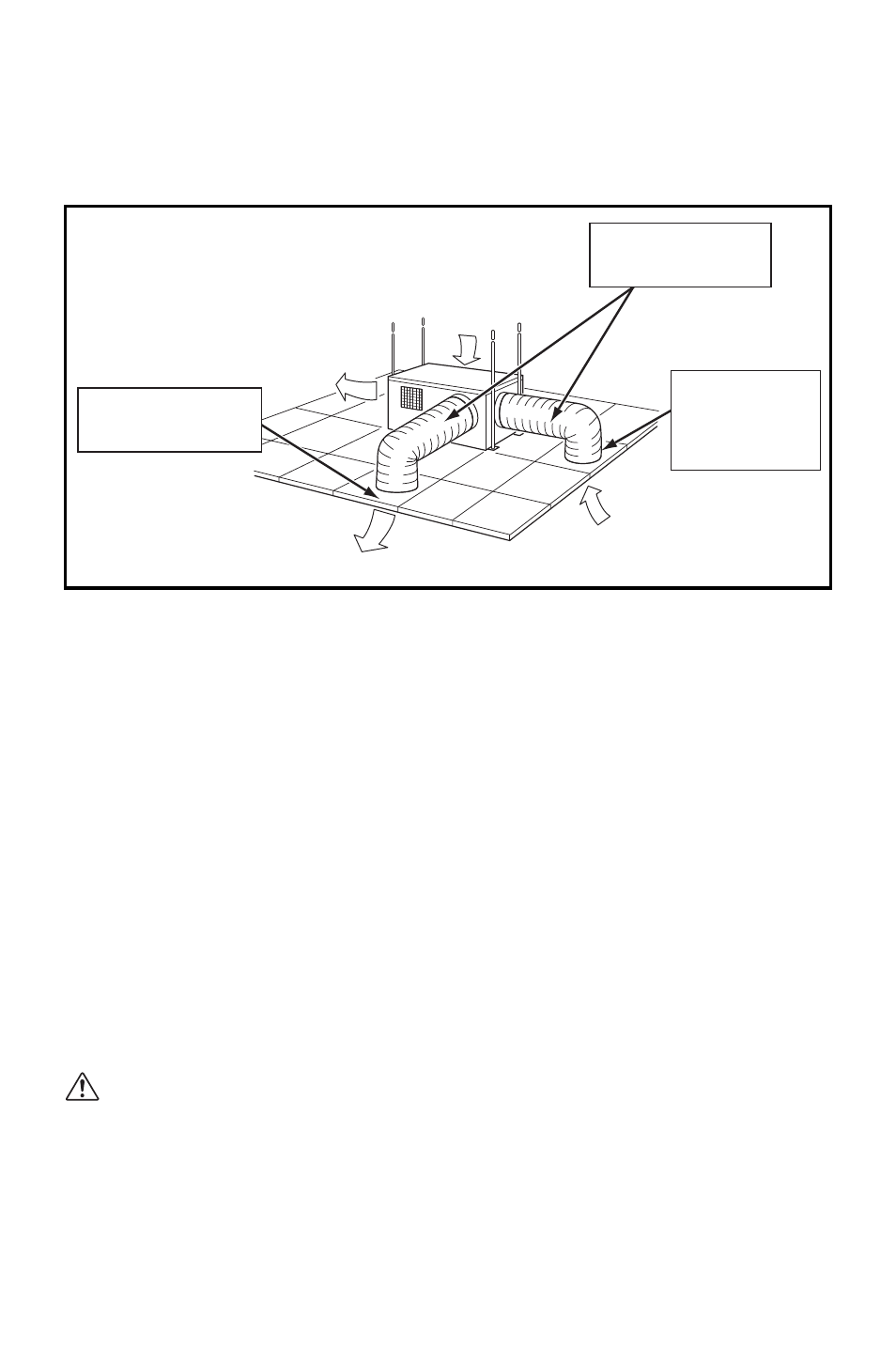

Canalización con Cielorraso Falso Típico
Utilice un ducto aislado de 10.0 pulgadas de diámetro con baja fricción y
resistencia al aire.
El ducto se debe curvar con un radio grande. Si el radio de curvatura es menor a
15.0 pulgadas (381 mm) utilice paletas o guías para reducir la resistencia al aire.
Confirme que los ductos estén asegurados con el objeto de absorber las
vibraciones de la unidad.
Evite doblar el ducto en forma repentina y haga que el recorrido de los ductos de
aire esté en línea recta para un mejor rendimiento.
• Las piezas metálicas suministradas requieren:
• Ductos aislados de 10.0 pulgadas de diámetro
• Rejilla del aire de retorno con filtro para la admisión de aire del evaporador
• Difusor para el aire frío
• Presión estática externa máxima, 0.40 IWG (100 Pa) para el ducto y las rejillas
del evaporador
PRECAUCIÓN: No opere CM12 sin el fitro instalado en la rejilla del
aire de retorno.
Difusor de barra en
T de 2 pies x 2 pies
con 10.0 pulg. en aro
ADMISIÓN DEL
CONDENSADOR
ESCAPE DEL
CONDENSADOR
REJILLA DE RETORNO CON FILTRO REQUERIDO
ALIMENTACIÓN
DE AIRE FRÍO
(EVAPORADOR)
ADMISIÓN DE AIRE
EN EL AMBIENTE
Ducto flexible
aislado de 10.0 pulg.
(6~10 pies cada uno)
Rejilla de retorno
de barra en T de
2 pies x 2 pies
con 10.0 pulg.
en aro y filtro
Difusor de barra en
T de 2 pies x 2 pies
con 10.0 pulg. en aro
ADMISIÓN DEL
CONDENSADOR
ESCAPE DEL
CONDENSADOR
REJILLA DE RETORNO CON FILTRO REQUERIDO
ALIMENTACIÓN
DE AIRE FRÍO
(EVAPORADOR)
ADMISIÓN DE AIRE
EN EL AMBIENTE
Ducto flexible
aislado de 10.0 pulg.
(6~10 pies cada uno)
Rejilla de retorno
de barra en T de
2 pies x 2 pies
con 10.0 pulg.
en aro y filtro
