INSTALACIÓN (cont.)

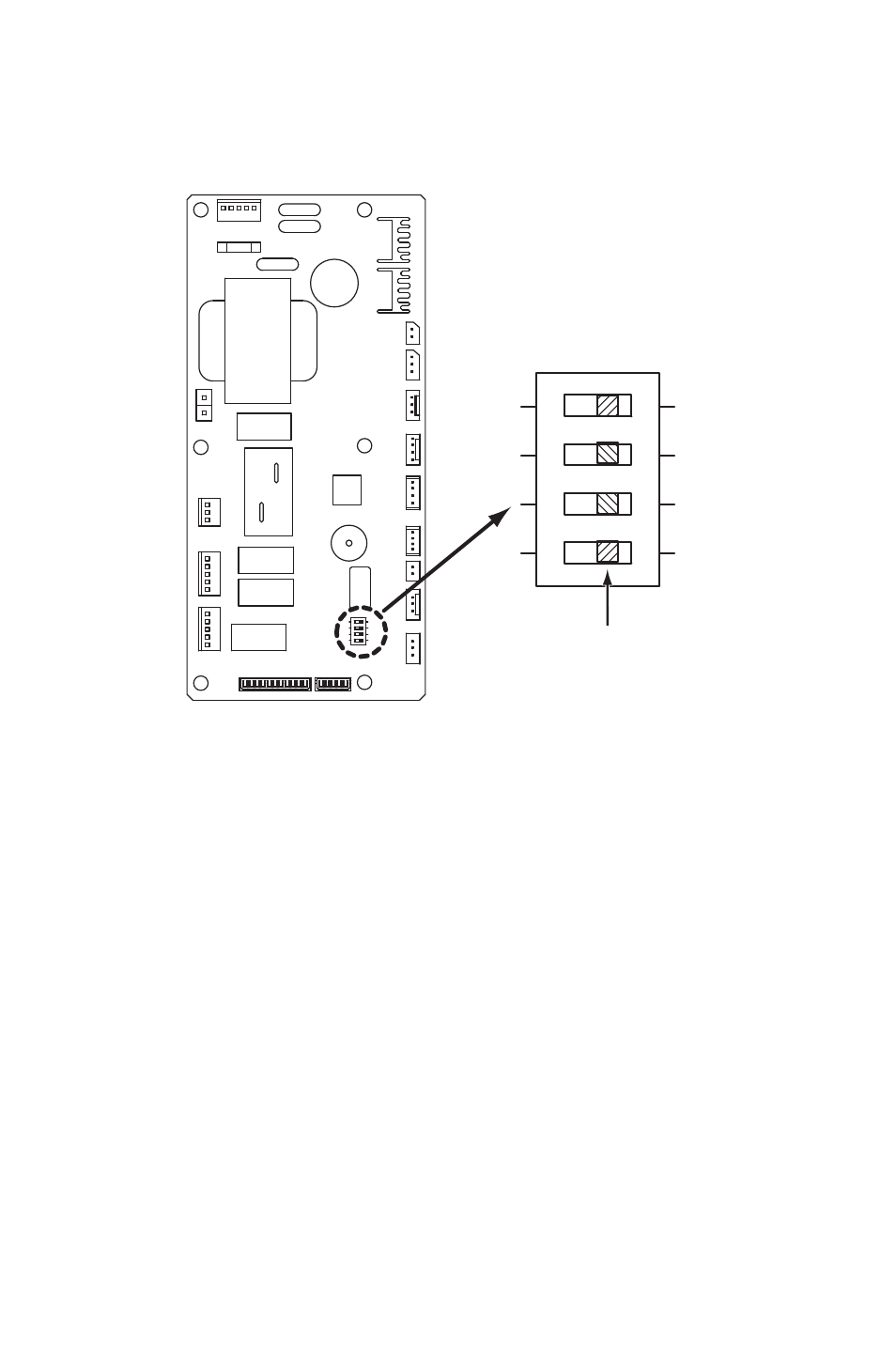

Configuración y Ajuste del Interruptor DIP
El controlador de CM12 está equipado con un interruptor DIP de 4 posiciones, que
está predeterminado en la posición OFF. El interruptor DIP se puede ajustar para
configurar las funciones que se indican a continuación:
a. Cuando la posición del interruptor N.º 1 es ON, se encenderán el
evaporador y el motor del ventilador del condensador. Esta función se
utiliza para fines de prueba y verificación.
b. Cuando la posición del interruptor N.º 2 está en ON, se conectarán el
compresor, el evaporador y el motor del ventilador del condensador. Esta
función se utiliza para fines de prueba y verificación.
c. Cuando la posición del interruptor N.º 3 está en ON, la función del
temporizador de retardo del compresor está desactivada.
d. Cuando la posición del interruptor N.º 4 está en ON, la función de sonido
del timbre está desactivada.
12
3
4
NO
250V 5A
OUTPUT
: 12.6V
-0.37A
GA09301-G ST
INPUT
: 230V 1
15V 0
CN01
CN15
CN16
CN14
CN02
CN03
CN04
CN17
CN25
CN23
CN22
CN21
4
3
52CH
RT
S
CTS
ODS
SW2
INTERRUPTOR DIP DE
4 POSICIONES
POSICIÓN “Off”
