INSTALACIÓN (cont.)
Conexión de la energía
Conexión del suministro de energía a la unidad
A continuación se presentan los tamaños
de los cables y los valores nominales
eléctricos recomendados:
• Tipo de cable: SJT (3 alambres) o
equivalente
• Calibre del cable: 14 AWG
• Tensión nominal: 300 V mínimo
• Resistencia al calor: 140 °F (60
°C)
1. Retire el panel de servicio del lado
derecho de la unidad CM12.
2. Pase los alambres del cable de energía a través de la abertura del conector
izquierdo del pasacable ubicado debajo del panel de servicio. Ajuste el
conector del pasacable a aproximadamente un torque de 0.15 pies•lbf (0.2
N•m).
3. Conecte el cable neutro (etiqueta de color blanco “R”) en la conexión de
tornillo central del bloque de terminales. Ajuste la tuerca a aproximadamente
un torque de 0.96 pies•lbf (1.3 N•m).
4. Conecte el cable de línea (etiqueta de color negro “T”) a la conexión de tornillo
izquierda del bloque de terminales. Ajuste la tuerca a aproximadamente un
torque de 0.96 pies•lbf (1.3 N•m).
5. Conecte el cable a tierra (etiqueta de color verde “G”) al tornillo de latón
ubicado debajo del bloque de terminales. Ajuste la tuerca a
aproximadamente un torque de 0.96 pies•lbf (1.3 N•m).
ADVERTENCIA: Todo trabajo de electricidad, si fuera necesario,
sólo debe ser realizado por personal calificado. Las reparaciones
de componentes eléctricos por parte de técnicos no certificados
pueden provocar lesiones personales y/o daños a la unidad.

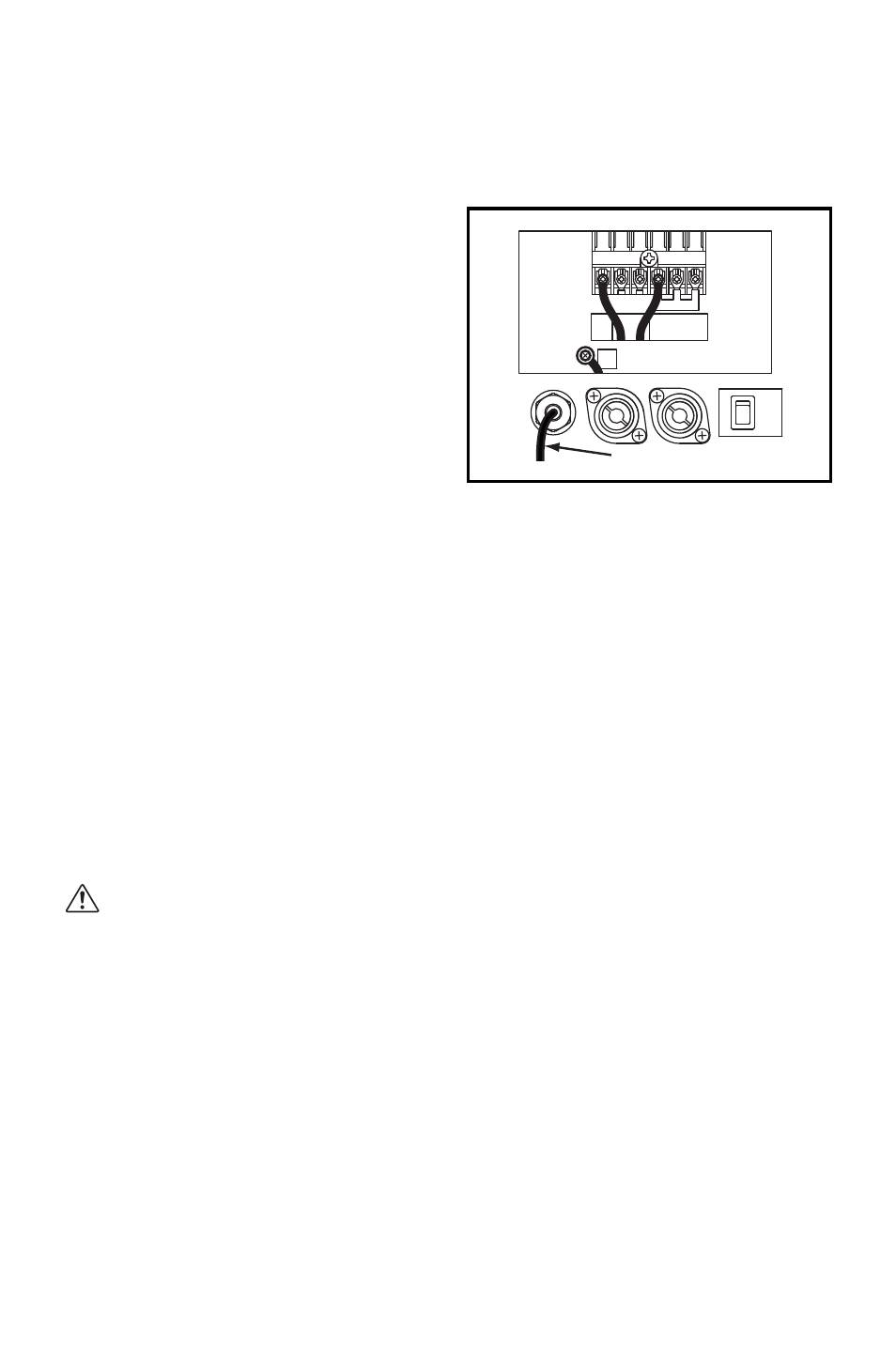

T R
G
CABLE DE ENERGÍA
