INSTALACIÓN (cont.)
Conexión de manguera de
drenaje
La CM12 está equipada con una bomba
de extracción de condensación interna.
La elevación máxima es de 4 pies (1.2
m).
1. Utilice la conexión hembra de 1/2
pulgada (13 mm) suministrada en la
unidad para el drenaje del
condensado del serpentín del
evaporador. La línea de drenaje se
debe ubicar en forma tal que no esté
expuesta a temperaturas de congelación. El drenaje debe tener la medida
total de la conexión de drenaje. (Conecte la manguera de drenaje al drenaje
de condensación o al armario del conserje).
2. Para el drenaje se requiere una tubería de PVC con un DI de 1/2 pulgada (13
mm) y DE de 5/8 pulgada (16 mm). Aísle la manguera de drenaje; durante
condiciones húmedas se puede producir condensación. (Material
suministrado en el sitio)
Nota: No utilice más de 4 pies (1.2 m) de manguera de drenaje en forma vertical.
Ésta es la elevación máxima de la bomba de condensación.

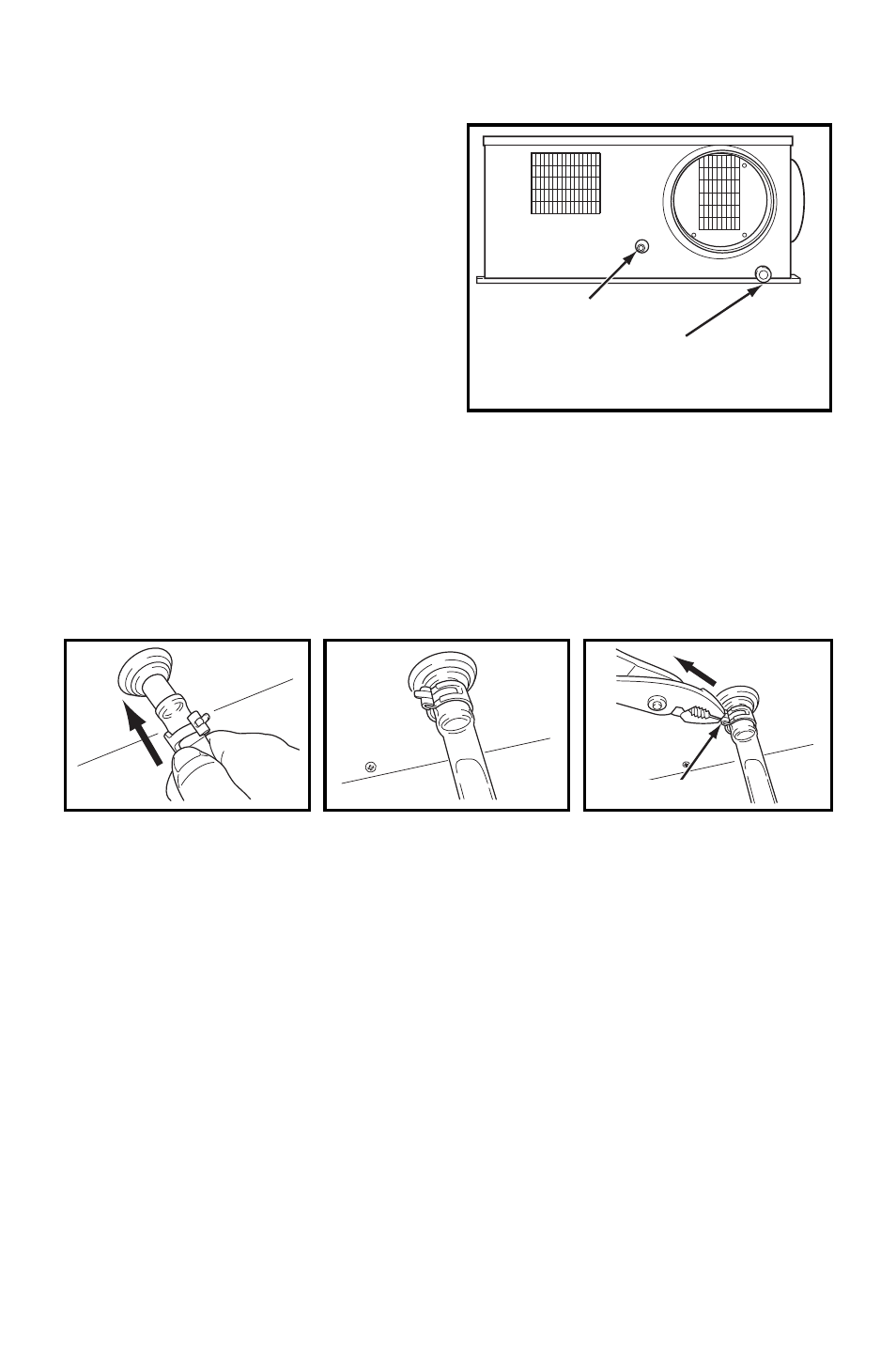

1. Conecte la manguera de
drenaje de 1/2 pulgada
(13 mm) con el sujetador
adaptable en el tubo de
drenaje. Confirme que la
manguera esté
totalmente introducida y a
nivel del pasacable.
2. Posicione el sujetador en
la parte superior del tubo
de drenaje cerca de la
unidad según se muestra.
3. Retire el tapón rojo y
asegure la manguera.
Confirme que no haya
ángulos ni dobleces.
Cuando utilice el drenaje
por gravedad, confirme
que la manguera esté
conectada en declive.
TUBO DE DRENAJE
DRENAJE DE LA BANDEJA
DE CONDENSADO PARA
MANTENIMIENTO
TAPÓN ROJO
