CONFIGURACIÓN DE LA ANTORCHA
powermax
65/85 Manual del operador
3-21
3
4
12
13
14
5
6

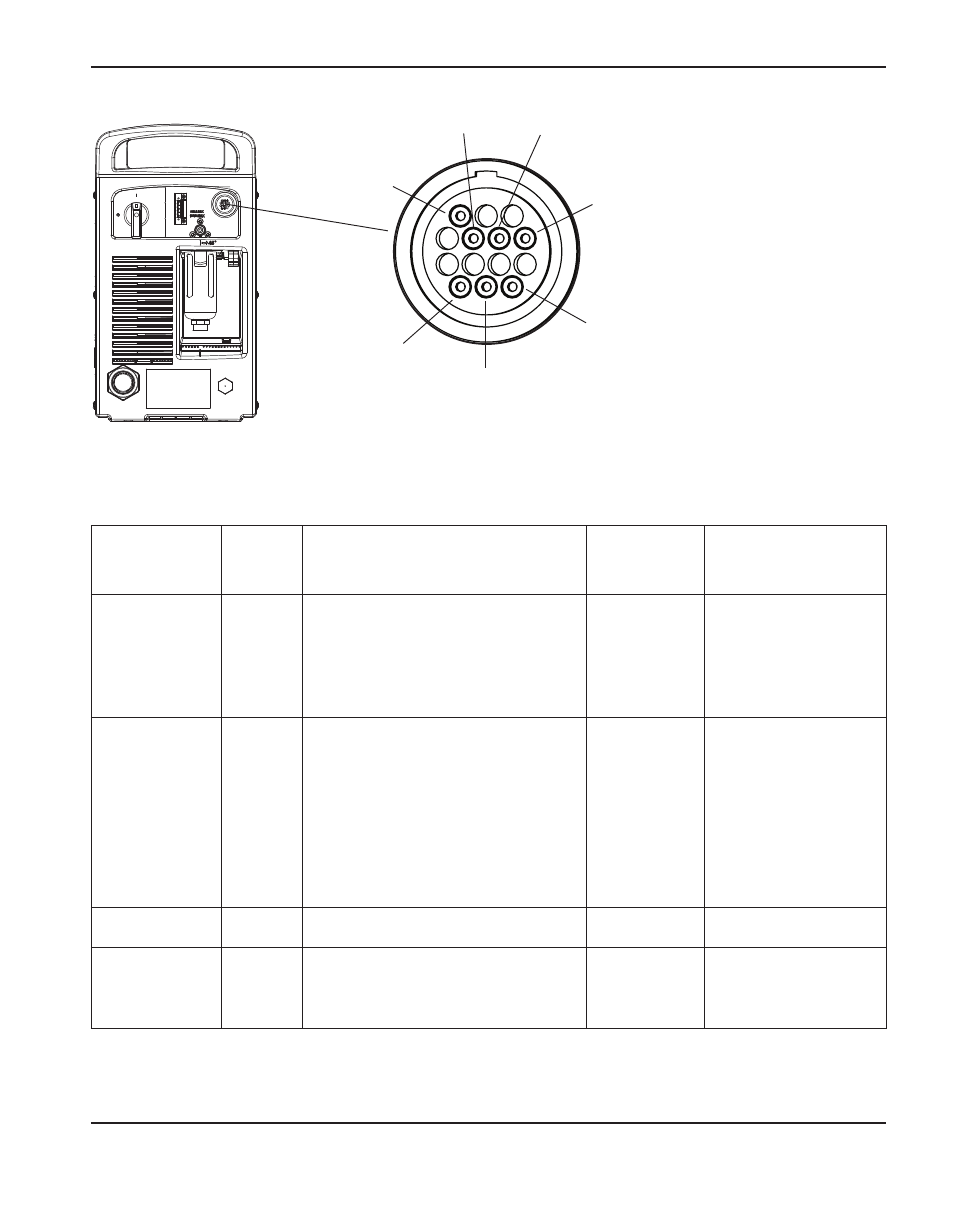

Consulte la siguiente tabla al conectar los sistemas Powermax65 o Powermax85 a un control de
altura de antorcha o CNC con un cable de interfaz de máquina.
Señal Tipo Notas Zócalos
conectores
Alambres
exteriores del
cable
Arranque
(arranque
del plasma)
Entrada Normalmente abierto.
Voltaje en circuito abierto:
18 VCD en los terminales de
ARRANQUE. Requiere cierre
de contacto seco para activarse.
3, 4 Verde, negro
Transferencia
(iniciar avance
de máquina)
Salida Normalmente abierto. Cierre
de contacto seco durante
la transferencia del arco.
120 VCA/1 A como máximo
en el relevador de interfaz
de máquina o en el dispositivo
de conmutación (suministrado
por el cliente).
12, 14 Rojo, negro
Tierra Tierra 13
Divisor
de tensión
Salida Señal de arco dividida de 20:1,
21.1:1, 30:1, 40:1, 50:1
(da un máximo de 18 V).
5 (-), 6 (+) Negro (-), blanco (+)
