Operación
4-10 powermax
65/85 Manual del operador

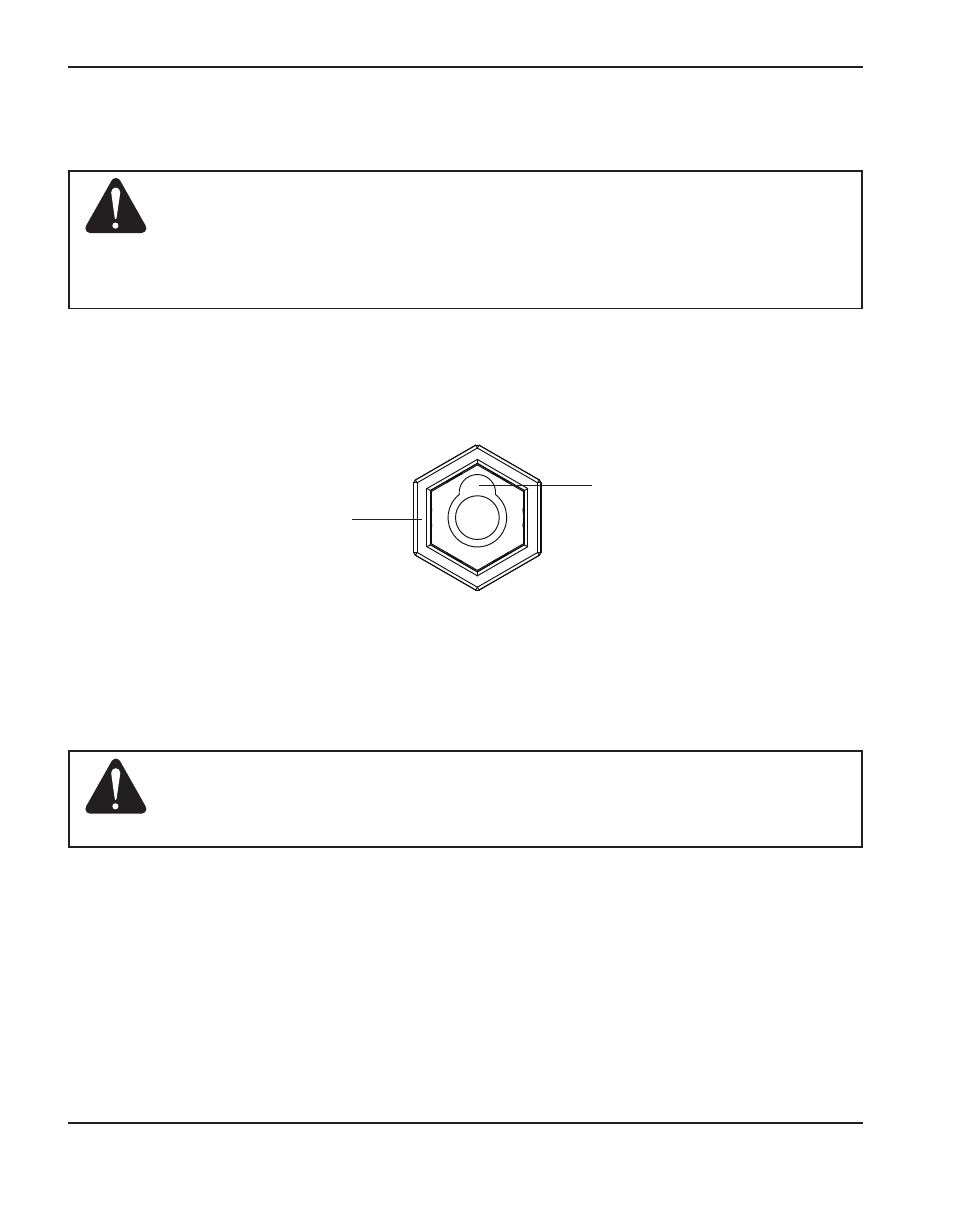

Receptáculo del cable de
masa en la fuente de energía
Abertura con chaveta en la
parte superior del receptáculo
1. Inserte el cable de masa en el receptáculo situado en el frente de la fuente de energía.
Nota: El receptáculo es con chaveta. Alinee la chaveta del conector del cable de masa
con la abertura en la parte superior del receptáculo de la fuente de energía.
Precaución: Asegúrese de utilizar el cable de masa correcto para su
fuente de energía. Con la Powermax65 utilice un cable de
masa de 65 A. Con la Powermax85 utilice un cable de masa
de 85 A. El amperaje está marcado junto al manguito de
goma del conector del cable de masa.
2. Empuje hasta el tope el conector del cable de masa en el receptáculo de la fuente de energía,
y gírelo aproximadamente 1/4 de vuelta en sentido horario hasta que asiente completamente
en el tope, con vista a lograr una conexión eléctrica óptima.
fijar el cable de masa a la fuente de energía
Precaución: Para evitar el sobrecalentamiento, asegúrese de que
el cable de masa esté completamente asentado en
el receptáculo.
