CONFIGURACIÓN DE LA ANTORCHA
powermax
65/85 Manual del operador
3-19
Conexión de un cable opcional de interfaz de máquina
Los sistemas Powermax65 y Powermax85 están equipados con un divisor de tensión opcional de
cinco posiciones, instalado en fábrica, diseñado para conectarse con seguridad, sin herramientas.
El divisor de tensión incorporado permite una reducción gradual del voltaje del arco en 20:1,
21.1:1, 30:1, 40:1 y 50:1 (salida máxima de 18 V). Un receptáculo opcional en la parte posterior
de la fuente de energía da acceso a la reducción gradual del voltaje del arco y a las señales
de transferencia del arco y arranque del plasma.
Nota: La fábrica preestablece el divisor de tensión en 50:1. Para cambiarlo a un valor
diferente, consulte 3-22 Ajustar el divisor de tensión de cinco posiciones.
Precaución: El divisor de tensión interno instalado en fábrica da un máximo
de 18 V en condiciones de circuito abierto. Se trata de una
salida funcional de muy baja tensión (MBT), protegida contra
impedancia, destinada a evitar electrocuciones, cortocircuitos
e incendios en el receptáculo de la interfaz de máquina, en
condiciones normales y de falla única, con el cableado de la
interfaz. El divisor de tensión no tolera fallas y las salidas MBT
no cumplen los requisitos de muy baja tensión de seguridad
(MBTS) para conexiones directas a productos de computación.
Hypertherm ofrece varias opciones de cables de interfaz de máquina para los sistemas
Powermax65 y Powermax85:
• Para utilizar el divisor de tensión incorporado que permite una reducción gradual del
voltaje del arco, además de las señales de transferencia del arco y arranque del plasma:
- Utilice el número de pieza 228350 (7,6 m) ó 228351 (15 m) para cables con terminal
conector de horquilla.
- Utilice el número de pieza 123896 (15 m) para un cable con terminal conector D-sub.
(Compatible con los productos Edge Ti y Sensor PHC de Hypertherm).

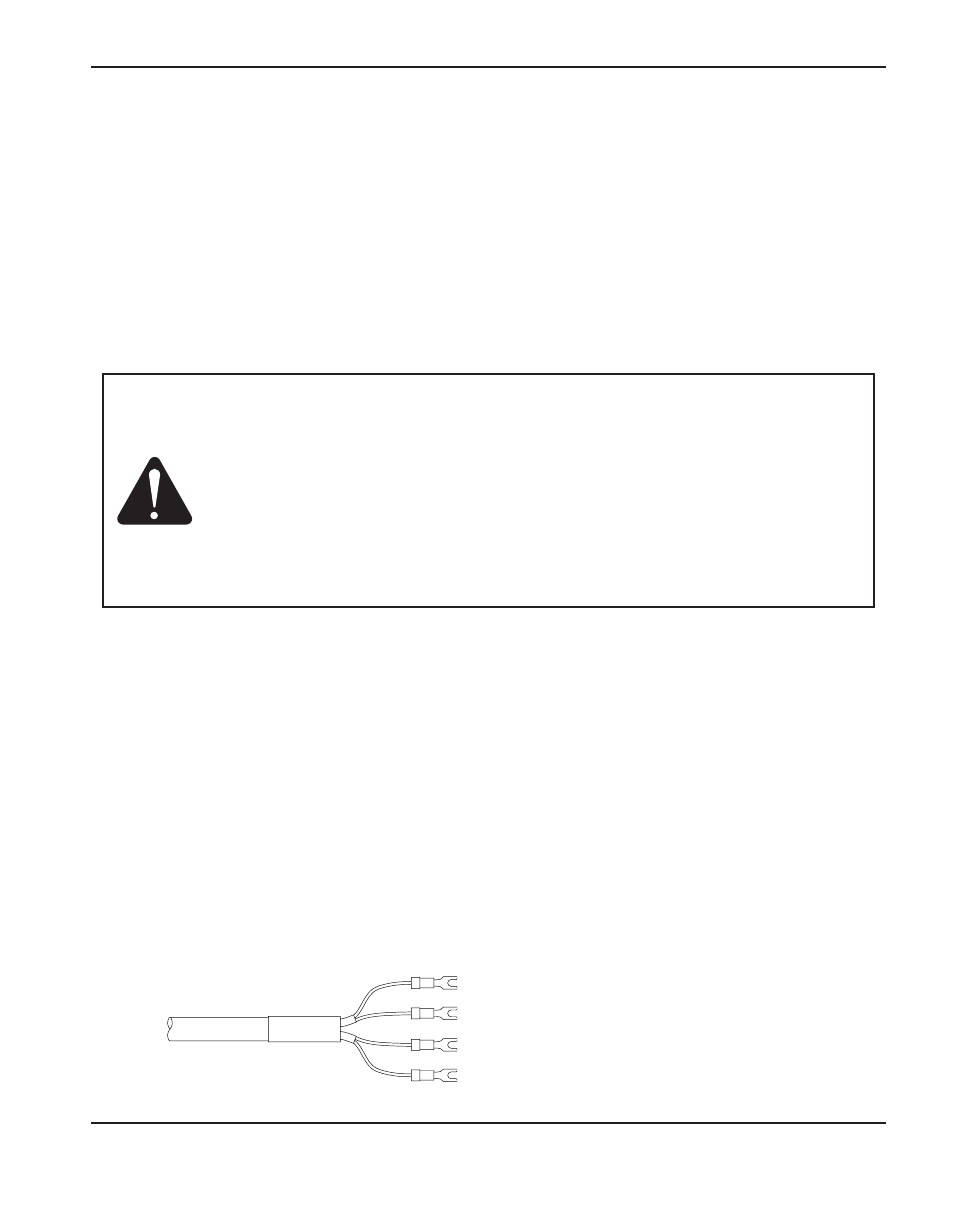

• Para usar solamente las señales de transferencia del arco y arranque del plasma, utilice
el número de pieza 023206 (7,6 m) o el número de pieza 023279 (15 m). Como se
muestra a continuación, estos cables tienen conectores de horquilla:
