INSTALACIÓN
RT80 / RT80M Manual del operador 3-3
1

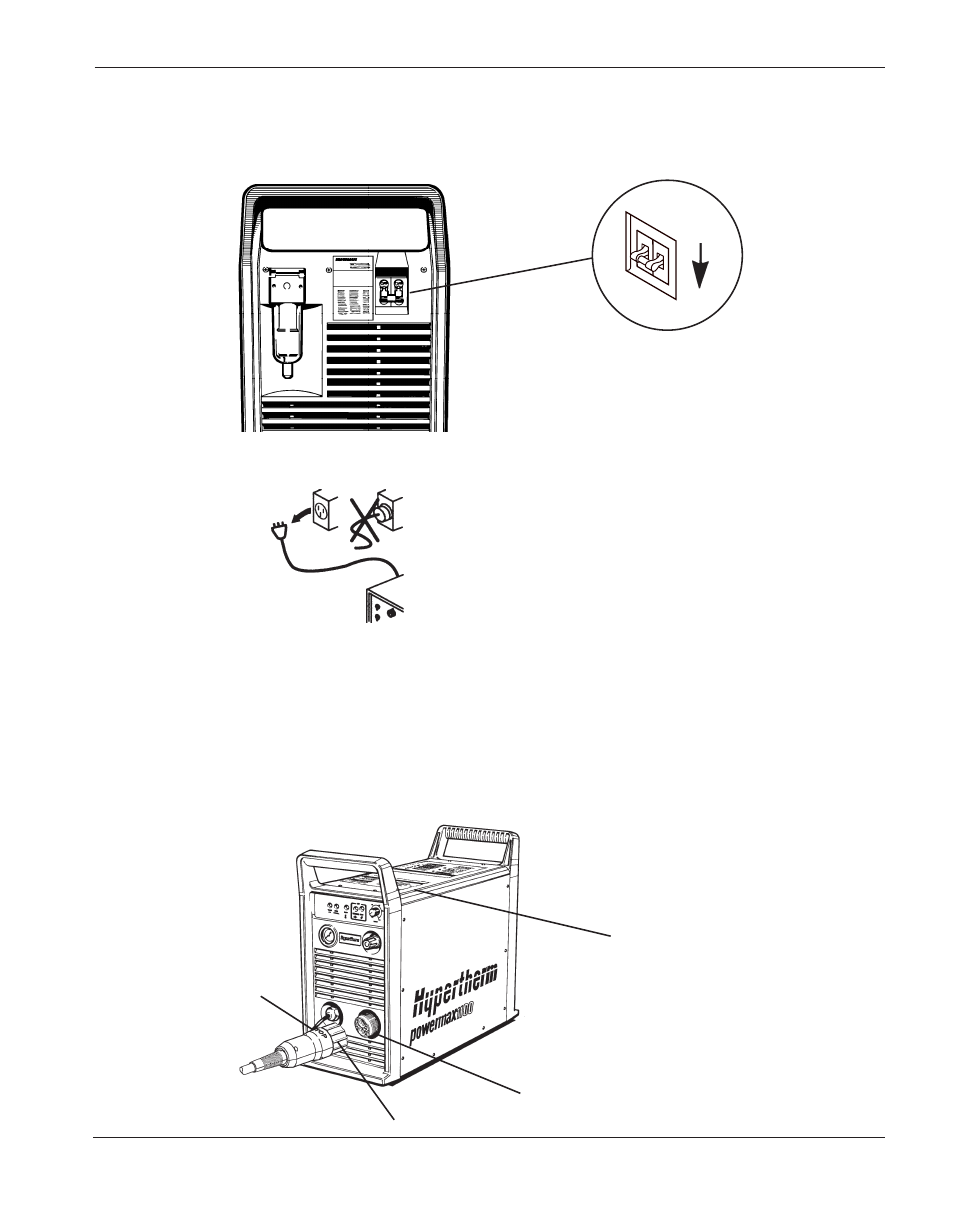

Instalación de la antorcha
ቢ
APAGUE la potencia de entrada.
ባ
Separe el cordón de alimentación del receptáculo.
ቤ
1. Alinee el enchufe de llave del conector en la manguera de la antorcha con la ranura prevista para dicho
enchufe en el receptáculo del conector situado en la fuente de energía y empuje hasta que las patillas
(pines) queden fijadas. La parte superior del conectador de la antorcha está marcado “TOP” (parte de
arriba).
2. Antes de apretar, gire el anillo de fijación del conector 1/4 de vuelta, hacia la izquierda, al objeto de que
las roscas del anillo de fijación y las roscas del receptáculo del conector están alineadas.
3. Gire el anillo de fijación hacia la derecha para apretarlo.
4. Limpie la parte de arriba de la fuente de energía y aplique la nueva etiqueta de operación sobre la
etiqueta existente.
Receptáculo
Anillo para asegurar
Parte de
arriba
Etiqueta de operación
(número de pieza 110439)
