INSTALACIÓN

1

3-14

powermax

1250

Manual del operador

Cambiando XFER (arranque el movimiento de la máquina)
desde cierre de contacto seco a la señal de voltaje

24 VCC (referencia de tierra para el chasís) a un máximo de 100ma está disponible en J19 en el
PCB de potencia para impulsar un aparato Aislado/Flotante tal como una bobina relevadora de
24 VDC (de 240 ohmios o mayor) o un módulo de aislamiento de entrada industrial (que tenga
acoplador óptico integral). Se muestra abajo conexiones típicas para un arreglo de impulsar de
lado alto.

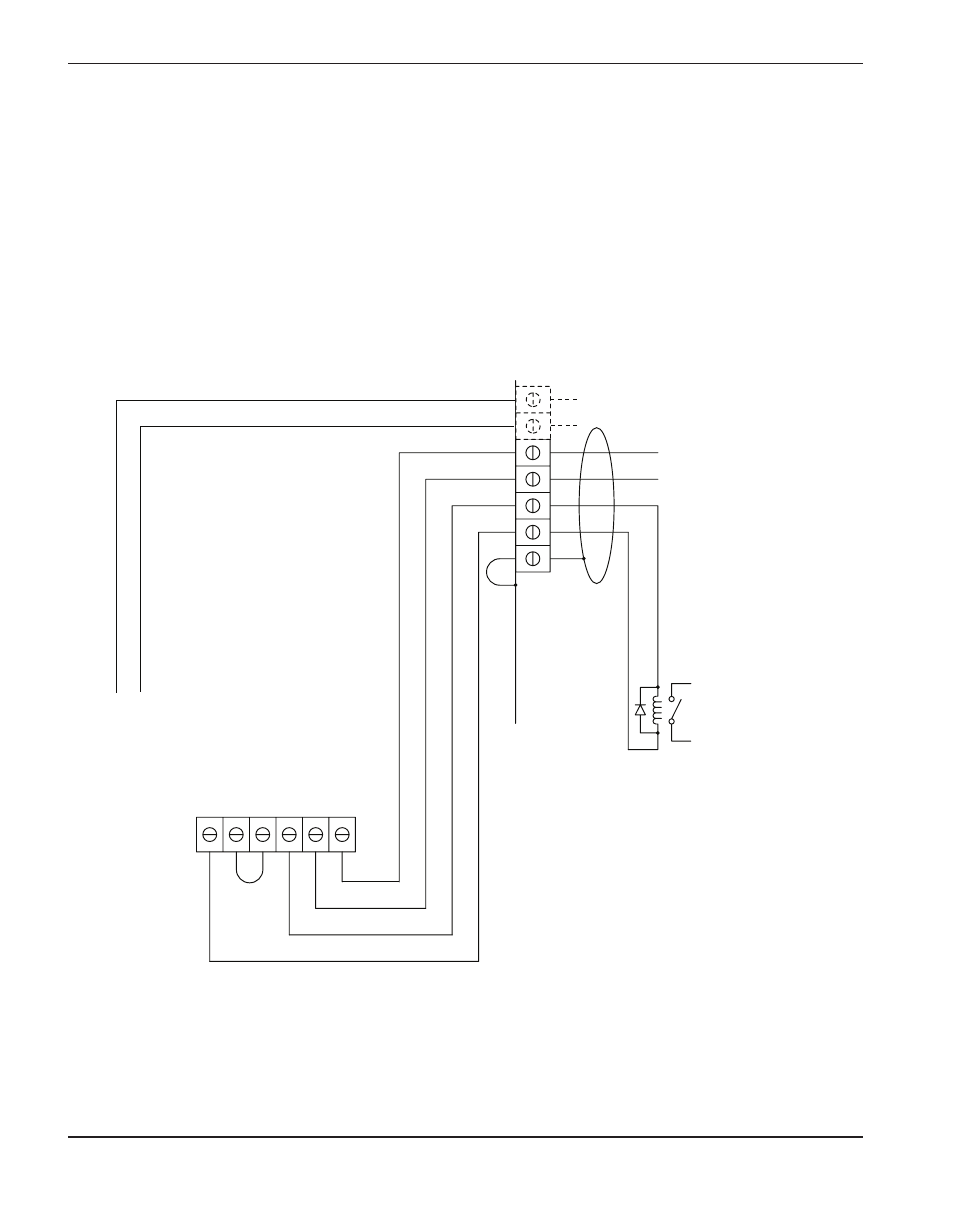

Impulsando una bobina relevadora

Notas:

• Bobina relevadora de 24 VDC

de >240 ohmios, suministrada
por el cliente

• Debe usarse un diodo de

supresión (1A, 100V), del tipo
IN4002 hasta el IN4004, de un
lado a otro de la bobina.

• Las patillas 5 y 6 se usan sólo

en sistemas que incluye el
cable de interface, con divisor
de voltaje del PowermaxEdge.

Mueva el alambre negro y añada el
puente como se muestra.

MARCHA

SEÑAL

PROTECTOR

AI

S

LAD

O

R

24 V

C

C

NE

GR

O

AMAR

ILL

O

RO

JO

B

LAN

C

O

NE

GR

O

J19

XFER

START
