INSTALACIÓN
1
powermax
1250 Manual del operador 3-11
Conexión “ON/OFF” (encender/apagar) del control colgante
Entradas para el arranque de arco, con la antorcha mecanizada T80M, son disponibles por medio
de la conexión de interface de la máquina, en la parte de atrás de la fuente de energía. Enchufe el
control colgante remoto Hypertherm (véase la Lista de Piezas para los números de pieza) dentro
del conector, en el panel de atrás.
Señal ARRANQUE (arranque
del plasma) XFER (inicia el movimiento de
la máquina) PowermaxEdge (Cable
de interface con divisor
de voltaje)
Tipo: Entrada Salida Salida
Notas: Normalmente abierto.
Voltaje en circuito abierto
de 18 VCD en los
terminales de
ARRANQUE. Requiere
cerramiento de contacto
seco para activarse. Normalmente abierto. Seque el
cerramiento de contacto
cuando transfiera el arco.
Hayun máximo de 120 VAC en
el relevador del interfase de la
máquina o el dispositivo de
interrupción. (suministrado por
el cliente) Señal de arco dividida
de 50:1
Enchufes en el
panel osterior 3, 4 12, 14 5, 6
Cables internos Verde, Negro Rojo, Negro Negro, Rojo

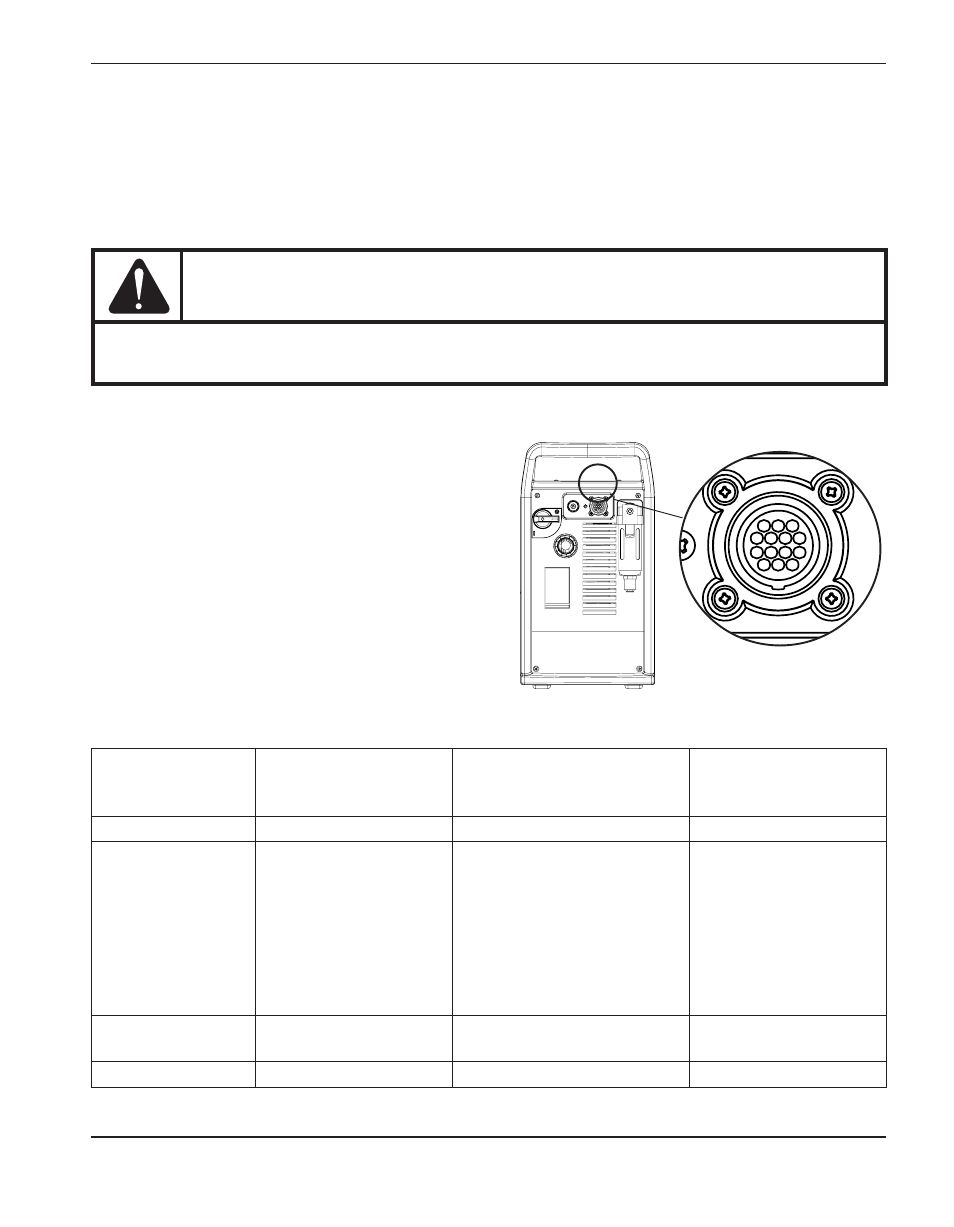

Conexión de la interface de máquina
Las señales para transferencia de arco y el arranque
están disponibles por medio de la conexión de
interface de la máquina y la parte de atrás de la fuente
de energía. Enchufe el cable de interface de la
máquina (número de pieza 023206) dentro del
conectador del panel de atrás.
Los suministros Powermax1250 que se venden como
parte del conjunto PowemaxEdge® incluyen un cable
para interface de máquina con un divisor de voltaje
Refiérase a la siguiente tabla cuando conecte el cable
de interface de la máquina a la máquina de cortar.
ADVERTENCIA
El control remoto colgante de ENCENDER/APAGAR (ON/OFF)
no funciona cuando está instalada la antorcha manual.
