INSTALACIÓN

1

powermax

1250

Manual del operador

3-13

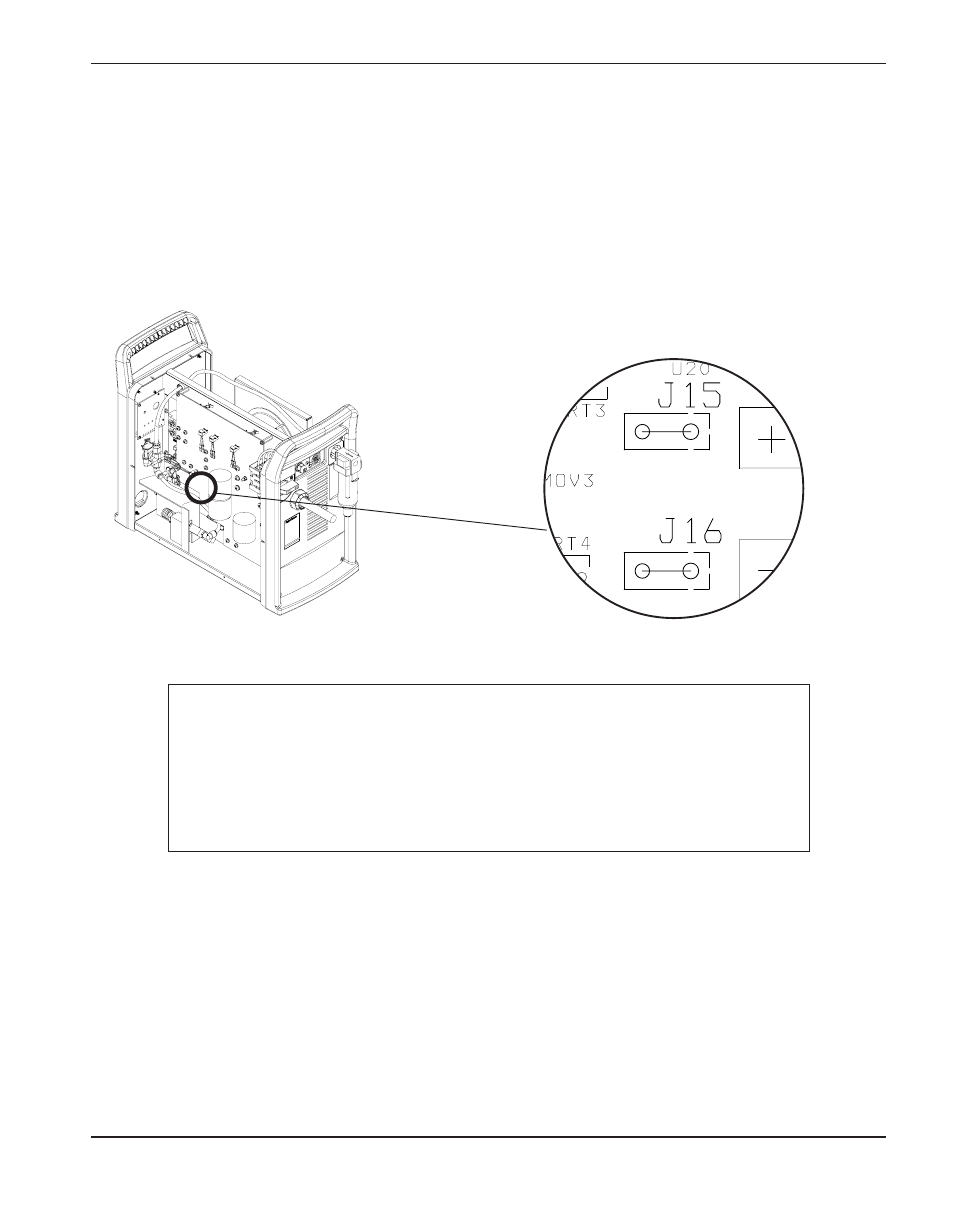

4. Encuentre la tablilla de potencia. Vea figura abajo. Use el extremo del terminal “faston” de 1/4"

para conectar a J15 & J16.

Nota: 120 VAC o 24 VAC debe conseguirse de una fuente externa.

Señal:

Voltaje del arco (control de la altura de la antorcha)

Tipo:

Salida

Notas:

Voltaje del arco completo. Sin divisor de tensión.
300 VCD máximo. (Señal no disponible en el conector del
panel posterior.)

J15

+VCD

J16

-VCD

5. Apriete aliviador de tirones al cable.

6. Reemplace la tapa.
