INSTALACIÓN
1
3-10
powermax
1250 Manual del operador

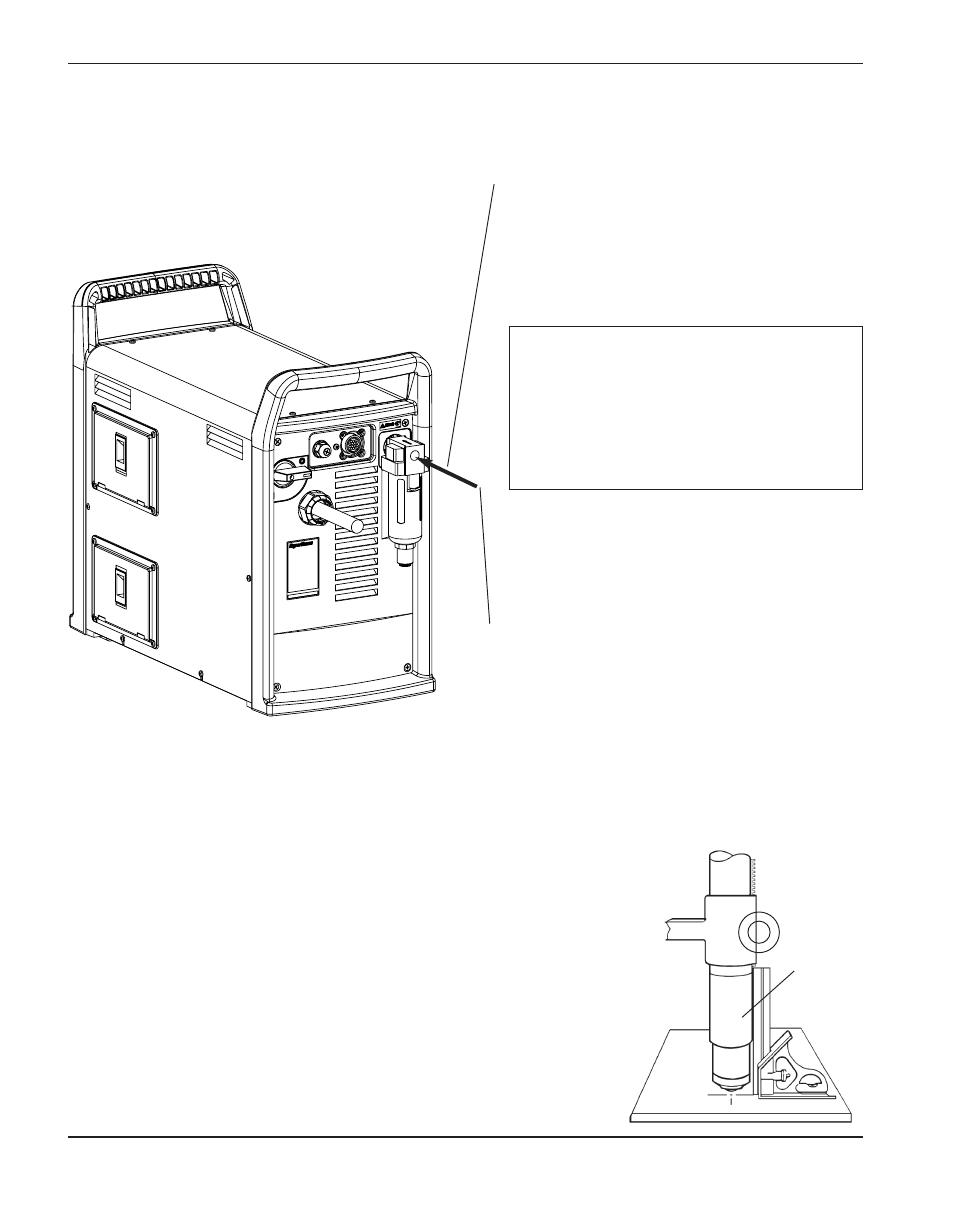

Alineación de la antorcha T80M
Monte la antorcha mecanizada de manera perpendicular
a la pieza a trabajar, con el fin de conseguir un corte
vertical. Utilice una regla para alinear la antorcha
a 0° y 90°.
Instalación de la alimentación de gas
Conecte la manguera de aire como sigue:
1. Acople de aire
• Para el modelo estándar: Instale un
acople de gas 1/4 NPT a la entrada del
filtro de aire. El modelo CE tiene un
adaptador G1/4, en el conjunto CE.
Use sellador para tubos en las roscas.
Precaución: Nunca use cinta
de Teflón cuando instale acoples
o adaptadores. Pedacitos de la cinta
pueden romperse y entrar en la línea
de aire dañando el regulador de
presión, el interruptor de presión
y la válvula.
• Al acople/adaptador se lo encontrará
en la caja de consumibles, localizada
en la parte izquierda de la tapa de la
fuente de energía.
2. Manguera de aire
• Use una manguera de gas inerte con
un diámetro interno de 9,5 mm y un
acople de 1/4 NPT de conexión rápida.
Conéctela al acople que fue instalado
en el paso 1.
Ajuste la presión de aire de acuerdo al
procedimiento en la sección 4
funcionamiento.
Antorcha
0°
90°
