CHIPEADORAS/TRITURADORAS DE 3 PULGAS 17
ESP
AÑOL
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN,
DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO
POR COMPLETO.
ADVERTENCIA

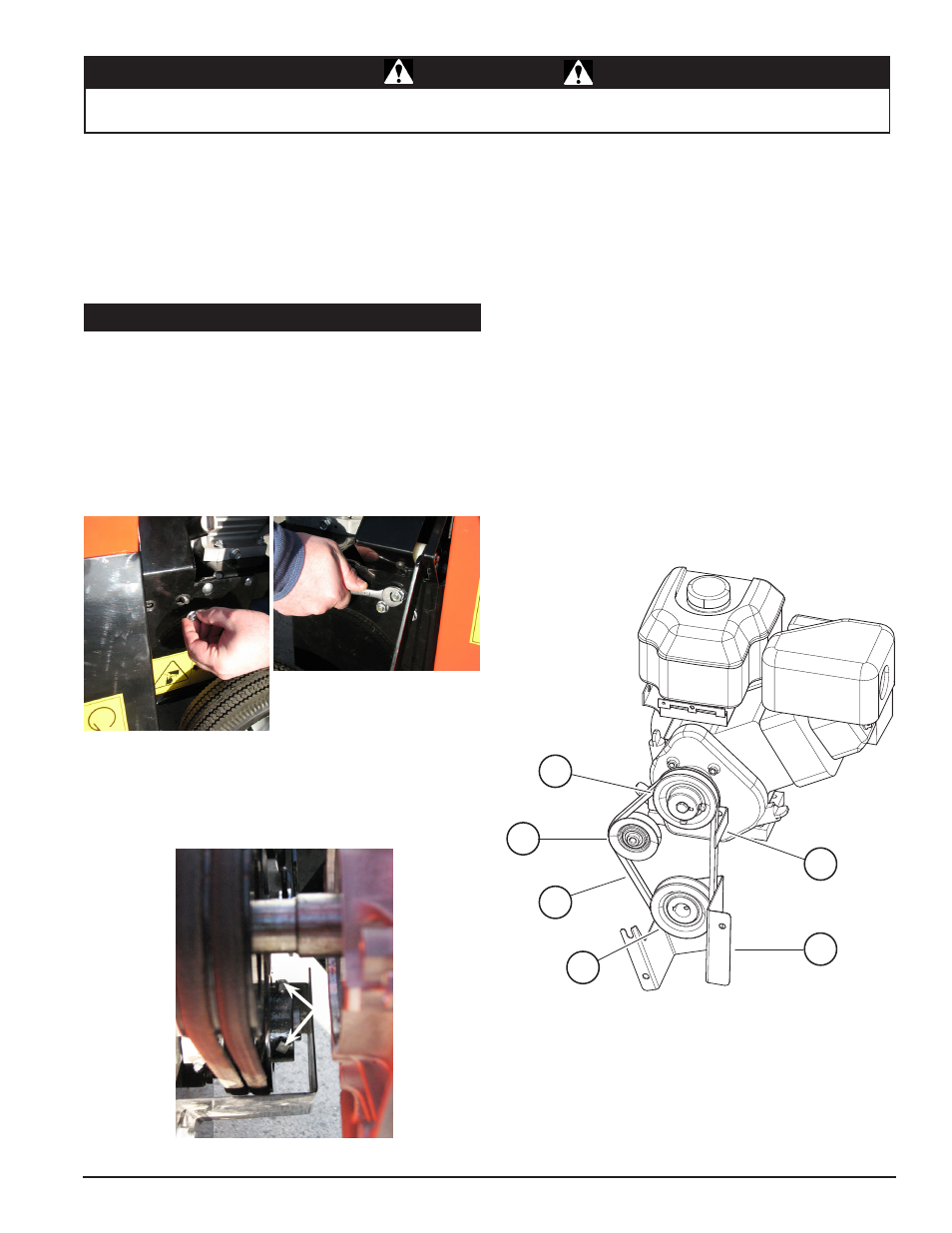

Ver ejemplo en las Figuras 5.6 - 5.9.
La guía de la correa ayuda a desacoplar la chipeadora /
trituradora. Si surgieran problemas al acoplar y desacoplar
la unidad, siga las instrucciones que se indican. Estas
instrucciones también regulan la protección inferior de
correa.
1. Retire la protección de la correa para exponer la correa y
las poleas.
Figure 5.7, Tornillos de fijación del cojinete del lado del motor
Figura 5.6, Retiro de la protección de la correa
5.10 AJUSTES DE LA GUÍA DE CORREA
2. Afloje los tornillos de fijación y con un canto recto alinee la
polea del motor (1) con la polea loca (2) y la polea del rotor
(4) con la polea del motor (1). Apriete todos los tornillos de
fijación.
NOTA: Asegúrese de que la brida superior de la criba de reem-
plazo esté instalada correctamente y por completo en la
ranura superior de la carcasa como se ilustra en la Figura
5.5. Si no lo hiciera los mayales podrían entrar en contacto
con la criba de descarga durante el funcionamiento.
6. Instale el perno desde la parte inferior hacia arriba a través
del bastidor y de la criba, fije la tuerca con reborde y apriete
hasta asegurarlo.
1
2
3
4
5
6
Figura 5.8, Accionamiento de correa de banda simple
Modelos de accionamiento de correa de banda simple incluyen a
SC3206 (ilustrado), SC3305 y SC3305E
3. Acople el embrague con la correa (3) en su lugar y verifique
el acoplamiento loco. La polea loca deberá golpear la correa
en el centro de la polea. Todas las poleas tienen que estar
perfectamente alineadas. Aplique un par de torsión de
160 lb-pulg. al tornillo de fijación de la polea.
4. Si la polea loca no permaneciera alineada con las poleas del
motor y del rotor, puede ser necesario reemplazar los bujes
del soporte de la polea loca.
5. Debería haber una tolerancia de aproximadamente 1/8 pulg.
(3 mm) entre la correa y la protección superior de la correa
cuando el embrague está acoplado. Regule aflojando los
pernos de montaje y volviendo a posicionar la guía. Vuelva
a apretar los pernos de montaje.
6. Vuelva a instalar la protección superior.
7. Desde abajo, verifique la alineación de la protección inferior
de la correa con una tarjeta postal. Con el embrague
acoplado, debería haber suficiente espacio entre la correa
y el lateral de la protección para deslizar la tarjeta a lo largo
de la correa. Con el embrague desacoplado, no se debería
poder deslizar la tarjeta. Regule si fuera necesario.
