SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN,
DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO
POR COMPLETO.
ADVERTENCIA
45°
.25
SUPERFICIE DE MONTAJE
(NO AFILAR)
SUPERFICIE DE MONTAJE
(NO AFILAR)
SUPERFICIE
AFILADA
SUPERFICIE
AFILADA

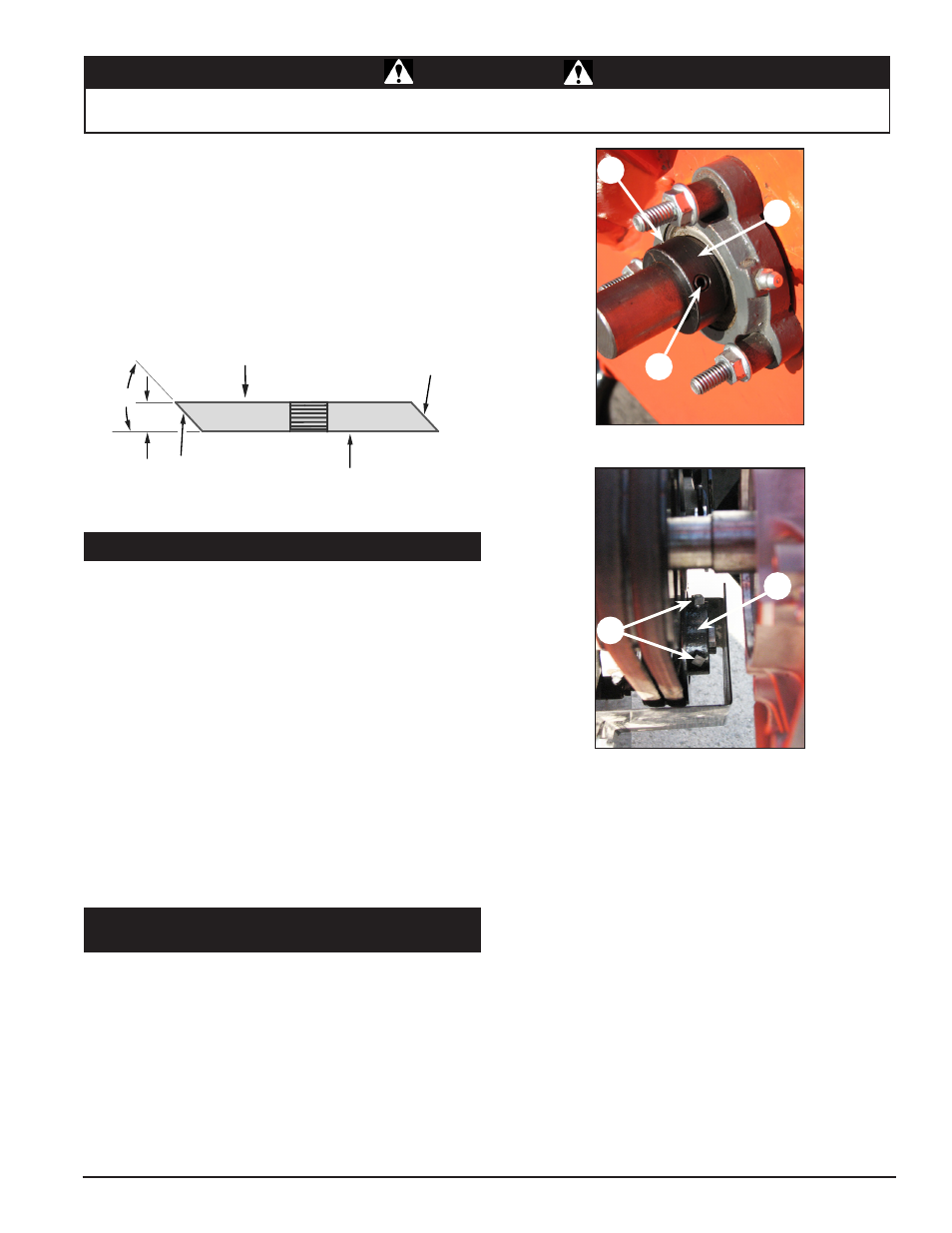

Figure 5.2, Ángulo de afilado de las cuchillas
Figura 5.3, Cojinete del lado del conducto
Figura 5.4, Cojinete del lado del motor
Ver ejemplo en la Figura 5.1.
1. Limpie el material que pueda haber quedado entre la cuchilla
y la superficie de montaje en el rotor.
2. Coloque una cuchilla (6) en el rotor y fíjela con pernos de 5/16-
18 x 5/8 pulg. (8 mm-18 x 16 mm). Aplique un par de torsión
de 25 lb pie. Repita la operación para la otra cuchilla.
3. Vuelva a instalar la criba de la trituradora (4) en la máquina
con un perno de 5/16 x 7/8 pulg. (8 x 22 mm) y una tuerca
con reborde (3).
NOTA: Asegúrese de que la brida superior de la criba de
reemplazo esté instalada correctamente y por completo en
la ranura superior de la carcasa como se ilustra en la Figura
5.7. Si no lo hiciese los mayales podrían entrar en contacto
con la criba de descarga durante el funcionamiento.
4. Baje la puerta/protección de descarga (1) a la posición
normal de operación. En los modelos en conformidad con
CE, reinstale el montaje de descarga.
5.5 INSTALACIÓN DE LAS CUCHILLAS
5.6 AJUSTE DEL BLOQUE DE LA
CHIPEADORA
1. Retire la tapa del extremo del eje del rotor y la protección
superior de la correa.
2. Afloje los tornillos de fijación (1) que sostienen los collarines
de sujeción (2) en el lado del conducto (Figura 5.3) y del lado
del motor (Figura 5.4).
3. Use un punzón y martille en un orificio de punzón (3) para dar
golpecitos en los collarines de sujeción en dirección opuesta
a la rotación normal. En el cojinete del lado del conducto,
dé golpecitos con el punzón en sentido de las agujas del
reloj. En el cojinete del lado del motor, dé golpecitos con
el punzón en sentido opuesto a las agujas del reloj.
4. Con una maza de caucho, dé golpecitos en el extremo del
eje del rotor para obtener una holgura de 1/16 pulg. (2 mm) a
1/8 pulg. (3 mm). Gire el rotor y verifique la holgura en todas
las cuchillas chipeadoras.
5. Una vez que se haya establecido la holgura, los collarines
de sujeción deberán ser instalados y apretados nuevamente.
Con un punzón y un martillo, golpetee los collarines de
sujeción en la dirección de la rotación del eje (en el sentido
de las agujas del reloj sobre el cojinete del lado del motor
y en el sentido opuesto a las agujas del reloj sobre el
cojinete del lado del conducto) y “fíjelos” con un golpeteo
de martillo. Apriete los tornillos de fijación del collarín de
sujeción.
6. Afloje los tornillos de sujeción que sostienen la polea de la
correa sobre el eje del rotor. Mueva la polea sobre el eje de
modo que esté alineada con la polea de accionamiento del
1
2
3
2
1
Las cuchillas chipeadoras deberían tener una holgura de
1/16 pulgada (2 mm) a 1/8 pulgada (3 mm) respecto del
bloque. Revise la holgura cada 8 horas de operación y
ajústela si es necesario. El bloque de picado es reversible.
Los cuatro lados del bloque se pueden usar para astillar.
Para ajustar el bloque:
5. Retire la misma cantidad de cada cuchilla para mantener el
equilibrio del rotor.
6. Las imperfecciones pequeñas tales como mellas o rebabas
sobre la parte plana de la cuchilla no afectarán el rendimiento
de picado de la máquina.
7. Para cuchillas que han sido afiladas repetidas veces,
asegúrese de que la superficie afilada se extienda más allá
de la abertura de la ranura chipeadora. Si no se extiende
más allá de la abertura, se deberán reemplazar las cuchillas.
Solicite el kit de cuchillas 70738 para tareas de servicio.
