Echo Bear Cat SC3342 - Manual (Página 11)

CHIPEADORAS/TRITURADORAS DE 3 PULGAS 7
ESP
AÑOL

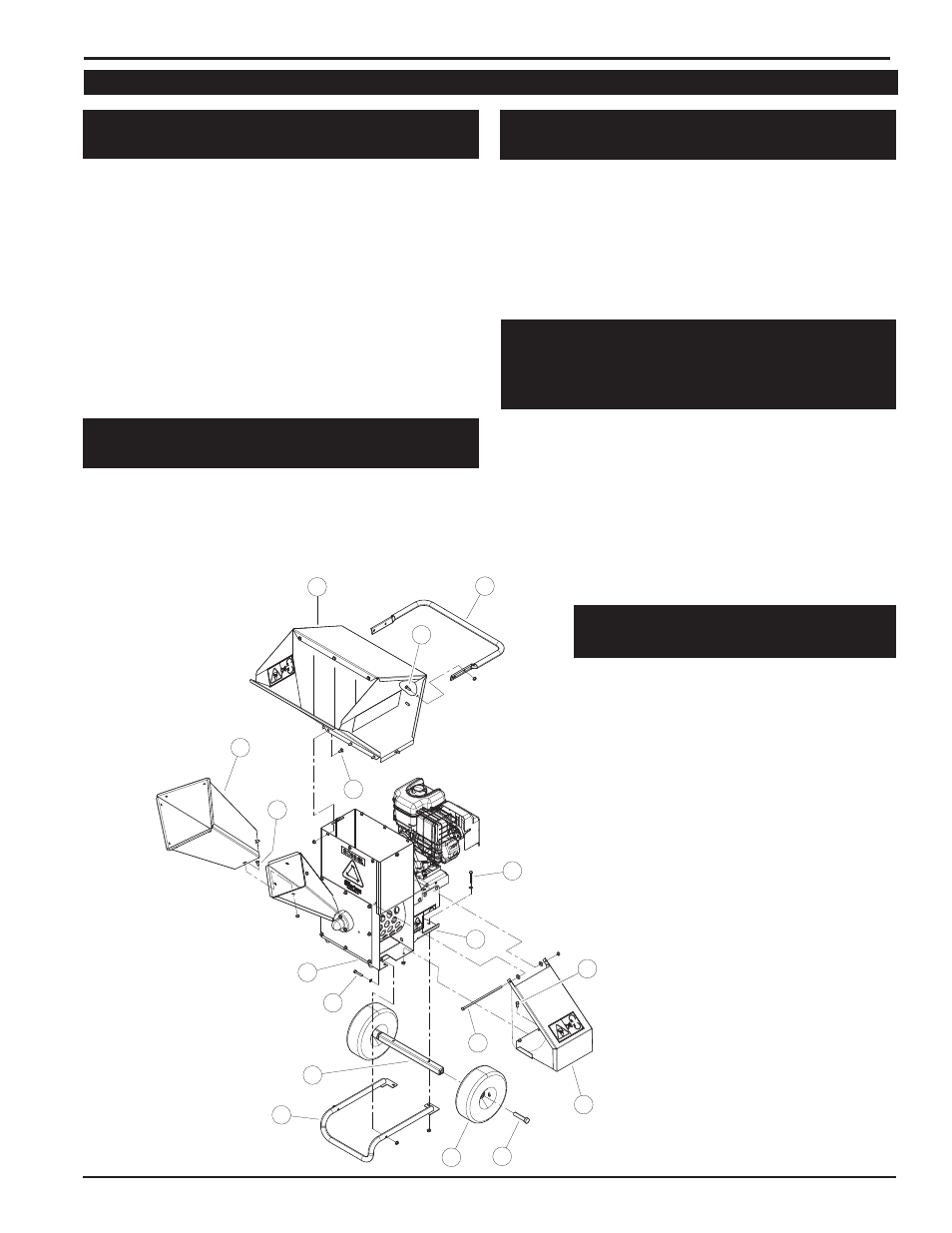

MONTAJE
1. Para fijar la manija (9) a la tolva de la trituradora (10), instale
cuatro pernos con cabeza hexagonal (11) de 5/16 x 7/8 pulg.
(8 x 22 mm) de modo que la cabeza del perno esté situada
dentro de la tolva. Sujete los pernos con tuercas con reborde
de 5/16 pulg. (8 mm).
1. Alinee los agujeros en la base de la chipeadora (1) con los
agujeros en el conjunto soldado del eje (2) y fije las lengüetas
de la pata de apoyo (3). Asegure el montaje a la base de
la chipeadora con dos pernos de cabeza hexagonal (4) de
5/16-18 x -2-1/4 pulg. (8 mm-18 x 57 mm), tuercas y tuercas
con reborde.
2. Asegure la pata de apoyo a la base del cuerpo de la carcasa
(5) con dos pernos de cabeza hexagonal (6) de 5/16-18
x 1-3/4 pulg. (8 mm-18 x 44 mm), tuercas y tuercas con
reborde.
3. Finalice asegurando con pernos las ruedas (7) al conjunto
soldado del eje con dos pernos de cabeza hexagonal (8) de
5/8 x 3 pulg. (16 x 76 mm).
1. Instale la tolva de la trituradora (10) en el cuerpo de la
carcasa de modo que la manija esté colocada por sobre el
motor y la abertura esté orientada hacia el conducto de la
chipeadora.
2. Instale ocho pernos con cabeza de hongo (12) de 5/16-18
x 3/4 pulg. (8 mm-18 x 19 mm) de modo que la cabeza del
perno esté situada dentro de la tolva. Sujete los pernos con
tuercas con reborde de 5/16 pulg. (8 mm).
1. Coloque la extensión del conducto de la chipeadora (13)
sobre el conducto. Alinee los cuatro agujeros localizados en
el extremo inferior de la extensión y en el extremo superior
del conducto.
2. Instale cuatro pernos con cabeza de hongo (14) de 5/16 x
¾ pulg. (8 x 19 mm) de modo que la cabeza del perno esté
situada dentro del conducto de la chipeadora. Sujete los
pernos con tuercas con reborde de 5/16 pulg. (8 mm). Apriete
la tuerca hasta que esté bien ajustada contra la extensión
del conducto.
1. Coloque el conjunto soldado de descarga
(15) sobre la chipeadora. Los agujeros del
conjunto soldado deberán estar alineados con
los agujeros de la chipeadora.
2. Sujete la parte superior del conjunto soldado
de la descarga con un perno (16) de 5/16 x
7-1/2 pulg. (8 x 191 mm) (SC3206) o un perno
(16) de 5/16 x 10 pulg. (8 x 25,4 mm) (Todos
los otros modelos), dos arandelas y tuercas
con reborde de 5/16 pulg. (8 mm).
3. Sujete la parte inferior del conjunto soldado de
la descarga con dos pernos (17) de 5/16 pulg.x
¾ pulg. (8 x 19 mm) y tuercas con reborde. La
cabeza del perno deberá estar alojada dentro
del montaje de descarga. Apriételos con el par
de torsión adecuado.
2.2.2 FIJACIÓN DE LA MANIJA DE LA TOL-
VA DE LA TRITURADORA
2.2.1 INSTALACIÓN DEL SOPORTE DE LA
PATA, EL EJE Y LAS RUEDAS
2.2 MONTAJE EN CONFORMIDAD CON CE
2.2.3 FIJACIÓN DE LA TOLVA DE LA TRI-
TU-RADORA
2.2.4 FIJACIÓN DE LA EXTENSIÓN DEL
CONDUCTO DE LA CHIPEADORA (ÚNI-
CAMENTE MODELOS EN CONFORMIDAD
CON CE)
2.2.5 FIJACIÓN DEL CONJUNTO
SOLDADO DE DESCARGA
1
2
3
4
5
6
7 8
9 10
11
12
13
14
15
16
17
