CHIPEADORAS/TRITURADORAS DE 3 PULGAS 16
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE ALIMENTACIÓN,
DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO
POR COMPLETO.
ADVERTENCIA
motor. Se deberá mover la polea tanto como se movió al
rotor, pero en la dirección opuesta. Aplique un par de torsión
de 160 lb-pulg. al tornillo de fijación de la polea.
7. Asegúrese de que la llave de accionamiento de la polea
esté bien asentada debajo de la polea y apriete los tornillos
de fijación.
8. Verifique la alineación de las poleas apoyando un canto
recto en los laterales de las poleas. Las caras de las poleas
deberán estar alineadas. De lo contrario, repita los pasos 6
y 7 hasta que las poleas estén alineadas.
Hay varias cribas de descarga opcionales disponibles en
diferentes tamaños. (Ver sección 8 – Opciones, una lista
completa de cribas de descarga opcionales). Las cribas
de descarga opcionales producen astillas de diferente
tamaño. Para cambiar la criba de descarga, proceda
como se indica:
1. Apague la máquina, asegúrese de que todas las partes
móviles se hayan detenido por completo y desconecte el
cable de la bujía.
2. Levante la puerta/protección de descarga para acceder a la
criba de descarga.
3. Retire el perno de 5/16 x 7/8 pulg. (8 mm x 22 mm) y la tuerca
con reborde que aseguran la criba de descarga al bastidor
(Figura 5.5). Retire la criba de descarga de la parte inferior
y rote la parte superior hacia abajo para quitarla.
5.9 CAMBIO DE LA CRIBA DE DESCARGA

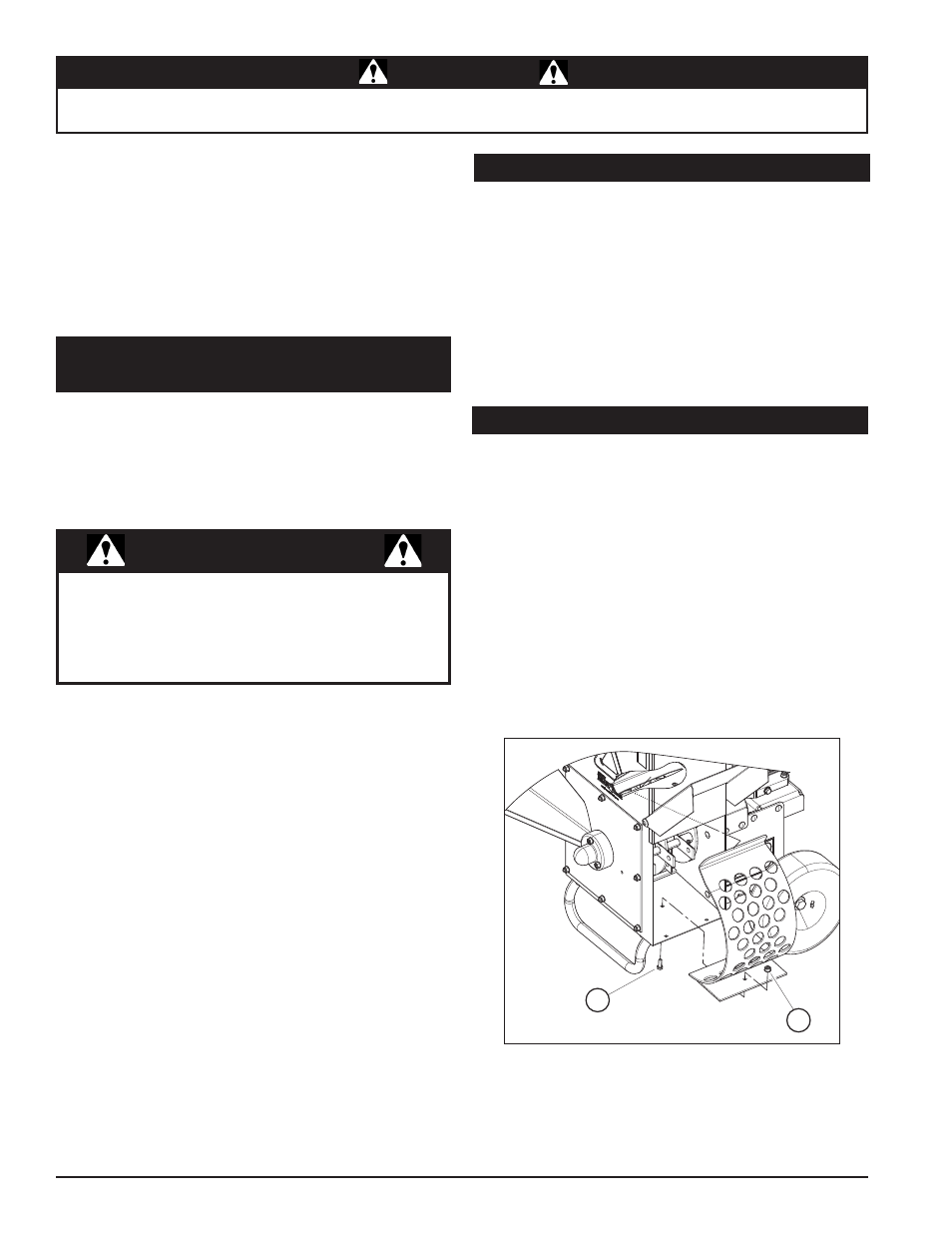

Figura 5.5, Reemplazo de la criba de descarga
1. Apague la máquina, asegúrese de que todas las partes
móviles se hayan detenido por completo y desconecte el
cable de la bujía.
2. Retire el perno de 5/16 x 7/8 pulg. (8 mm x 22 mm) y la tuerca
con reborde que aseguran la criba de descarga al bastidor y
retire la criba de la trituradora.
3. Limpie los residuos del rotor de la trituradora y/o del área y
tubo de descarga de la chipeadora. Gire manualmente el rotor
para cerciorarse de que puede girar libremente.
4. Instale la criba de descarga y las piezas metálicas de
retención.
5.8 DESPEJE DE UN ROTOR TAPONADO
4. Limpie la basura o los residuos del área de la criba.
5. Inserte la parte superior de la criba de reemplazo en la ra-
nura del cuerpo de la chipeadora y empuje la parte inferior
de la criba hacia adentro de modo que los agujeros de los
pernos se alineen.
1. Retire las protecciones de la correa inferior desde abajo
del bastidor del motor, retire la puerta/escudo protectore de
descarga y la criba de descarga.
2. Retire las tuercas y pernos 10-24 x 1-3/8” (35 mm) de los
ejes del cuchillo.
3. Alinee el eje con el agujero de 5/8”(16 mm) de la parte
posterior del bastidor y el agujero pequeño en la parte
delantera del bastidor al lado del conducto de la chipeadora.
4. Con un pequeño punzón o varilla, accione el eje por el agujero
de 5/8”(16 mm) en la parte posterior del bastidor.
5. Para montarlo, inserte el eje a través del agujero de 5/8”(16
mm) de la parte posterior del bastidor y deslice los cuchillos
y los intermediarios en el orden correcto sobre el eje. Instale
un nuevo perno y tuerca de 10-24 x 1-3/8” (35 mm).
6. Repita los pasos 3 al 6 para ensamblar los otros tres ejes.
7. Al finalizar, instale la criba de descarga, la puerta/escudo
protectore de descarga, ajuste todos los pernos de 3/8” (9,5
mm) con un par de torsión de 33 lb pie. Haga una prueba
de funcionamiento.
Los cuchillos trituradores con filo de sierra están diseñados para
brindar una larga vida útil y se los puede dar vuelta si se desafilan.
Asegúrese de que los cuchillos y los intermediarios estén
instalados adecuadamente para mantener el equilibrio del rotor.
Para retirar los cuchillos o para instalar un nuevo kit para la
trituradora, proceda como se indica.
5.7 REEMPLAZO DE LOS CUCHILLOS
TRITURADORES
El filo de sierra de los cuchillos trituradores debe estar
orientado en la misma dirección que el filo cortante de las
cuchillas chipeadoras. No vuelva a utilizar tuerca y perno
No.10-24. Nunca vuelva a usar ejes o intermediarios si
presentan signos de desgaste o mal uso. Siempre instale
partes nuevas al reparar.
IMPORTANTE
1
2
