CHIPEADORAS DE 4,5 PULGADAS
5
ESP
AÑOL
Sección
MONTAJE
2

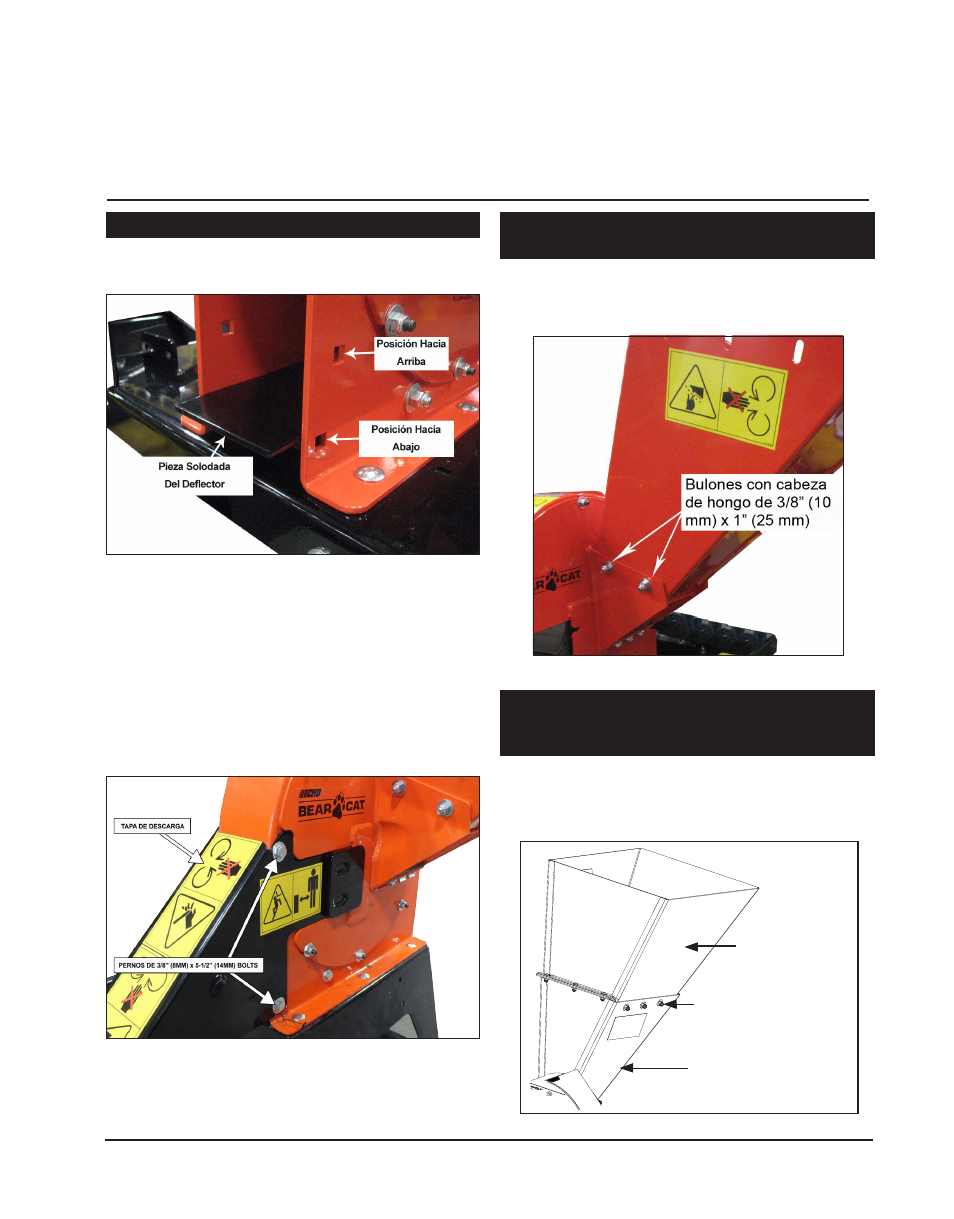

1. Mueva la pieza soldada del deflector de la chipeadora dentro
de la carcasa de la máquina hacia el remolque (Figura 2.1)
2. Deslice la tapa de descarga sobre la carcasa de la chipeadora
asegurándose de que los pernos de la pieza soldada encajen
de manera segura en las ranuras de la cubierta del disco
(Figura 2.2). Instale dos tuercas con reborde con filo de sierra
de 5/16” (8 mm).
3. Inserte dos pernos de 3/8” (10 mm) x 5-1/2” (140 mm) dentro
de los agujeros para pernos de la carcasa de la chipeadora y
apriete con arandelas de 3/8” (10 mm) y tuercas con cubierta
de nylon de 3/8” (10 mm).
Figura 2.2 - Tapa de descarga
Fije el conducto de la chipeadora a la carcasa de la chipeadora
con cuatro bulones con cabeza de hongo de 3/8” (10 mm) x 1”
(25 mm), arandelas y tuercas de seguridad (figura 2.3). Use dos
pernos a cada lado. Instale con tuercas de la parte exterior.
Figura 2.3 - Conducto de la chipeadora
Fije la extensión del conducto de la chipeadora al conducto de la
chipeadora con seis bulones con cabeza de hongo de 3/8” (10
mm) X 1” (25 mm), arandelas de 3/8” (10 mm) y tuercas de 3/8”
(10 mm) (Figura 2.4). Use tres pernos a cada lado.
EXTENSIÓN DEL
CONDUCTO DE LA
CHIPEADORA
CONDUCTO DE LA
CHIPEADORA
BULON DE CABEZA DE
HONGO DE 3/8” (10 MM)
X 1” (25 MM)
Figura 2.4 - Extensión del conducto de la chipeadora
2.1 MONTAJE DE LA TAPA DE DESCARGA
Figura 2.1 - Pieza soldada del deflector de la chipeadora
2.2 MONTAJE DEL CONDUCTO DE LA
CHIPEADORA
2.3 FIJACIÓN DE LA EXTENSIÓN DEL CON-
DUCTO DE LA CHIPEADORA (MODELO CON-
FORME LAS NORMES DE CE)
