CHIPEADORAS DE 4,5 PULGADAS
12
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE
DE ALIMENTACIÓN, DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS
LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
Verifique el estado de la(s) correa(s) de accionamiento
anualmente o después de cada 25 horas de operación, lo que
ocurra primero. Reemplace una correa de accionamiento si
está agrietada, deshilachada, gastada o estirada. Reemplace la
correa de accionamiento únicamente con la correa original de
tipo acanalado. No use correas de tipo simple. Para regular la(s)
correa(s) de accionamiento, proceda como se indica:
5.8 REGULACIÓN DE LA CORREA DE AC-
CIONAMIENTO

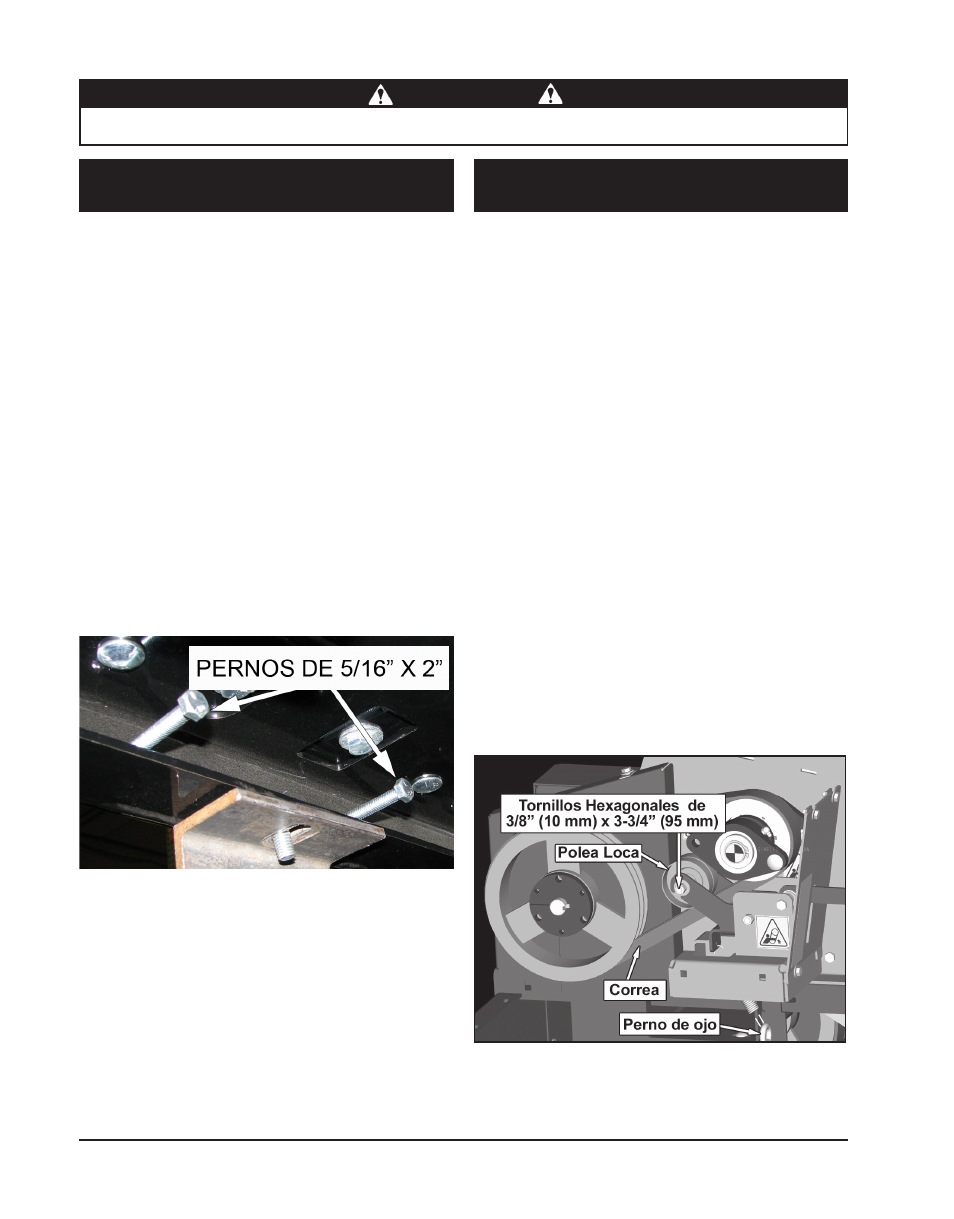

Figura 5.3 - Tensión de la correa
5.8.2 MODELOS DE PTO (TOMA DE FUERZA)
1. Lleve la palanca de embrague a la posición RELEASE
(LIBERAR).
2. Desacople la PTO y apague el motor del tractor.
3. Retire del tractor el árbol de PTO y desconéctelo del
enganche de tres puntos.
4. Lleve la palanca de embrague a la posición CHIPPING
(PICADO).
5. Retire los pernos de 5/16" (8 mm) para quitar la protección
de la correa delantera o trasera.
6. Apriete o bien afloje el perno de ojo de la base de la polea
loca hasta que la deflexión de la correa sea de 7/16” (11
mm) cuando se coloque una carga de 20 libras (9 kg) contra
el perno.
7. Vuelva a instalar las protecciones de la correa
Figura 5.5 - Reemplazo de la correa de accionamiento delantera
5.9 REEMPLAZO DE LA CORREA DE AC-
CIONAMIENTO
1. Lleve la palanca de embrague a la posición RELEASE
(LIBERAR).
2. Desacople la PTO y apague el motor del tractor.
3. Retire del tractor el árbol de PTO y desconéctelo del
enganche de tres puntos.
4. Retire los cuatro tornillos hexagonales de 5/16” (8 mm) x 5/8”
(16mm) y los cuatro tornillos hexagonales de 5/16” (8 mm) x
3/4” (19 mm) que fijan la protección de la correa delantera a la
carcasa de la chipeadora. Retire la protección y apártela.
5. Retire la clavija de presión del cojinete delantero. Luego,
retire los dos pern os de 1/2" (13 mm) x 1-1/2" (38 mm) que
fijan el cojinete delantero a la pieza soldada de apoyo del
cojinete.
6. Retire los cuatro bulones con cabeza de hongo, arandelas
y tuercas con cubierta de nylon de 3/8” (10 mm) x 1” (25
mm), que fijan la pieza soldada de apoyo del cojinete a la
carcasa de la chipeadora. Retire la pieza soldada de apoyo
del cojinete y apártela.
7. Afloje el perno de ojo para liberar tensión en la correa (Figura
5.5).
8. Retire los tornillos hexagonales, arandelas y tuerca con
cubierta de nylon de 3/8” (10 mm) x 3-3/4” (95 mm) que fijan
la polea loca al soporte intermedio. Retire la polea loca.
9. Retire la correa vieja e instale la nueva.
10. Vuelva a fijar la polea loca al soporte intermedio.
