CHIPEADORAS DE 4,5 PULGADAS
10
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE
DE ALIMENTACIÓN, DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS
LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
Al trabajar en el montaje del disco, use el mecanismo de bloqueo
en todo momento (Figura 5.1). Siga los pasos indicados para
instalar el bloqueo del disco.
1. Retire el deflector de la chipeadora.
2. Gire el disco de la chipeadora hasta que el agujero de la
paleta chipeadora esté alineado con el agujero de la carcasa
de la chipeadora (Figura 5.1).
3. Instale un punzón o un destornillador en los agujeros.

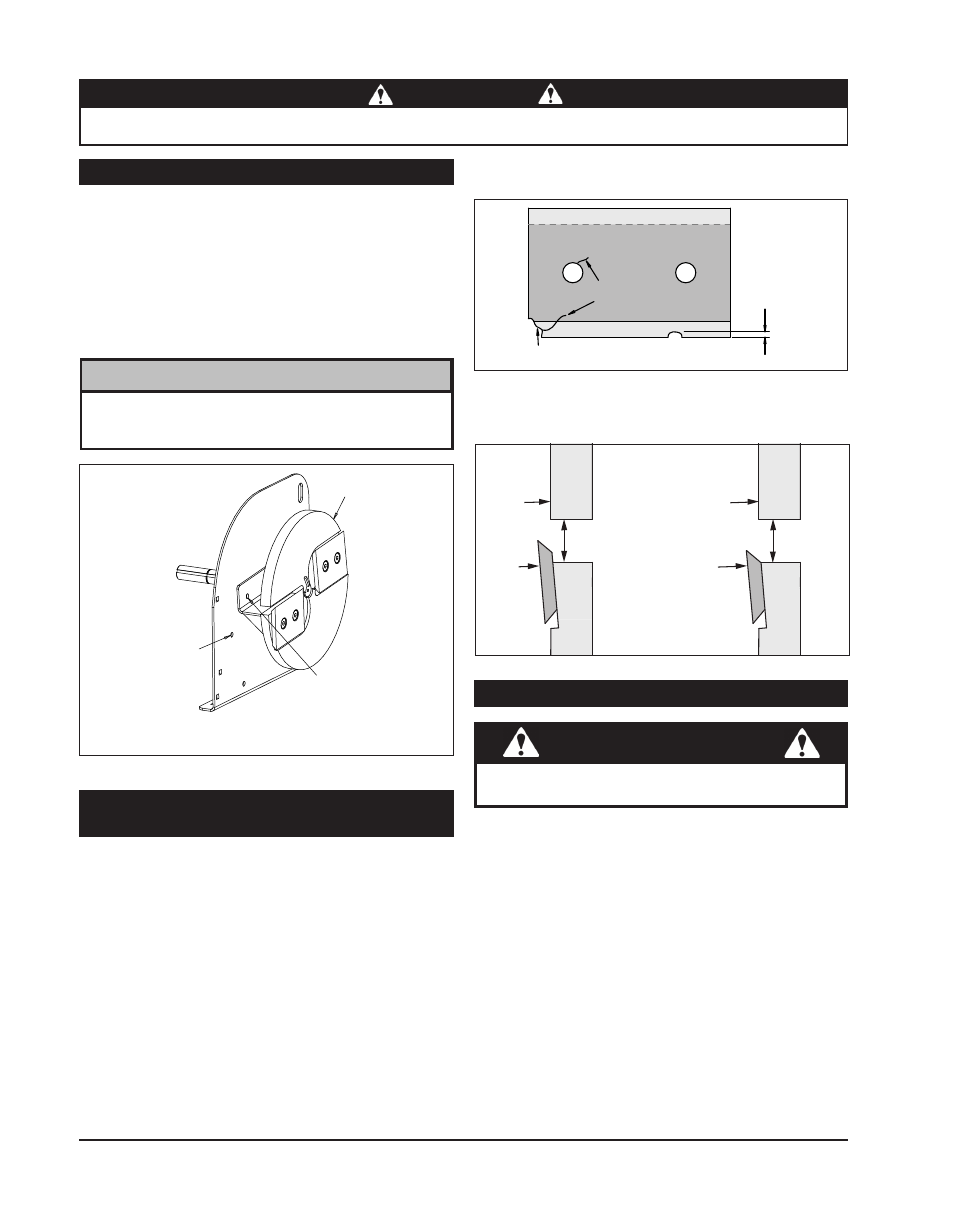

Figura 5.1 - Bloqueo del disco
5.2 INSTALACIÓN DEL BLOQUEO DE DISCO
También se puede usar uno de los pernos de 3/8” (10 mm) x
5-1/2” (140 mm) del deflector de la chipeadora para bloquear
el disco.
NOTA
DISCO
CHIPEADOR
AGUJERO
CORRESPONDIENTE
EN PALETA DEL
DISCO
AGUJERO DE
BLOQUEO
DEL DISCO
5.3 MANTENIMIENTO DE CUCHILLAS
CHIPEADORAS
5.4 RETIRO DE LAS CUCHILLAS
¡Las cuchillas chipeadoras son filosas! Sea precavido al
trabajar en una máquina para evitar lesiones.
ADVERTENCIA
Las cuchillas chipeadoras eventualmente se desafilarán,
dificultando el picado y agregando un esfuerzo adicional a la
máquina. VERIFIQUE EL FILO DE LAS CUCHILLAS CADA
5 - 15 HORAS DE OPERACIÓN Y AFÍLELAS SEGÚN SEA
NECESARIO.
Es necesario afilar las cuchillas si:
• La máquina vibra intensamente al ingresar material en
la chipeadora.
• Las ramas de diámetro pequeño no se introducen
solas.
• Los trozos se descargan de manera despareja o
presentan colas fibrosas, especialmente al trocear
ramas verdes.
Antes de afilar las cuchillas chipeadoras, verifique si hay daños
permanentes. Reemplace la cuchilla si:
• Hay grietas, esquinas rotas o mellas mayores que 1/8”
(3 mm) (ver abajo).
MELLA MAYOR
QUE 1/8” (3 mm)
GRIETA MAYOR
QUE 1/8” (3 mm)
ESQUINA
ROTA
• La base del filo cortante está gastada o ha sido afilada
nuevamente de modo que ya no se extiende más allá
de la ranura troceadora (ver abajo).
NUEVA
CUCHILLA
RANURA
DE PICADO
DISCO DE
CHIPEADORA
RANURA
DE PICADO
DISCO DE
CHIPEADORA
CUCHILLA
ES DEMASIADO
CORTA, DEBE
REEMPLAZARSE
1. Retire de la carcasa de la chipeadora el deflector de la
chipeadora quitando los dos pernos de 3/8 pulg. (10 mm) x
5-1/2 pulg. (140 mm) que fijan la tapa de descarga o el tubo
de descarga opcional a la carcasa de la chipeadora y afloje
las tuercas con reborde de 5/6 pulg. (21 mm) de los pernos
de la pieza soldada. Retire la tapa de descarga o el tubo de
descarga opcional.
2. Instale el bloqueo del disco (Sección 5.2). Ahora el disco
está sujeto para retirar las cuchillas. Para acceder a la
otra cuchilla, retire el punzón o el destornillador, vuelva a
posicionar el disco y devuelva el punzón o el destornillador
al agujero de bloqueo del disco.
3. Retire los dos pernos y arandelas que sujetan la cuchilla al
disco. Las piezas metálicas se pueden volver a usar. Repita
la operación para la cuchilla restante.
4. Inspeccione las cuchillas para ver si hay grietas o mellas. Si
se presentan grietas, reemplace las cuchillas. Si no se puede
eliminar el mellado afilando la cuchilla, reemplácela.
