5 CHIPEADORA DE 5 PULGADAS
ESP
AÑOL
Sección
2
MONTAJE
1. Monte el conducto de alimentación a la caja de la chipeadora
con seis (6) pernos con cabeza de hongo de 3/8 pulg
(10 mm) X 1-1/4 pulg. (32 mm), arandelas de 3/8 pulg.
(10 mm) y tuercas con cubierta de nylon de 3/8 pulg.
(10 mm) (Ver Figura 2.1).
2. Fije el soporte del conducto al pie de la chipeadora con un
(1) perno de 3/8 pulg. (10 mm) x 2-3/4 pulg. (70 mm), una
arandela de 3/8 pulg. (10 mm) y una tuerca con cubierta de
nylon de 3/8 pulg. (10 mm) como se muestra en la Fig. 2.1.
3. Asegure el otro extremo del soporte del conducto retirando
el perno central que fija el conducto de alimentación a la
bisagra (mostrado en el inserto de la Fig.2.1). Coloque el
extremo del soporte de apoyo entre la arandela y la bisagra,
y luego vuelva a apretar el perno y la tuerca.

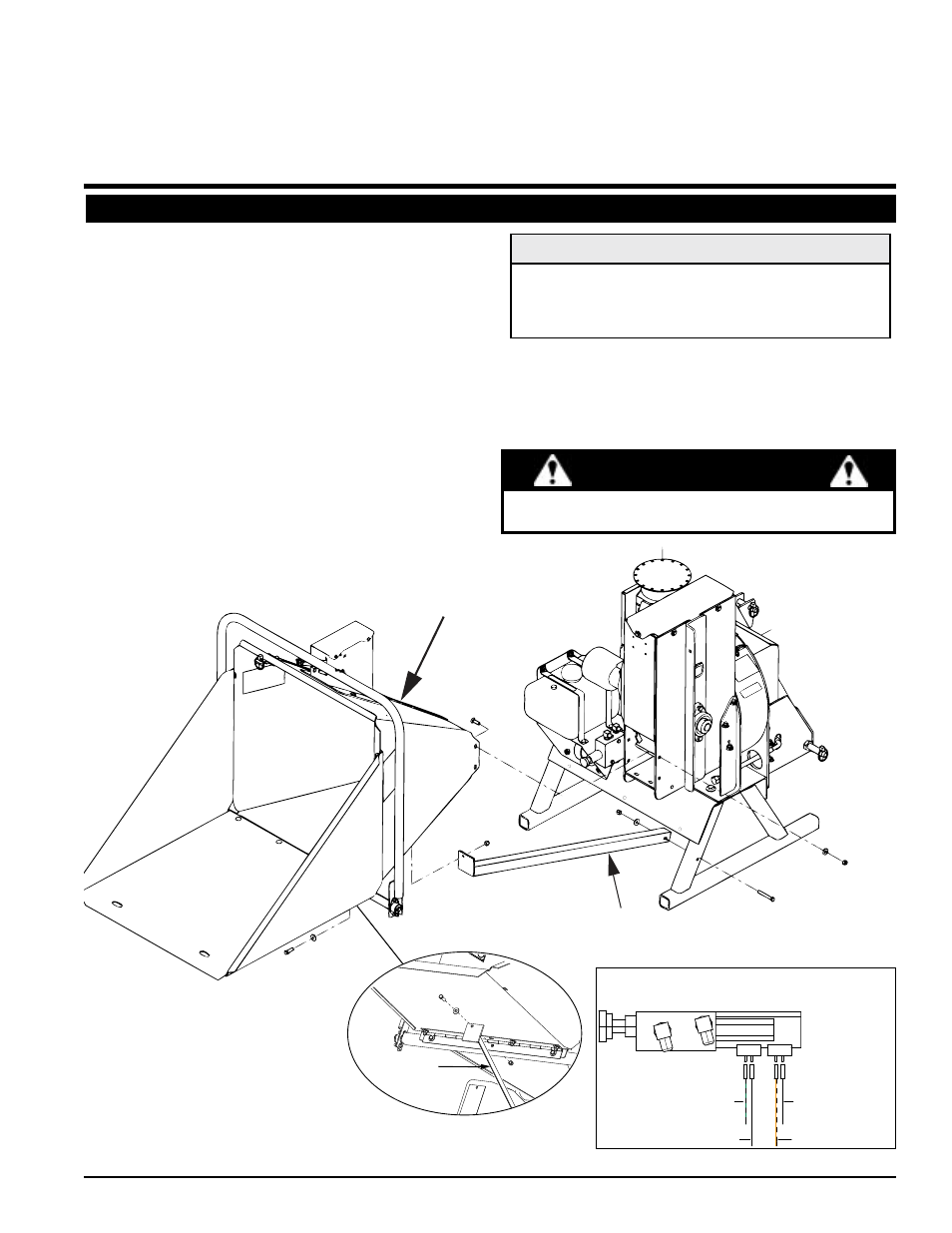

2.1 FIJACIÎN DEL CONDUCTO Y SOPORTE
Conducto de Alimentación
Soporte del Conducto
Conducto de
Alimentación
Soporte del Conducto
Figura 2.1, Fijación del deflector del tubo de descarga
Figura 2.2
ADVERTENCIA
Si cayeran pernos o tuercas dentro de la máquina,
asegúrese de retirarlos antes de arrancar la misma.
NOTA
Si las posiciones de alimentación de avance y retroceso
están invertidas cuando enciende la máquina, es posible
que haya enchufado los conectores en el tomacorriente
incorrecto.
NEGRO NARANJA/NEGRO
NEGRO VERDE/NEGRO
12646 VÁLVULA,
CONTROL HIDRAULICO
4. Connect the four wires coming from the feed chute to
the connectors located on the hydraulic control valve
as shown in Figure 2.2. The extra wire with a ring
terminal end is only used if adding a LOFA auto feed
controller option.
