15 CHIPEADORA DE 5 PULGADAS
ESP
AÑOL
SERVICIO Y MANTENIMIENTO
1. Retire el único perno de retención de 3/8 pulg.
(10 mm) que sostiene la cubierta de acceso al conjunto
del bastidor principal. Incline la cubierta de acceso para
permitir el acceso al rotor.
2. Retire la protección grande de la correa.
3. Retire la polea loca de la correa y la correa de
accionamiento de las poleas.
4. Retire el manguito y la polea del eje del rotor usando
los pernos de empuje del manguito.
5. Retire los dos pernos de 1/2 pulg. (13 mm) en cada
cojinete del rotor.
6. Golpee el pasador cilíndrico de ¼ pulg. (6 mm) hasta
extraerlo del eje del rotor en el cojinete delantero.
7. Levante totalmente el conjunto del rotor del bastidor
con un aparejo aéreo o dispositivo de izado. El conjunto
del rotor completo pesa 140 lb (64 kg).
8. Retire ambos cojinetes con un tirador cuando el
conjunto del rotor esté fuera del bastidor y coloque
nuevos en el eje.
9. Reemplace el pasador cilíndrico con un pasador nuevo
de 1/2 pulg. (13 mm) x 2 pulg. (51 mm), N/P 15137.
10. Devuelva el conjunto del rotor completo al bastidor de
la chipeadora con un aparejo aéreo o dispositivo de
izado.
11. Deslice el rotor hasta que el pasador cilíndrico delantero
esté apretado contra el cojinete delantero.
5.11 RETIRO DEL ROTOR

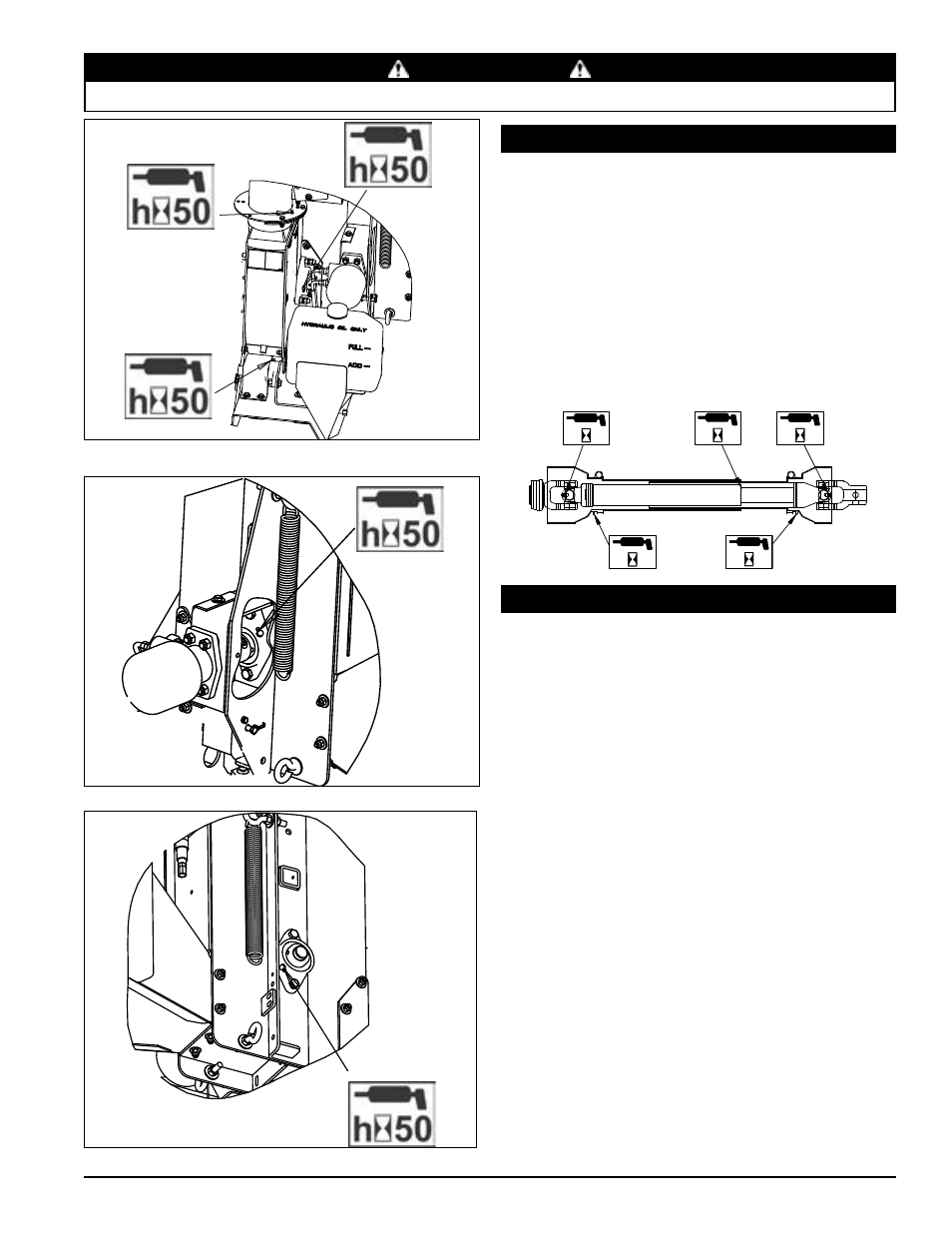

Figura 5.9 Boquillas de engrase en el lado izquierdo del rodillo de alimentación
Figura 5.10 Boquillas de engrase en el lado derecho del rodillo de alimentación
Figura 5.8 Boquillas de engrase sobre el conducto de descarga, al otro lado
del rotor y al otro lado del eje
5.10 LUBRICACIÓN DE PTO
8 h 8 h 8 h
8 h 8 h
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE
ALIMENTACIÓN Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
1. Lubrique los muñones transversales de PTO cada 8
horas. Asegúrese de que la grasa se elimina a través de
los cuatro cojinetes.
2. Lubrique los tubos internos de la PTO cada 8 horas.
Los miembros telescópicos deben estar lubricados para
funcionar con éxito. Los miembros telescópicos sin
accesorios se deben desarmar y se debe agregar grasa
manualmente con un cepillo.
3. Lubrique cada 8 horas el cojinete de sujeción de la placa
protectora de la PTO. Las boquillas moldeadas sobre la
protección cerca de cada cojinete de protección están
diseñadas como accesorios para engrase y deben ser
lubricadas cada 8 horas de operación.
