6 CHIPEADORA DE 5 PULGADAS
MONTAJE

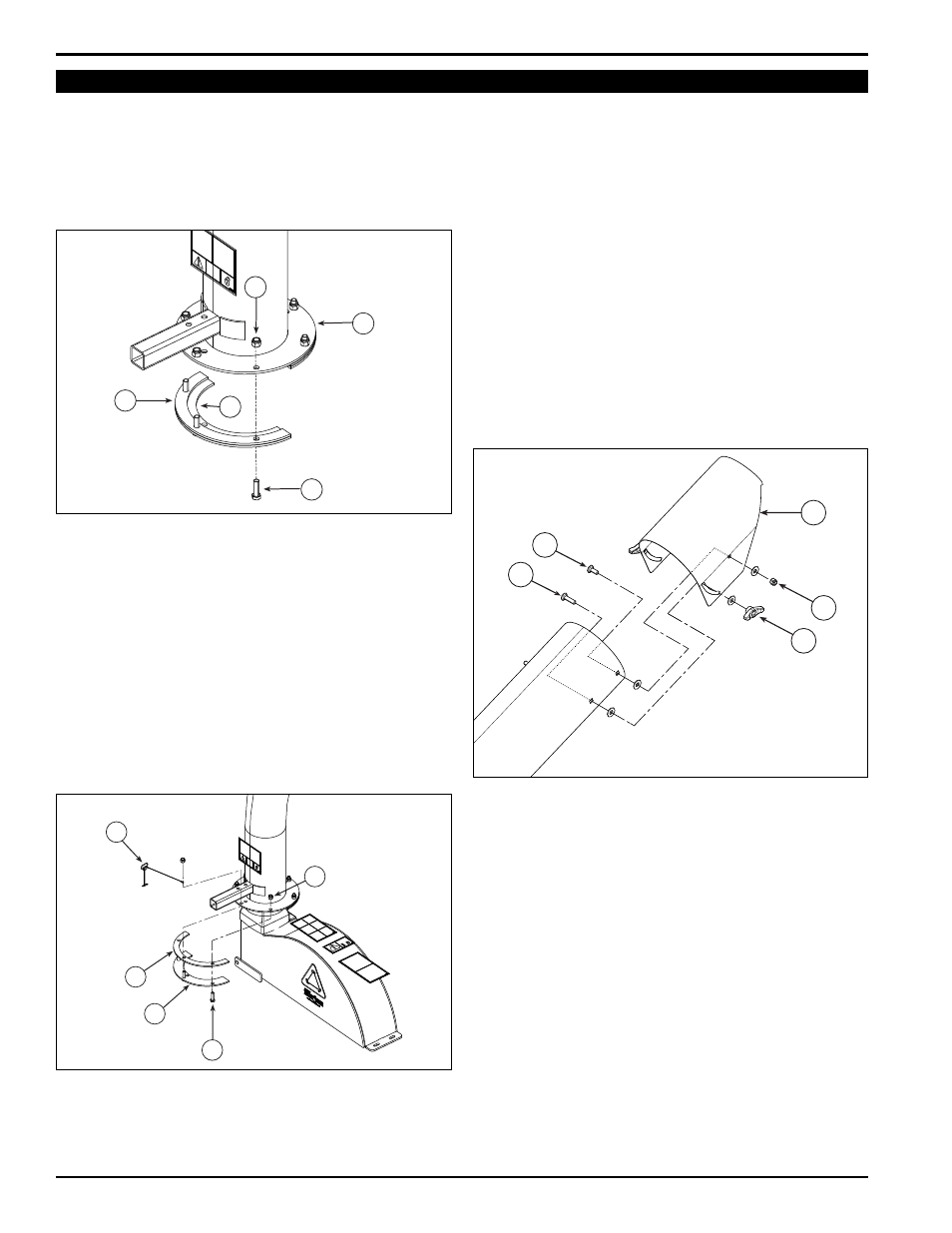

Figura 2.5, – Fijación del tubo de descarga
1. Coloque un anillo de fijación (1) y un anillo de
intermediario (2) a la base del tubo de descarga (3) con
tres pernos (4) de 3/8 x 1 ¼ pulg. (10 mm x 32 mm)
y tuercas con cubierta de nylon (5). Apriete dejando un
espacio libre de 1/16 pulg. (2 mm) para ayudar en el
montaje a la brida. Ver Figura 2.3
Figura 2.3, Fijación del conducto de la chipeadora
y soporte del conducto
Figura 2.4, Fijación del conducto de la chipeadora
y soporte del conducto
2.2 FIJACIÓN DEL DEFLECTOR DEL TUBO DE DESCARGA
2. Deslice el tubo en la brida de montaje del bastidor de
la chipeadora. La abrazadera de descarga (1) debe
deslizarse debajo del reborde de la brida. Apriete los
pernos y las tuercas para asegurarla.
3. Instale la segunda mitad del intermediario (2) y el anillo
de fijación (1) en el tubo de descarga con pernos(4)
de 3/8 x 1 ¼ pulg. (10 mm x 32 mm) y tuercas con
cubierta de nylon (5).
4. Enganche el amarre con el pin de descarga (11), como
se muestra en la Figura 2.4.
5. Lubrique el conducto aplicando grasa a la boquilla
de engrase situada en la base del conducto. Gire el
conducto y aplique grasa hasta que el conducto gire
libremente.
6. Gire el tubo 360 grados y bloquéelo en su sitio con
la clavija de bloqueo para asegurarse de que esté
montado correctamente.
7. Fije el deflector de descarga (6) al tubo de descarga.
Conecte el deflector con dos pernos (7) de 5/16 x 1 ¼
pulg. (8 mm x 32 mm) a través del orificio inferior del
tubo de descarga. Pase estos pernos por el interior
del tubo, la arandela, el deflector, la arandela y luego
la perilla (8).
8. Termine de fijar el deflector al tubo con dos pernos
(9) de 5/16 x 1 pulg. (8 mm x 25 mm) a través del
agujero del fondo del tubo de descarga y asegúrelo
con arandelas y tuercas (10) de 5/16 (8 mm).
1
2
3
4
5
6
7
9
8
10
1
2
4
5
11
