Echo Bear Cat CHF9540H 2008 - Manual (Página 13)

CHIPEADORAS CON PTO 9
esp
añol
Sección
Tubo de descarga: 1. los materiales picados salen a través
de este tubo. Es ajustable en 360 grados. El tubo de
descarga para el modelo de astillado fino no es ajustable.
Está diseñado para soplar materiales en el suelo.
Cubierta del cojinete del eje del rotor:
2. cubre el eje del
rotor y el cojinete frontal.
Bolsillo para manual:
3. Almacena cómodamente su
manual del propietario y de repuestos.
patas de apoyo:
4. Nunca mueva la máquina a menos que
el enganche de tres puntos esté levantado y las patas
estén alejadas del suelo.
Conducto de la chipeadora:
5. introduce materiales dentro
del conducto de la chipeadora.
Barra de seguridad:
6. (no disponible en todos los modelos.)
empuje la barra de seguridad para detener el rodillo de
alimentación en presencia de una emergencia.
Botón Reinicio/Cancelar:
7. (no disponible en todos los
modelos.) cuando se ha activado la barra de seguridad, la
luz roja se activará y se detendrá el rodillo de alimentación.
Pulse el botón de reinicio/cancelar para reanudar la
alimentación en avance. En el arranque, la luz de la barra
de seguridad se encenderá y no será necesario reiniciarla
antes de la operación del rodillo de alimentación.
Cubierta de acceso del rotor:
8. Se inclina hacia arriba
para proveer acceso a las cuchillas.
Manija de izado del rodillo de alimentación:
9. use el
gato para izar el rodillo de alimentación para inspeccionar
FUNCIoNes Y CoNTRoles
o realizar tareas de servicio en la máquina. Asegure el
rodillo de alimentación en su posición elevada usando el
pasador de enganche.
Tanque de fluido hidráulico:
10. inspeccione el nivel de
fluido hidráulico cada vez que se opera la máquina.
protección de la correa de accionamiento:
11.
Retire la protección para inspeccionar la correa de
accionamiento.
Conexiones de enganche de tres puntos:
12. Fije la
chipeadora al enganche de tres puntos del tractor.
Transmisión de la pTo:
13. conecta la chipeadora al eje
de la pto del tractor.
luz del controlador:
14. cuando la luz destella en verde,
aumente las rpm. Se puede mover el rodillo de
alimentación a AVANCE cuando la luz del controlador es
verde continua. Consulte la sección 7.3 para información
adicional.
Bloqueo y pasador de disco:
15. Utilice el bloqueo de
disco para mantener el disco de la chipeadora cuando
le esté realizando tareas de mantenimiento. Vea la
Sección 5.2.
Barra de control del rodillo de alimentación:
16. Desplace
la barra de control del rodillo de alimentación para
comenzar a introducir materiales en la chipeadora.
Control de velocidad del rodillo de alimentación:
17.
Gire en el sentido de las agujas del reloj para aumentar
la velocidad del rodillo de alimentación y en el sentido
opuesto, para reducirla.
3

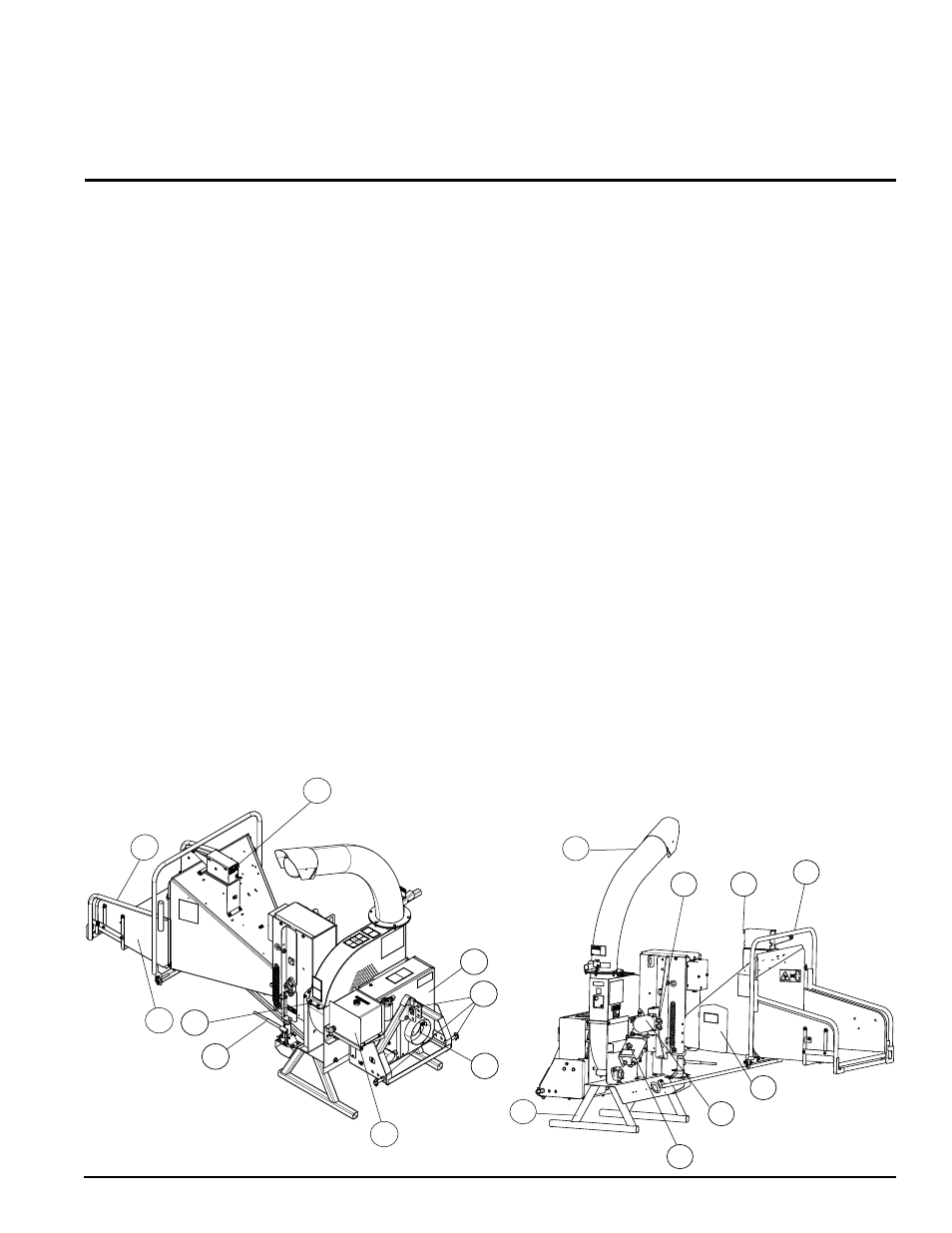

Al entender la operación de su máquina logrará resultados óptimos con su máquina. Las siguientes descripciones definen
las funciones y controles de su máquina.
3
2
15
16
17
1
4
7
5
6
8
11
12
13
9
14
10
