CHIPEADORAS CON PTO 8
MONTAJE
2.8 CoNeXIÓN Del eJe De la pTo
2.7 FIJaCIÓN Del TUBo De DesCaRGa
(Modelo CHF9540H)
Fije el tubo de descarga a la brida de montaje con los
ocho pernos, arandelas y tuercas de 3/8 pulg. x 7/8 pulg.
(10 mm x 22 mm) provistos. pase los pernos por todos los
otros agujeros.

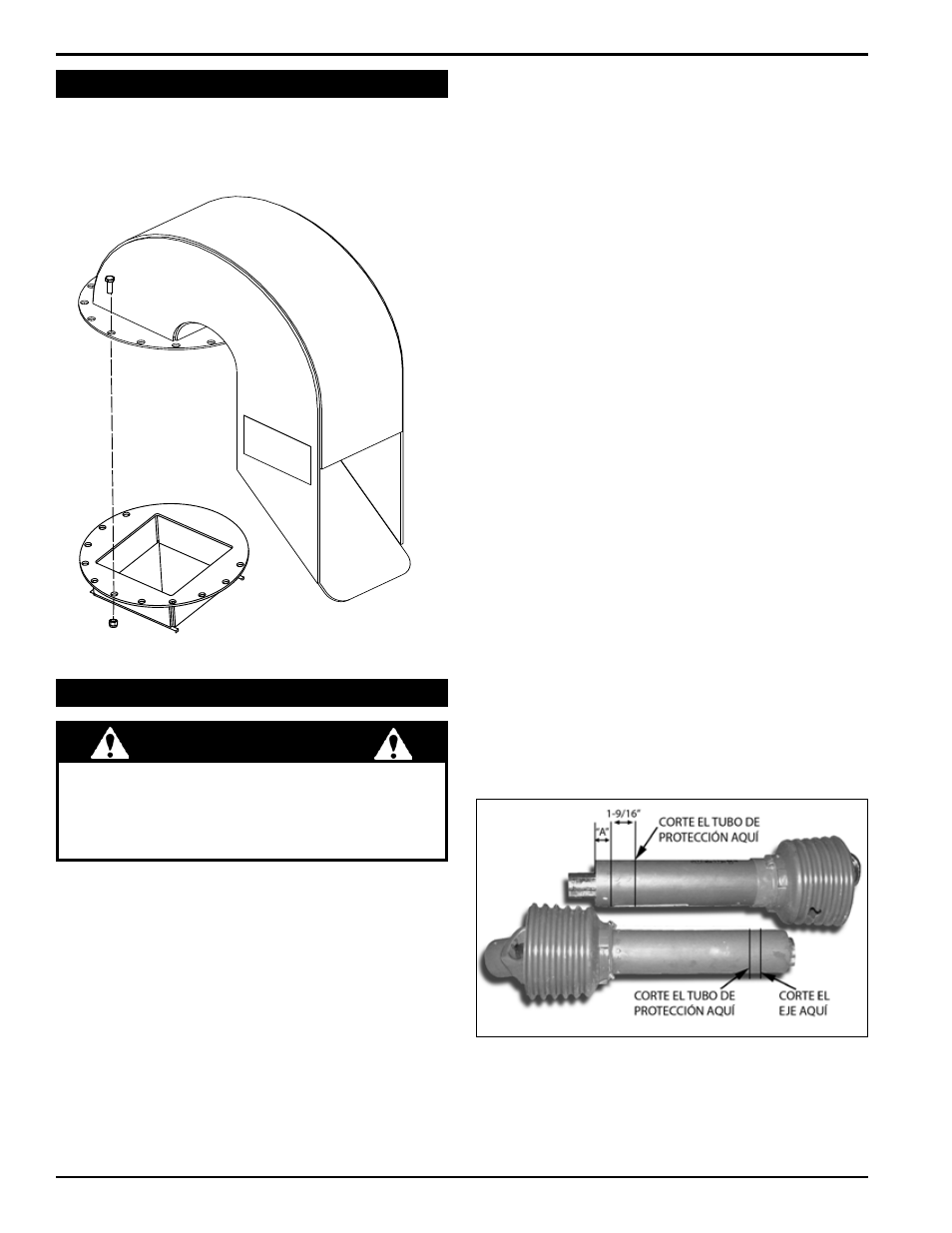

Figura 2.8 Fije el tubo de descarga.
2.8.1 CoNTRol De la loNGITUD De la
TRaNsMIsIÓN De la pTo
Fije la chipeadora al tractor con el enganche de tres 1.
puntos.
Debe asegurarse de que la transmisión de la PTO
2.
suministrada con la máquina tenga la longitud adecuada
para su tractor. Ajuste la chipeadora hacia arriba y abajo
y mida la distancia más corta y la más larga entre el eje
del rotor de la chipeadora y la pto del tractor.
La transmisión de la PTO tiene una extensión máxima
3.
de 24,49 pulg. (622 mm) con una superposición de
6,43 pulg. (163 mm). Si su distancia más larga es mayor
que 24,49 pulg. (622 mm) contacte a su concesionario
para obtener una transmisión de la PTO más larga.
La transmisión de la PTO tiene una compresión mínima 4.
de 18,1 pulg. (460 mm). Si su distancia más corta es
menor que ésta, córtela para ajustarla como se explica
en la sección 2.8.2.
2.8.2 aCoRTaMIeNTo De UNa TRaNsMIsIÓN
De la pTo
Separe la transmisión en dos piezas. Conecte un extremo 5.
a la pto del tractor y el otro extremo al eje del rotor
de la chipeadora. Alinee las dos mitades poniéndolas
paralelas.
mida la distancia desde el extremo de un tubo de
6.
transmisión hasta la parte inferior de la protección del
extremo de la otra mitad de la transmisión (dimensión A
en la Fig. 2.4) Mida y marque el tubo de la transmisión
1-9/16 pulg. (40 mm) hacia adentro con respecto de la
dimensión A.
Corte el tubo de protección en la posición marcada.
7.
Utilizando la sección cortada del tubo de protección como 8.
medida, coloque la sección cortada contra el extremo del
eje. Marque y corte el eje.
Con la sección cortada del tubo de protección como
9.
medida, marque y corte el tubo sobre la otra mitad de la
transmisión y luego el eje.
lime ambos extremos del eje y vuelva a deslizar las dos
10.
mitades en conjunto.
2.8.3 CoNeXIÓN De la TRaNsMIsIÓN De la
pTo
Después de haber confirmado que la transmisión es de la 11.
longitud correcta para su tractor, conecte la transmisión
al eje del rotor de la chipeadora utilizando la chaveta y
dos tornillos de fijación del kit del propietario.
conecte el extremo opuesto del eje de la pto al
12.
tractor.
IMpoRTaNTe
el tractor debe tener un árbol de pTo estándar de
540 RpM.
Si el tractor tiene una pto con embrague eléctrico,
consulte con su concesionario sobre los procedimientos
correctos de operación.
Figura 2.9
